Еще 80х годах использовались стандартные размеры типовых фигур ОСИ 17-326-81, стандарт был разработан в соответствии с ГОСТ 17522—72.

Стандарты предназначены для проектирования одежды массового производства из ткани, трикотажа, меха. Типовые фигуры женщин классифицируются по обхвату груди, ростам, полнотам и возрастным группам. Существуют 4 полнотные группы, эти группы подразделяются на подгруппы по обхвату груди. Возрастная категория так же делится на 3 группы: младшая 18—29лет, средняя 30—45лет, старшая свыше 45 лет. Типовую фигуру женщины определяют следующие размерные признаки: рост, обхват груди, обхват бедер. Таблицы типовых фигур активно используется для контроля над измеряемыми величинами, при большом отклонении от стандартов высока вероятность того что индивидуальные мерки сняты неправильно. Ориентироваться исключительно на стандарты при определении собственного размера не следует, ведь фигура у каждой женщины индивидуальна. Стандарты это специальные таблицы где приводятся значения параметров тела, выведенные на основе обмера большего количества человек. По горизонтальным меркам: по обхвату груди 3 определяется размер, по обхвату талии и обхвату бедер определяется полнота и по вертикальным меркам: длина талии спинки и полочки, высота фигуры определяется рост. Разность размерных признаков между смежными (интервал) используется при градации изделия по размерам, полнотам и ростам.

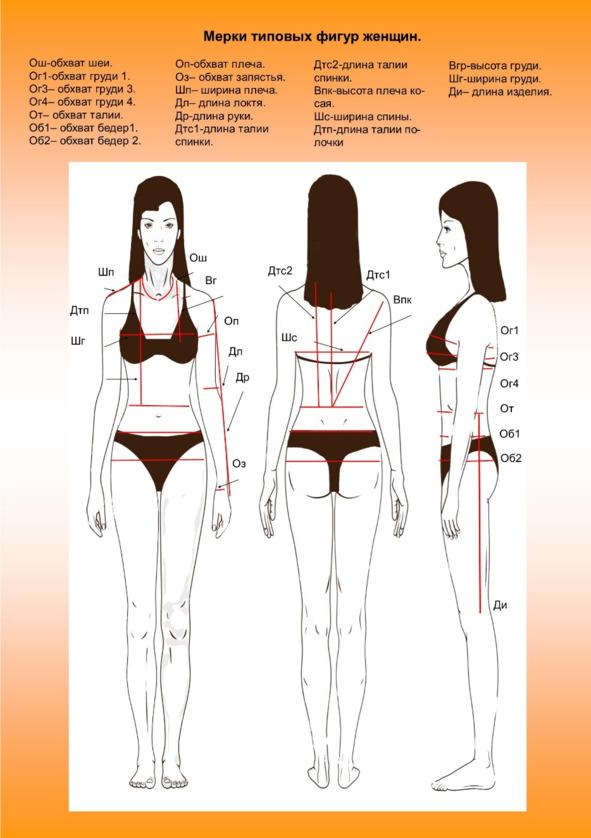

Типовые мерки

Ош — обхват шеи. Лента, плотно прилегающая к телу, сзади проходит несколько выше шейной точки. Сбоку и спереди лента должна проходить по основанию шеи, касаясь нижним краем ключичных точек и замыкаясь над яремной вырезкой грудной кости.

Ог1 — обхват груди 1. Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин, затем по подмышечным впадинам. Спереди лента должна проходить над основанием грудных желез и замыкаться на правой стороне груди.

Ог3 — обхват груди 3. Лента должна проходить горизонтально вокруг туловища через выступающие точки грудных желез и замыкаться на правой стороне груди.

Ог4 — обхват груди 4. Лента должна проходить горизонтально вокруг туловища непосредственно под основанием грудных желез и замыкаться на правой стороне груди.

От — обхват талии. Лента должна проходить горизонтально вокруг туловища на уровне линии талии.

Об1 — окружность бедер измеряется по бедрам. На расстоянии от талии Вб1 = 10—20 см. Ленту накладывают на ягодичные точки. Она должна проходить горизонтально вокруг туловища, спереди по гибкой пластине, приложенной вертикально к животу, и замыкаться на правой стороне туловища.

Об2 — окружность бедер измеряется по бедрам с учетом выпуклостей ягодиц. На расстоянии от талии Вб2 = 17—27 см. Ленту накладывают на ягодичные точки. Она должна проходить горизонтально вокруг туловища и замыкаться на правой стороне туловища. Об1›Об2, Об1‹Об2 зависит от фигуры.

Оп- обхват плеча. Измеряют перпендикулярно оси плеча. Верхний край ленты должен касаться заднего угла подмышечной впадины. Лента должна замыкаться на наружной поверхности руки.

Оз — обхват запястья. Измеряют перпендикулярно оси предплечья по лучезапястному суставу через головку локтевой кости. Лента должна замыкаться на наружной поверхности руки.

Др — длина руки. Измеряется от второй ранее найденной точки по середине плечевого сустава до кисти руки, опускаясь ниже на 2 см от выступающей косточки.

Дл — длина локтя. Измеряется от второй ранее найденной точки по середине плечевого сустава до локтя.

Шп — ширина плеча. Измеряют от точки основания шеи по середине плечевого ската до плечевой точки.

Дтс1 — длина спины до линии талии 1. Измеряют от линии талии до шейной точки вдоль позвоночника.

Дтс2 — длина спины до линии талии 2. Лента должна проходить сзади от линии талии до точки основания шеи параллельно позвоночнику.

Впк — высота плеча косая. Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником до плечевой точки.

Шс — ширина спины. Измеряют по лопаткам между задними углами подмышечных впадин. Лента должна лежать горизонтально.

Дтп — длина талии полочки. Измеряют от точки основания шеи, через выступающую точку грудной железы и далее параллельно средне — сагиттальной линии до линии талии.

Вгр — высота груди. Измеряют от первой точки у основания шеи до центра выпуклости груди.

Шгр — ширина груди. Измеряют над основанием грудных желез между вертикалями, проведенными вверх от передних углов подмышечных впадин.

Построение основы платья 40 размера, 146 рост, 1 полнота

Мерки:

Обхват шеи Ош=33 см

Обхват груди 1 Ог1=76,2 см

Обхват груди 3 Ог3=80 см

Обхват груди 4 Ог4=69,2 см

Обхват талии От=62,6 см

Обхват бедер 1 Об1=82,4 см

Высота бедер1 Вб1=10,5 см

Обхват бедер 2 Об2=84 см

Высота бедер2 Вб2=17,5 см

Обхват плеча Оп=24,7 см

Обхват запястья Оз=14,9 см

Длина спины до линии талии 1 Дтс1=36,7 см

Длина спины до линии талии 2 Дтс2=39,7 см

Высота плеча косая Впк=40,7 см

Ширина спины Шс=16,25 см

Длина талии полочки Дтп=38,7 см

Высота груди Вг=24,5 см

Ширина груди Шг=15,25 см

Длина руки Др=55,6 см

Длина локтя Дл=32,2 см

Ширина плеча Шп=12,2 см

Длина изделия от талии Ди=50 см

Дополнительные данные:

Раствор вытачки полочки Рвп=0,5—1см

Раствор вытачки спинки

Рвс=1,6—2 см сутулая фигура

Рвс=1,1—1,5 см нормальная фигура

Рвс=0—1 см перегибистая фигура

Ширина проймы Шпр=8 см

Прибавка Пр=4 см Ог1, Ог3, От,

Об1, Об2, Оп, Оз

Прибавка Прс=1см Шс, Прг=1 см Шг

Прибавка Прп=0 см Шпр

Прибавка Прш=0,5 см Ош

Построение:

1—2 Дтс1=36,7 см

2—3 Вб1=10,5 см

2—4 Вб2=17,5 см

2—5 Ди=50 см

1—6 (1—2) /2=18,35 см

6—7 Шс+П=16,25+1=17,25 см

7—8 Шпр+П=8+0=8 см

8—9 Шг+Рвп+П=15,25+0,5+1=16,75 см

Проверяем (17,5+8+16,5) *2=84

84- (Пр=4см) =80 Ог3

7—8 7—10=10—8

1—18 (Ош+П) /5= (33+0,5) /5=6,7 см

20—19 через т.18 Дтс2=39,7 см

19—21 Шп+Рвс=12,2+1,5=13,7 см

2—21 Впк=40,7 см

6—22 (6—7) /3=17,25/3=5,75 см

19—23 (19—21) /3=13,7/3=4,56 см

23—24 (23—22) /3=20,7/3=6,9 см

23—25 Рвс=1,5 см

1—26 (1—2) /3=36,7/3=12,23 см

2—27 Нормальная фигура 1 см

Перегибистая фигура 2 см

Сутулая фигура 1,5 см

11—29 Дтп=38,7 см

29—30 29—30=1—18 6,7 см

29—31 29—31=1—18 6,7 см

8—32=32—9 через т.32 провести линию

30—33 Вгр=24,5 см

33—34 (30—33) /3=24,5/3=8,16 см

34—35 Рвп=0,5—1 см

33—36=33—30 через т.35

Через т.35 и т.34 провести линию, измерить

ширину спины, ширину проймы и полочки без

вытачки (Огр3+П) /2≥ (Огр1+П) /2

8—37 R (21—7) -1,5 нормальная фигура

R (21—7) -2 перегибистая фигура

R (21—7) -1 сутулая фигура

36—37 Шп=12,2 см

Если есть рукав т.7, т.8, т.10 опускаем вниз

2—3 см =т.7*, т.8*, т.10*.

38—39=32—33

6—38=9—32 провести линию через т.38

27—11 измерить на чертеже =41 см

Вытачки на линии талии

(От+П) /2= (62,6+4) /2=33,3 см

(41—33,3) /6=7,7/6=1,28 см

Из т.40, т.15, т.41 отложить1,28 см влево

и вправо.

Обхват бедер шире чем обхват груди,

необходимо по линии бедер добавить ширину.

42—13 измерить на чертеже =41 см

(Об2+П) /2= (84+4) /2=44 см

(44—41) /2=3/2=1,5 см

Из т.28 отложить 1,5 см влево и вправо

Построение рукава:

1—2 Оп+П=24,7+4=28,7 см

1—3 R= (21—10*) -1=23—1=22 см

по спинке длина проймы

2—3 R= (37—10*) -1=21,5—1=20,5 см

по полочке длина проймы 1—3> 2—3

Высота оката 15,5 см

Из т.3 вниз прямую

1—6=6—4 из т.6 вверх прямую

4—5=5—2 из т.5 вверх прямую

(7—3) /3

(3—8) /3

(7—6) /3

(1—6) /3

(8—5) /2

(5—2) /2

3—9 Дл=32,2 см

3—10 Др=55,6 см

Из т.1 и т.2 вниз прямые =т.11 и т.12

11—12 Оп+П=24,7+4=28,7 см

13—14 Оз+П=14,9+4=18,9 см

11—13=14—12 ((1—2) — (13—14)) /2=

(28,7—18,9) /2=4,9 см

Построение основы платья 40 размер, 152 рост, 1 полнота

Мерки:

Обхват шеи Ош=33,2 см

Обхват груди 1 Ог1=76,6 см

Обхват груди 3 Ог3=80 см

Обхват груди 4 Ог4=69,6 см

Обхват талии От=63,8 см

Обхват бедер 1 Об1=83 см

Высота бедер1 Вб1=10,6 см

Обхват бедер 2 Об2=84,6 см

Высота бедер2 Вб2=17,67 см

Обхват плеча Оп=24,5 см

Обхват запястья Оз=15,1 см

Длина спины до линии талии 1 Дтс1=37,8 см

Длина спины до линии талии 2 Дтс2=40,8 см

Высота плеча косая Впк=41,8 см

Ширина спины Шс=16,25 см

Длина талии полочки Дтп=39,8 см

Высота груди Вг=24,7 см

Ширина груди Шг=15,25 см

Длина руки Др=57,5 см

Длина локтя Дл=33,4 см

Ширина плеча Шп=12,4 см

Длина изделия от талии Ди=50 см

Дополнительные данные:

Раствор вытачки полочки Рвп=0,5—1 см

Раствор вытачки спинки

Рвс=1,6—2 см сутулая фигура

Рвс=1,1—1,5 см нормальная фигура

Рвс=0—1 см перегибистая фигура

Ширина проймы Шпр=8 см

Прибавка Пр=4 см Ог1, Ог3, От,

Об1, Об2, Оп, Оз

Прибавка Прс=1 см Шс, Прг=1 см Шг

Прибавка Прп=0 см Шпр

Прибавка Прш=0,5 см Ош

Построение:

1—2 Дтс1=37,8 см

2—3 Вб1=10,6 см

2—4 Вб2=17,67 см

2—5 Ди=50 см

1—6 (1—2) /2=18,9 см

6—7 Шс+П=16,25+1=17,25 см

7—8 Шпр+П=8+0=8 см

8—9 Шг+Рвп+П=15,25+0,5+1=16,75 см

Проверяем (17,5+8+16,5) *2=84

84- (Пр=4 см) =80 Ог3

7—8 7—10=10—8

1—18 (Ош+П) /5= (33,2+0,5) /5=6,74 см

20—19 через т.18 Дтс2=40,8 см

19—21 Шп+Рвс=12,4+1,5=13,9 см

2—21 Впк=41,8 см

6—22 (6—7) /3=17,3/3=5,75 см

19—23 (19—21) /3=13,9/3=4,6 см

23—24 (23—22) /3=21,3/3=7,1 см

23—25 Рвс=1,5 см

1—26 (1—2) /3=37,8/3=12,6 см

2—27 Нормальная фигура 1 см

Перегибистая фигура 2 см

Сутулая фигура 1,5 см

11—29 Дтп=39,8 см

29—30 29—30=1—18 6,74 см

29—31 29—31=1—18 6,74 см

8—32=32—9 через т.32 провести линию

30—33 Вгр=24,7 см

33—34 (30—33) /3=24,7/3=8,23 см

34—35 Рвп=0,5—1 см

33—36=33—30 через т.35

Через т.35 и т.34 провести линию, измерить

ширину спины, ширину проймы и полочки без

вытачки (Огр3+П) /2≥ (Огр1+П) /2

8—37 R (21—7) -1,5 нормальная фигура

R (21—7) -2 перегибистая фигура

R (21—7) -1 сутулая фигура

36—37 Шп=12,4 см

Если есть рукав т.7, т.8, т.10 опускаем вниз

2—3 см =т.7*, т.8*, т.10*.

38—39=32—33

6—38=9—32 провести линию через т.38

27—11 измерить на чертеже =41 см

Вытачки на линии талии

(От+П) /2= (63,8+4) /2=33,9 см

(41—33,9) /6=7,1/6=1,18 см

Из т.40, т.15, т.41 отложить 1,1см влево

и вправо.

Обхват бедер шире чем обхват груди,

необходимо по линии бедер добавить ширину.

42—13 измерить на чертеже =41 см

(Об2+П) /2= (84,6+4) /2=44,3 см

(44,3—41) /2=3,3/2=1,65 см

Из т.28 отложить 1,65 см влево и вправо

Построение рукава:

1—2 Оп+П=24,5+4=28,5 см

1—3 R= (21—10*) -1=23,5—1=22,5 см

по спинке длина проймы

2—3 R= (37—10*) -1=22—1=21 см

по полочке длина проймы 1—3> 2—3

Высота оката 16 см

Из т.3 вниз прямую

1—6=6—4 из т.6 вверх прямую

4—5=5—2 из т.5 вверх прямую

(7—3) /3

(3—8) /3

(7—6) /3

(1—6) /3

(8—5) /2

(5—2) /2

3—9 Дл=33,4 см

3—10 Др=57,5 см

Из т.1 и т.2 вниз прямые =т.11 и т.12

11—12 Оп+П=24,5+4=28,5 см

13—14 Оз+П=15,1+4=19,1 см

11—13=14—12 ((1—2) — (13—14)) /2=

(28,5—19,1) /2=4,7 см

Построение основы платья 40 размер, 158 рост, 1 полнота

Мерки:

Обхват шеи Ош=33,4 см

Обхват груди 1 Ог1=77 см

Обхват груди 3 Ог3=80 см

Обхват груди 4 Ог4=70 см

Обхват талии От=65 см

Обхват бедер 1 Об1=83,6 см

Высота бедер1 Вб1=10,7 см

Обхват бедер 2 Об2=85,2 см
