Забавный нейропакет Sharky

Демонстратор перцептронов

Общее описание

Sharky Neural Network — это компьютерная программа фирмы SharkTime Software (http://www.sharktime.com) для игровой демонстрации возможностей нейросетевого классификатора [1—3]. Программа freeware, работает под ОС Windows 2000, Windows XP, и др. Адрес для загрузки:

http://www.sharktime.com/us_SharkyNeuralNetworkDownload.html

Использование игрового нейропакета Sharky для исследования эффективности перцептрона при решении задач узнавания.

Программа реализует нейронную сеть типа многослойного перцептрона, предназначенную для классификации 2D-точек в два различных класса, жёлтый и синий. Каждое множество 2D-точек представляет собой геометрическую фигуру (форму) — круг, квадрат, бриллиант, волну, луну или другую фигуру.

Программа при классификации не определяет форму. Она просто делит все точки на две группы: синие и жёлтые. Геометрическая форма распознаваемых фигур при этом проявляется при визуализации результата классификации:

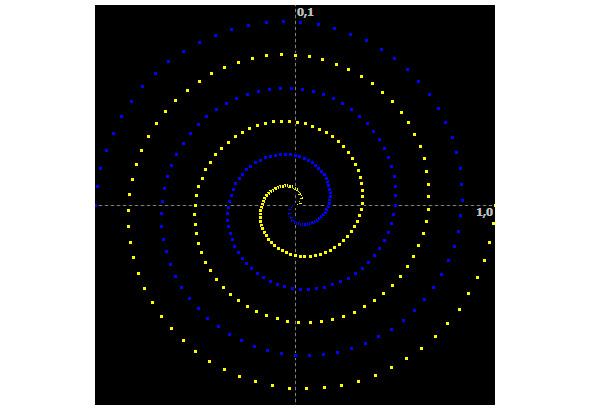

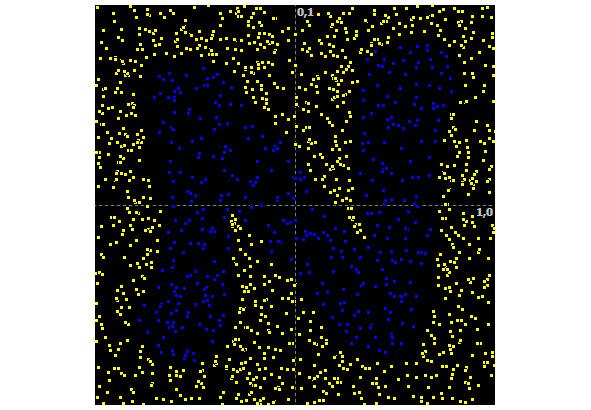

Форма распознаваемой фигуры видна в правой половине основного окна пакета:

Исходные данные можно загрузить только в виде заказанного образа из нескольких имеющихся заготовок (xor, circle, square, diamond, ring, moon, wave, и др.). На сайте подготовлены для загрузки дополнительные файлы «AI. points», «cn. points», «N. points», «Two_Spirals_Cartesian. points» и «Two_Spirals_Radial. points»:

Программа позволяет вносить изменения в исходные данные: добавлять, удалять, загружать или сохранять точки. Комбинация клавиш Ctrl + Left Click позволяет работать в режиме spray.

При активизации программы на экране появляется основное окно, которое содержит 5 пунктов меню, содержащихся в первой строке основного экрана:

Network — нейросеть, Shape — тип (форма) исходных данных,

Points — работа с исходными точечными множествами,

View — способ демонстрации данных на экране,

Help — помощь.

С нейросетью можно производить следующие действия:

«Запуск»,

«Остановка» (Stop),

«Обновление сети» (Reset Network),

«Обучение» (Learn),

«Выход из программы» (Exit).

Команды для Запуска и Остановки вынесены на вторую строку экрана (Learn и Stop), причём, кнопка запуска содержит название операции, которая будет выполняться (в данном примере (см. рисунок основного окна пакета) выполняться будет обучение (Learn)) — какая именно операция будет выполняться, выбирается в пункте меню Network.

Структура нейросети задаётся в виде количества слоёв перцептрона и количества нейронов в каждом слое (входной и выходной слои всегда содержат по 2 нейрона).

В программе используется структура нейросети 2:…:2. Первая цифра 2 означает «два входа», так как каждая 2D-точка имеет две координаты — х и у.

Символ 2 в конце означает «2 выхода», так как эта сеть классифицирует на 2 различных класса (жёлтый, синий).

Для задания типа сети нужную структуру (Network Structure) предлагается найти и отметить в таблице (4 строка экрана).

Тип сети выбирается из следующего списка:

где 2:2 означает двуслойный перцептрон с 2 нейронами во входном слое и 2 — в выходном.

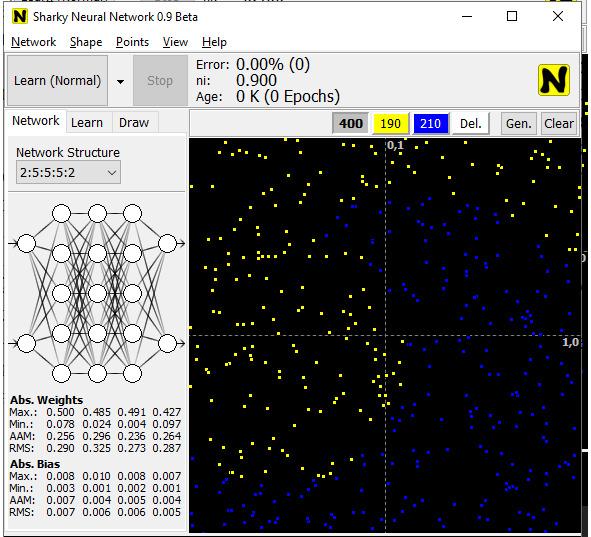

2:9:2 означает трёхслойный перцептрон с 9 нейронами в промежуточном слое; а 2:5:5:5:2 означает пятислойный перцептрон с 5 нейронами в каждом из 3 промежуточных слоёв.

Каждый нейрон имеет смещение (bias) и использует двуполярный сигмоид в качестве функции активации (f (x) =2/ (1+e-βx) -1).

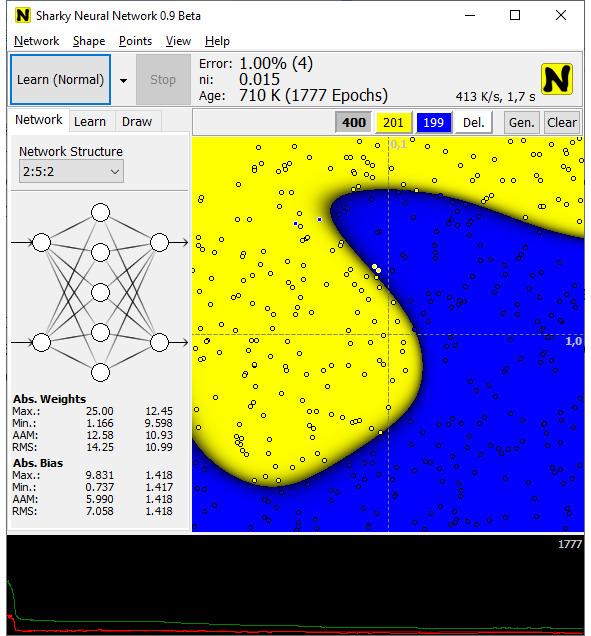

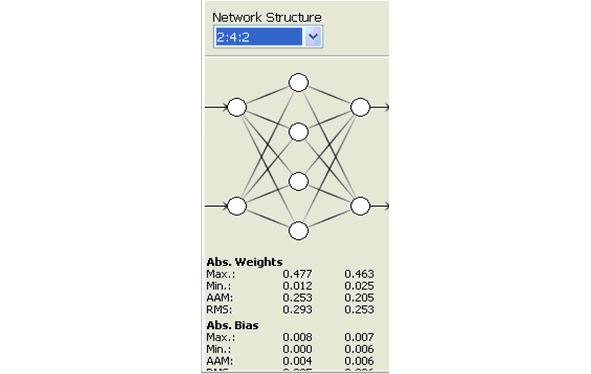

Выбранная архитектура сети наглядно отображается схемой в левой части основного экрана программы:

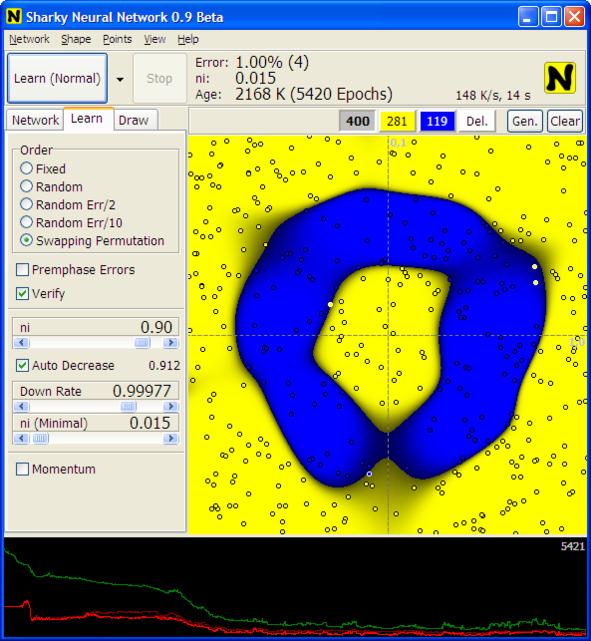

Режим обучения настраивается при нажатии кнопки Learn в 3 строке экрана.

Для обучения существенными являются такие параметры, как

— порядок предъявления образцов (Order),

— фиксация ошибок (Premphase Error вкл/выкл),

— проверка (Verify),

— числовые значения ni (min и max),

— и другие параметры: auto decrease (фиксированное значение 0,912), down rate, momentum.

Кроме того, устанавливаются такие параметры, как режим обучения (Hard, Normal или Soft) и количество эпох (от 1 до 10000).

Результат представляется в виде рисунка 2D Graph (пункт меню View), на котором могут быть отображены:

— оси координат (Coordinate Axis),

— только множества точек (Points),

— точки и ответ нейросети (Points and Network Answer).

Для облегчения восприятия различные виды информации окрашиваются в разные цвета.

Предусмотрена регулировка частоты смены информации на экране.

Возможности нейропакета

С помощью нейропакета Sharky можно решать следующие задачи:

— Изменяя структуру нейросети

— количество слоёв и количество нейронов в каждом слое,

— количество эпох,

— параметры обучения (критерии окончания),

— способы вывода информации на экран

и корректируя предложенные графические образы, можно увидеть, как влияют различные параметры на распознавание исследуемой совокупности точек.

— В результате анализа различных структур нейросетей можно определить, какая структура больше подходит для узнавания.

— Подбирая нейросети можно выбрать самую простую подходящую для решения этой задачи структуру, или наименее сложную нейросеть; или самую быструю нейросеть (дающую удовлетворительный результат при меньшем количестве эпох). Такая работа позволяет контрастировать нейросети.

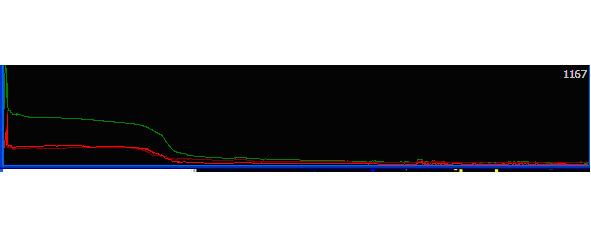

— По графикам в нижней части основного экрана можно увидеть момент переобучения сети (нарушения в монотонном снижении ошибки) и

скорректировать необходимое количество эпох; (после появления признаков переобучения надо по графику определить, в какой эпохе оно появилось, после чего надо вернуться назад, уменьшить количество эпох чтобы остановить обучение до возникновения переобучения, и заново провести обучение). Полученную нейросеть надо сохранить как оптимально обученную и готовую к промышленному использованию.

Подготовка исходных данных

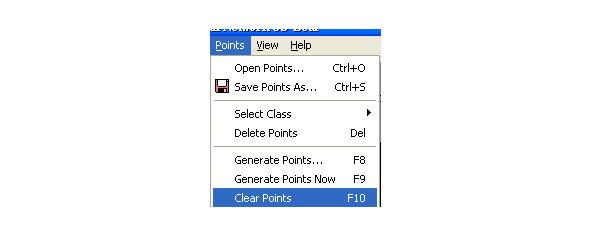

Для подготовки данных в Points выбирается пункт Clear Points.

Окно в правой половине экрана очищается. В Points выбираем Generate Points.

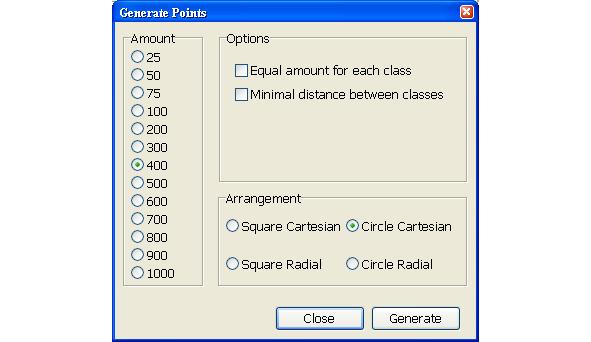

Появляется экран для настройки данных:

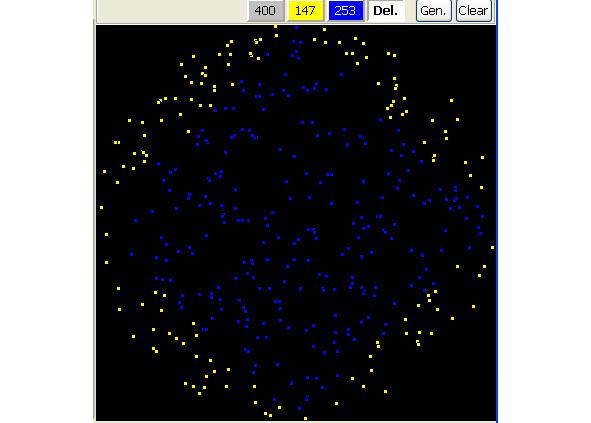

И после настройки нажимая Generate, генерируем новую группу точек:

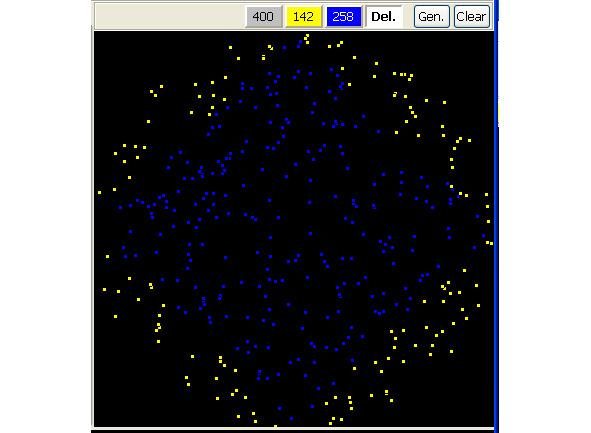

При новом нажатии Generate структура данных изменяется:

Если изменить настройку на Square Radial, или изменить на Square Cartesian, добавить условие Minimal distance between classes, или Minimal distance inside classes можно получить что-нибудь вроде разреженной конструкции данных:

Исследование эффективности перцептрона

Рассмотрим задачу: Какая нейросеть в Sharky лучше для узнавания цвета точки

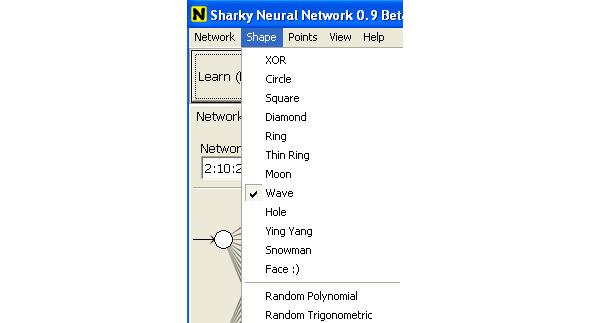

— Выберите какую-нибудь фигуру из следующего набора:

например, выберите набор Wave. После загрузки в нейросетевой пакет выбранного файла Wave, проведите обучение нейросети. Результат обучения выведен в трёх верхних строках экрана и в цветном графике:

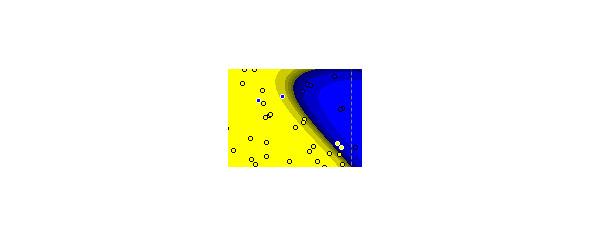

На экране синие и жёлтые точки разделены. Но среди жёлтых точек видно несколько синих, и несколько жёлтых — в cиней области экрана. Это ошибки распознавания (4 точки, т.е.1% всех точек):

— Определите, какие из доступных нейросетей лучше для узнавания отобранных вами точек (выберите одну из доступных нейросетей, обучите её; сохраните характеристики нейросети и параметры, характеризующие её обучение; проверьте, какую ошибку нейросеть создаёт, и за какое количество эпох. Сделайте то же самое для другой и для ещё одной доступной нейросети).

Измените конструкцию нейросети и условия обучения, оставив без изменения исследуемый набор данных.

Изменяя структуру нейросети (количество слоёв и количество нейронов в каждом слое), количество эпох, параметры обучения (критерии окончания), способы вывода информации на экран и корректируя предложенные графические образы, можно увидеть, как влияют различные параметры на распознавание исследуемой совокупности точек.

Повторите решение изменяя условия, несколько раз. Оформите отчёт с обоснованием полученных результатов.

Какая из доступных нейросетей при удовлетворительных результатах имеет меньшие размеры (меньше слоёв; меньше нейронов в слое; требует меньшее количество эпох для обучения; требует меньших затрат времени на решение).

Дополнительно: подготовьтесь к объяснению при ответе на следующие вопросы:

1 Составьте краткое руководство пользователя — как заставить перцептрон научиться разделять рисунки.

2. Какие типы рисунков может обрабатывать программа?

3. Как увидеть, какие рисунки образуются точками данного файла.

4. Каким образом вытащить из программы применяемые в них наборы точек и представить их в виде файлов.

Контрастирование нейросети

После того, как сеть создана, обучена и проверена, проводится контрастирование или скелетонизация нейронной сети. При этом за счёт контрастирования решаются без потери качества следующие задачи:

— Упрощение архитектуры нейронной сети.

— Сведение параметров нейронной сети к небольшому набору выделенных значений.

— Снижение требований к точности входных сигналов.

Подробнее о контрастировании см. [4].

Задание:

— Решите заданную вам задачу. Зафиксируйте в отчёте все параметры, полученные при успешном решении задачи. Не забудьте графики, характеризующие обучение.

— Изменяя параметры нейросети, алгоритм и условия обучения, определите наименьшее количество слоёв и нейронов в них, при которых указанная задача всё ещё решается при допустимой величине ошибки нейросети. Приведите характеристики, полученные в каждом опыте

— Определите оптимальное значение эпох для обучения каждого рассмотренного типа сети.

— Опишите в отчёте, как влияет на эффективность обучения структура сети, режим и другие регулируемые параметры.

О загрузке Sharky-файла в Матлаб и другие нейропакеты

Файлы, приведенные на сайте могут быть использованы для сравнения исследуемых нейросетей в разных нейропакетах. Для загрузки файла, полученного из Shape в Матлаб сначала в меню Shape выделяем необходимый набор, например, Diamond.

Затем в меню Points выбирается Save Points as…

Устанавливаются параметры для сохранения файла:

После сохранения получаем:

Этот файл содержит:

— ; Sharky Neural Network 0.9 Beta

— ; Training data

— ; Inputs: 2

— ; Outputs: 1/2

— ; Points: 400

— ; More on: http://www.sharktime.com/

— -0.875500 -0.781250 1

— 0.305250 0.014750 2

— 0.460750 -0.781500 1

— -0.640500 0.855000 1

— -0.026000 0.723750 2

— -0.562250 0.340000 2

— 0.501250 -0.978000 1

— 0.018000 0.535250 2

— -0.765000 -0.085750 2

— 0.767250 0.612250 1

— -0.280250 -0.946500 1

Примечание: фактически при такой структуре файла данных должно использоваться не 2 выходных нейрона, а один.

Необходимо открыть файл и загрузить его в переменную «а» в рабочем документе Матлаб.

Для этого нужно, чтобы кодировка файла соответствовала требованиям Матлаб :

() и чтобы файл содержал только однородную информацию, без верхних 6 строк.

Для определения фактической кодировки загрузим файл в блокнот:

В нижней строке читаем текущую кодировку файла:

Win 1200 (UTF-16LE).

В меню «Кодировка» выбираем

«Сохранить в Windows — 1251».

В блокноте убираем из файла лишние строки.

После этого в Матлаб набираем:

— >> open (’d:\1\diamond. points’) % для открытия файла

— >> load (’d:\1\diamond. points’) % для загрузки файла в рабочую область Матлаб

— >>

И получаем результат:

— Если при загрузке содержимое файла присвоить переменной «а», то получим:

— >> open (’d:\1\diamant-1.txt’)

— >> a=load (’d:\1\diamant-1.txt’)

— a =

— -0.2758 -0.7855 1.0000

— -0.0343 -0.7943 2.0000

— 0.2610 -0.5185 2.0000

— 0.1630 -0.7815 2.0000

— -0.9547 0.9250 1.0000

— 0.5837 -0.6590 1.0000

— -0.2580 0.7823 1.0000

— -0.5062 0.7907 1.0000

— -0.6212 0.3967 1.0000

— 0.1328 -0.1213 2.0000

— -0.4108 -0.1948 2.0000

— -0.4725 -0.5430 1.0000

— 0.7087 0.5933 1.0000

— 0.6445 -0.9520 1.0000

— -0.6820 -0.0135 2.0000

— 0.7215 -0.1103 2.0000

— …

только файл может оказаться очень длинным, не обязательно его показывать на экране.

Список литературы

1— http://www.sharktime.com

2 — http://www.sharktime.com/us_SharkyNeuralNetworkDownload.html

3 — Кириченко А. А. «Использование программы Sharky Neural Network в качестве основы лабораторного изучения многослойности перцептрона», в сб. Материалы Х международной научно-практической конференции «Инновации на основе информационных и коммуникационных технологий», Россия, г. Сочи. 2013.

4 — Миркес Е. М. «Нейроинформатика». pdf
