Владимир Петров

Стандарты изобретательства

Учебник. ТРИЗ

Шрифты предоставлены компанией «ПараТайп»

Это книга представляет собой впервые созданный учебник по стандартам на решение изобретательских задач, разработанных Г. С. Альтшуллером. Книга предназначена для отработки навыков в использовании системы стандартов.

В книге приводится около 250 примеров и более 60 задач (из них 102 примера и 42 задачи для самостоятельного разбора), более 100 иллюстраций, более 100 физических эффектов.

Книга рассчитана на широкий круг читателей и будет особенно полезна тем, кто хочет быстро получать новые идеи.

12+

Стандарты изобретательства
Посвящение
Благодарности
Введение
1. 1. Вступление
2. 2. Описание данного учебника
Глава 1. Краткие сведения о законах развития систем и вепольном анализе
1. 1.1. Представления о законах развития систем
2. 1.2. Представления о вепольном анализе
Глава 2. Обзор стандартов
Глава 3. Класс 1. Построение и разрушение вепольных систем
1. 3.1. Подкласс 1.1. Синтез веполей
2. 3.2. Подкласс 1.2. Разрушение веполей
Глава 4. Класс 2. Развитие вепольных систем
1. 4.1. Подкласс 2.1. Переход к сложным веполям
2. 4.2. Подкласс 2.2. Форсирование веполей
3. 4.3. Подкласс 2.3. Форсирование согласованием ритмики
4. 4.4. Подкласс 2.4. Феполи (комплексно-форсированные веполи)
Глава 5. Класс 3. Переход к надсистеме и на микроуровень
1. 5.1. Подкласс 3.1. Переход к бисистемам и полисистемам
2. 5.2. Подкласс 3.2. Переход на микроуровень
Глава 6. Класс 4. Стандарты на обнаружение и изменение систем
1. 6.1. Подкласс 4.1. Обходные пути
2. 6.2. Подкласс 4.2. Синтез измерительных систем
3. 6.3. Подкласс 4.3. Форсирование измерительных веполей
4. 6.4. Подкласс 4.4. Переход к фепольным системам
5. 6.5. Подкласс 4.5. Направления развития измерительных систем
Глава 7. Класс 5. Стандарты на применение стандартов
1. 7.1. Подкласс 5.1. Введение веществ
2. 7.2. Подкласс 5.2. Введение полей
3. 7.3. Подкласс 5.3. Фазовые переходы
4. 7.4. Подкласс 5.4. Особенности применения физэффектов
5. 7.5. Подкласс 5.5. Экспериментальные стандарты
Глава 8. Алгоритм применения стандартов
Глава 9. Самостоятельная работа
1. 9.1. Вопросы для самопроверки
2. 9.2. Темы докладов и рефератов
3. 9.3. Выполните задания
Заключение
1. 1. Рекомендации по использованию описанных инструментов ТРИЗ
2. 2. Рекомендации по совершенствованию изложенных знаний и отработка навыков
Приложения
1. Приложение 1. Разбор задач
2. 1. Определите номер стандарта
3. 2. Решение задач
Приложение 2. Таблица применения 76 стандартов на решение изобретательских задач
1. КЛАСС 1. ПОСТРОЕНИЕ И РАЗРУШЕНИЕ ВЕПОЛЬНЫХ СИСТЕМ
2. КЛАСС 2. РАЗВИТИЕ ВЕПОЛЬНЫХ СИСТЕМ
3. КЛАСС 3. ПЕРЕХОД К НАДСИСТЕМЕ И НА МИКРОУРОВЕНЬ
4. КЛАСС 4. СТАНДАРТЫ НА ОБНАРУЖЕНИЕ И ИЗМЕРЕНИЕ СИСТЕМ
5. КЛАСС 5. СТАНДАРТЫ НА ПРИМЕНЕНИЕ СТАНДАРТОВ

Это книга представляет собой впервые созданный учебник по стандартам на решение изобретательских задач, разработанных Г. С. Альтшуллером. Книга предназначена для отработки навыков в использовании системы стандартов.

В книге приводится около 250 примеров и более 60 задач (из них 102 примера и 42 задачи для самостоятельного разбора), более 100 иллюстраций, более 100 физических эффектов.

Книга рассчитана на широкий круг читателей и будет особенно полезна тем, кто хочет быстро получать новые идеи.

Посвящение

Работа посвящается светлой памяти

учителя, коллеги и друга Генриха Альтшуллера

Владимир Петров

vladpetr@013net.net

Благодарности

Я премного благодарен Генриху Альтшуллеру, автору теории решения изобретательских задач — ТРИЗ, моему учителю, коллеге и другу, за то, что он создал эту увлекательную теорию. Признателен ему за незабываемое время, проведенное вместе с ним, и за то, что он изменил мою жизнь, сделал ее разнообразнее и интереснее. Некоторые из материалов этой книги обсуждались с Генрихом Альтшуллером.

Благодарен коллегам за присланные примеры: Олегу Абрамову, Владимиру Афоньшину, Дмитрию Бахтурину, Борису Голдовскому, Вячеславу Ефремову, Игорю Кайкову, Вадиму Канеру, Сергею Логвинову, Игорю Мисюченко, Михаилу Рубину, Сергею Сысоеву, Науму Фейгельсону (Россия), Елене Грединаровой (Украина), Светлане Вишнепольской, Семену Литвину, Леву Певзнеру, Владимиру Просяннику, (США), Павлу Ливотову (Германия), Ефиму Копыту (Израиль).

Хочу выразить глубокую благодарность за ценные замечания и предложения при работе над этой книгой моему коллеге и другу Б. Голдовскому.

Введение

…стандарты — это правила синтеза и преобразования технических систем, непосредственно вытекающие из законов развития этих систем.

Генрих Альтшуллер[1]

1. Вступление

Перед вами, дорогой читатель, учебник «Стандарты изобретательства».

Данный учебник ставит задачу изложить систему стандартов на решение изобретательских задач, разработанную Г. С. Альтшуллером. Классификация стандартов основана на вепольном анализе и законах развития систем. В связи с этим предварительно рекомендуем вам ознакомиться с этими материалами в учебниках[2].

Краткий обзор вепольного анализа и законов развития систем приведен в главе 1.

Большое количество материала для самостоятельой работы позволит вам отработать навыки в использовании стандаров на решение изобретательских задач.

2. Описание данного учебника

Данный учебник содержит введение, 9 глав, заключение и приложения.

Введение описывает предназначение и структуру книги, а также рекомендации по эффективному ее использованию.

Глава 1 посвящена краткому обзору вепольного анализа и законов развития систем.

Глава 2 описывает систему 76 стандартов.

Главы 3—7 представляют систему стандартов на решение изобретательских задач.

Глава 8 описывает алгоритм применения стандартов.

Глава 9 — это самостоятельная работа, содержащая вопросы для самопроверки, темы для докладов и рефератов и выполнения заданий. Задания включают разбор примеров с указанием номера стандарта и задачи для самостоятельного решения по стандартам.

В заключении приведены рекомендации по отработке навыков изобретательского мышления.

В приложениях представлен разбор задач и таблицы применения стандартов.

Учебник написан в той последовательности, в которой рекомендуется осваивать его.

Теоретическая часть иллюстрируется большим количеством примеров, задач и графического материала (более 200 примеров и задач и около 150 иллюстраций).

Книга предназначена для широкой публики. Она также может быть полезна студентам, аспирантам, преподавателям университетов, инженерам, изобретателям, ученым и людям, решающим творческие задачи.

Желаю успехов, ДОРОГОЙ ЧИТАТЕЛЬ!

[2] Петров В. М. Теория решения изобретательских задач — ТРИЗ: учебник по дисциплине «Алгоритмы решения нестандартных задач». М: Солон-Пресс, 2017. — 500 с.: ил. ISBN: 978-5-91359-207-
Петров Владимир. Основы ТРИЗ: Теория решения изобретательских задач/ Владимир Петров. [б. м.]: Издательские решения, 2018. — 720 с. — ISBN 978-5-4493-3726-9 (имеется электронный и бумажный варианты учебника).

Петров В. М. ТРИЗ. Теория решения изобретательских задач. Уровень 1. М: Солон-Пресс, 2017. — 252 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-239-

Петров В. М. ТРИЗ. Теория решения изобретательских задач. Уровень 3. М: Солон-Пресс, 2018. — 220 с.: ил. (ТРИЗ от А до Я). ISBN 978-5-91359-268-2

Петров Владимир. Законы развития систем: ТРИЗ / Владимир Петров. [б. м.]: Издательские решения, 2018. — 894 с. — ISBN 978-5-4490-9985-3 (электронный вариант)

[1] Альтшуллер Г. С. Стандарты на решение изобретательских задач (76 стандартов) URL: http://www.altshuller.ru/triz/standards.asp#221.

Генрих Альтшуллер[1]

Глава 1. Краткие сведения о законах развития систем и вепольном анализе

1.1. Представления о законах развития систем

При создании системы стандартов на решение изобретательских задач Г. С. Альтшуллер использовал только некоторые законы из группы эволюции систем. Детально законы развития систем изложены в монографии[1].

Мы кратко опишем только те законы и закономерности, которые использовались при разработке системы законов.

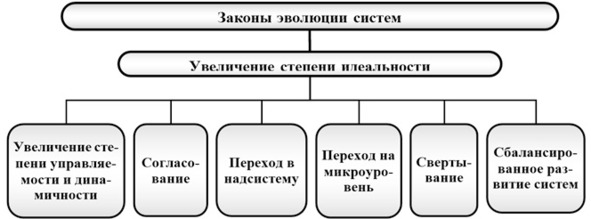

Основные из законов эволюции систем следующие (рис. 1.1):

— закон увеличения степени идеальности;

— закон увеличения степени управляемости и динамичности;

— закон перехода в надсистему;

— закон перехода на микроуровень;

— закон свертывания;

— закон согласования;

— закон сбалансированного развития систем.

Рис. 1.1. Структура законов эволюции систем

Из указанных законов для создания стандартов Г. С. Альтшуллер использовал только законы увеличения степени управляемости и динамичности, перехода в надсистему и на микроуровень, да и то не в полном объеме.

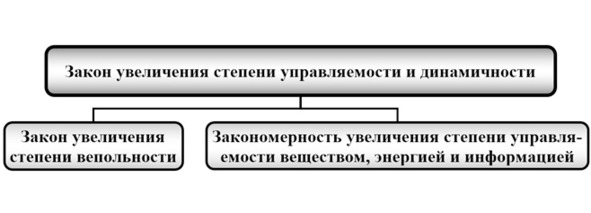

Закон увеличения степени управляемости и динамичности имеет подзакон — закон изменения степени вепольности и закономерность изменения управляемости веществом, энергией и информацией (рис. 1.2).

Рис. 1.2. Структура закона увеличения степени управляемости и динамичности

Закон увеличения степени вепольности будет изложен в п. 1.2.

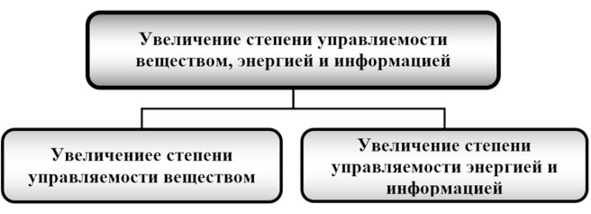

Закономерность изменения управляемости веществом, энергией и информацией подразделяется на закономерности (рис. 1.3):

— Изменения управляемости веществом;

— Изменения управляемости энергией и информацией.

Рис. 1.3. Закономерность увеличения степени управляемости и динамичности

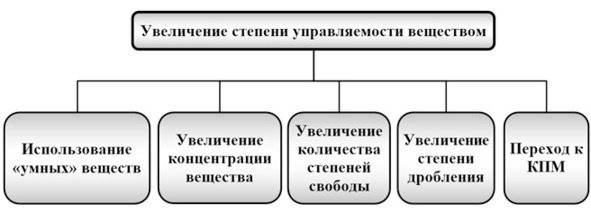

В свою очередь, закономерность увеличения степени управляемости веществом осуществляется (рис. 1.4):

— использованием «умных» веществ;

— увеличением концентрации вещества;

— увеличением количества степеней свободы;

— увеличением степени дробления;

— переходом к капиллярно-пористым материалам (КПМ).

Рис. 1.4. Закономерность увеличения степени управляемости веществом

Из этих закономерностей Альтшуллером были использованы увеличение степени дробления и переход к КПМ. В упрощенном виде опишем их ниже.

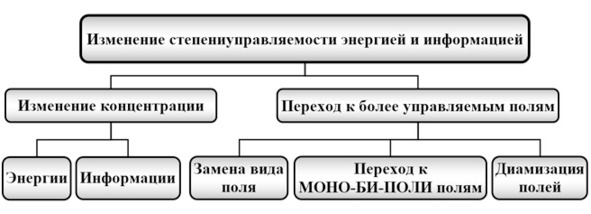

Увеличение степени управляемости энергией и информацией осуществляется (рис. 1.5):

— изменением концентрации энергии и информации;

— переходом к более управляемым полям.

Переходу к более управляемым полям выполняется:

— Заменой виде поля;

— Переходом МОНО-БИ-ПОЛИ полям;

— Динамизацией полей.

Рис. 1.5. Закономерность увеличения степени управляемости энергией и информацией

Из этих закономерностей для создания стандартов была использована только закономерность перехода к более управляемым полям.

В данной книге она будет дана в очень упрощенном виде.

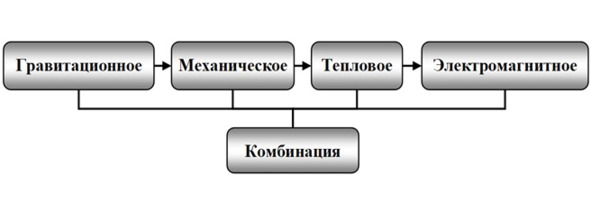

Замена вида поля на более управляемое поле может осуществляться в следующей последовательности: гравитационное, механическое, тепловое, электромагнитное и любые комбинации этих полей. Эта закономерность показана на рис. 1.6.

Рис. 1.6. Увеличения управляемости полей

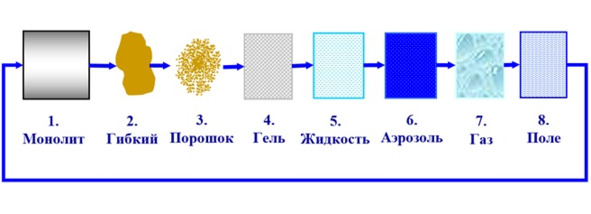

Последовательность увеличения степени дробления в упрощенном виде представлена на рис. 1.7.

Рис. 1.7. Схема тенденции увеличения степени дробления

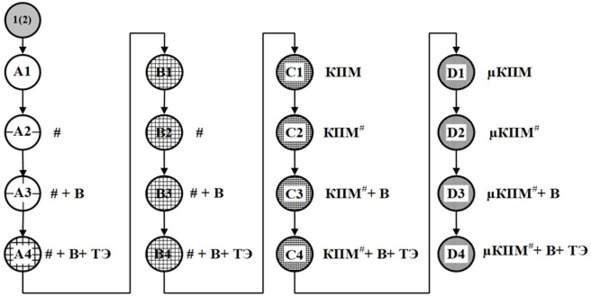

В упрощенном виде закономерность перехода к КПМ представить в виде схемы (рис. 1.8).

Рис. 1.8. Общая схема перехода к КПМ

где

# — структура;

В — вещество;

ТЭ — технологический эффект (физический, химический и т. д.);

КПМ^# — КПМ со структурированными капиллярами;

µКПМ^# — µКПМ со структурированными капиллярами.

Закон перехода на микроуровень, Альтшуллер описывает как замену системы или ее части веществом, способным при взаимодействии с полем выполнять требуемое действие.

Закон перехода в надсистему — это объединением системы с другими системами с помощью тенденции: МОНО-БИ-ПОЛИ-Свертывание.

Объединения в би- и полисистему может включать следующие виды элементов.

1. Однородные

— Одинаковые.

— Однородные элементы со сдвинутыми характеристиками.

2. Неоднородные

— Альтернативные.

— Антагонистические — инверсные (элементы с противоположными свойствами или функциями).

— Дополнительные.

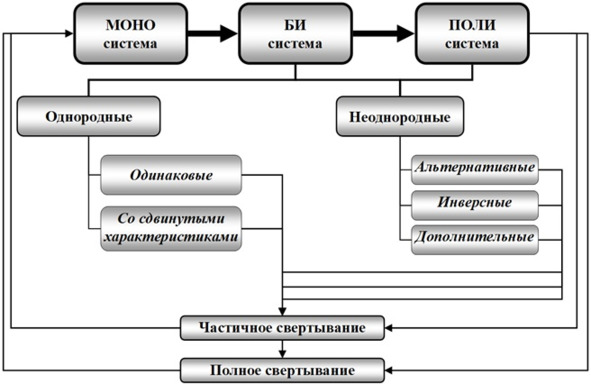

Полностью схема закона перехода системы в надсистему представлена на рис. 1.9.

Рис. 1.9. Общая схема объединения систем

1.2. Представления о вепольном анализе

Структурный вещественно-полевой (вепо́льный) анализ — раздел ТРИЗ, изучающий и преобразующий структуру систем. Вепо́льный анализ разработан Г. С. Альтшуллером.

Вепо́льный анализ — это язык схем, позволяющий представить исходную систему в виде определенной (структурной) модели. С помощью специальных правил выявляются свойства этой системы. Затем по конкретным закономерностям преобразовывают исходную модель задачи и получают структуру решения, которое устраняет недостатки исходной системы.

Статистический анализ решений показал, что для повышения эффективности систем их структура должна быть определенной. Модель такой структуры называется веполем.

Вепо́ль — модель минимально управляемой системы, состоящей из двух взаимодействующих объектов и их взаимодействия.

Взаимодействующие объекты условно названы веществами и обозначаются В₁ и В₂, а само взаимодействие называется полем и обозначается П.

Под «веществом» будем понимать любой объект, начиная с материала, его структуры, молекул, атомов, до самых сложных систем, например космическая станция. В информационных системах это может быть элемент или данные.

Поле может представлять собой любое действие или взаимодействие, например энергию, силу или информацию. В информационных системах это может быть алгоритм.

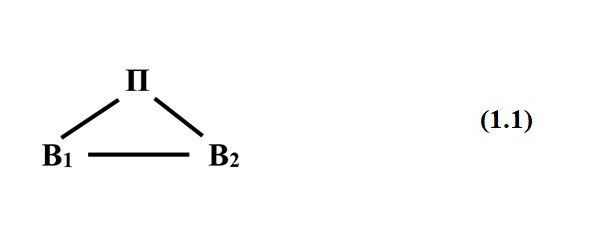

Веполь изображается схемой (1.1).

Термин ВеПоль произошел от слов «Вещество» и «Поле».

Вепольный анализ включает в себя определенные правила и тенденции. Эти тенденции подчиняются закону увеличения степени вепольности, который будет описан ниже.

Общая тенденция представлена на рис. 1.10 — 1.15.

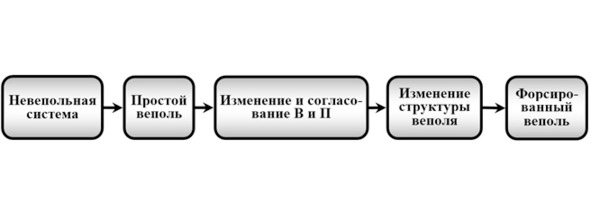

Рис. 1.10. Общая тенденция развития веполей

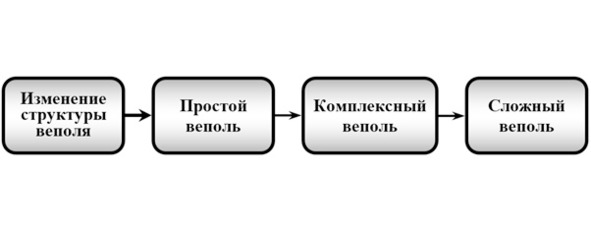

Рис. 1.11. Тенденция развития структуры веполя

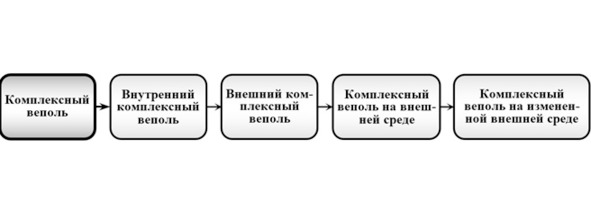

Рис. 1.12. Тенденция развития комплексного веполя

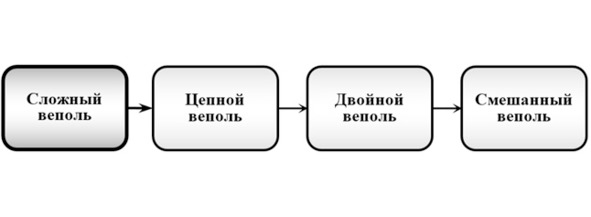

Рис. 1.13. Тенденция развития сложного веполя

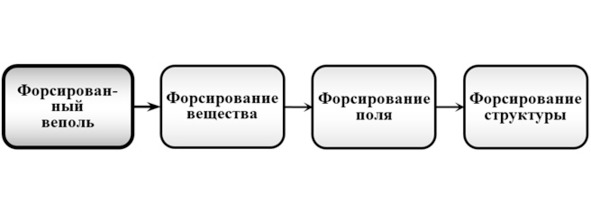

Рис. 1.14. Тенденция развития форсированного веполя

Форсирование вещества подчинается закономерности увеличения степени управляемости веществом, а форсирование поля — закономерности увеличения степени управляемости энергией и информацией.

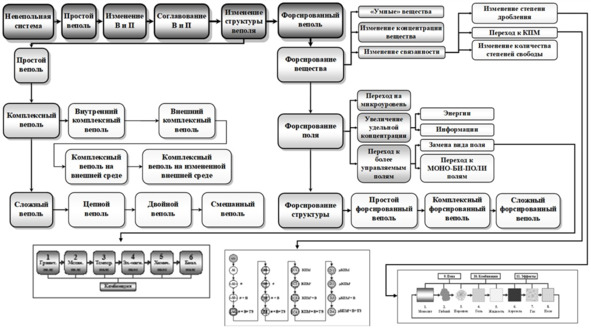

Детальная схема закона увеличения степени вепольности представлена на рис. 1.15.

Подробно с вепольным анализом можно ознакомиться в учебнике[2].

Рис. 1.15. Общая схема закона увеличения степени вепольности

[2] Петров Владимир. Структурный анализ систем: Вепольный анализ. ТРИЗ / Владимир Петров. [б. м.]: Издательские решения, 2018. — 206 с. — ISBN 978—5

[1] Петров Владимир. Законы развития систем: ТРИЗ / Владимир Петров. [б. м.]: Издательские решения, 2018. — 894 с. — ISBN 978-5-4490-9985-3 (элктронная книга).
