Начало-составление схемы
Вы приходите в новую или ремонтируемую квартиру и начинается беседа с клиентом-получение техзадания.
Клиент вам говорит что где будет находится-например в коридоре щиток. В такой то комнате 3 розетки, в следующей комнате 5 розеток, на кухне печка и 4 розетки и так далее.
Вы берете маркер (карандаш, отвертку) и отмечаете на стенах где что будет находится. При этом сразу оговаривается высота на которой это будет находится. Например щиток на уровне лица, розетки на уровне 30—50 см от уровня пола, выключатели на уровне руки в нижнем положении или чуть выше. Это все индивидуально и решается на месте.
Также у вас есть рабочая тетрадка для записей, и вы там делаете записи где чего сколько.
Пример
Коридор-щиток,1 розетка,1 выкл,1 светильник
Комната 1—3 роз,1 вык,1 свет,1 распредка
Комната 2—4 роз,1 вык,1 свет,2 расп
Туалет ванна-1 роз,1 вык,1 свет,1 распр
Кухня- 1 роз печки,4 роз,1вык,1 свет,3 расп
Вы походили с клиентом по квартире все записали.

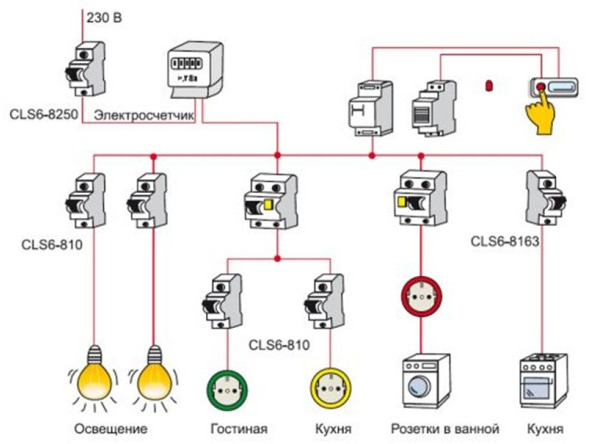

Также можно составить монтажную схему. Нарисовать план квартиры и отметить на плане где что будет находится. Но я это не делаю-это лишняя трата времени. Иногда рисую в тетради электрическую схему. Например такую.
Электро схема позволяет видеть общую картину и все учесть в процессе работы. Правила рисования-все конечные потребители защищаются автоматами (можно 2—3 потребителя садить на один автомат).
Также спрашиваете у клиента как он хочет видеть провода или не хочет их видеть. Вариантов 2 или скрытая или снаружи прокладка провода. Разберем прокладку позже.

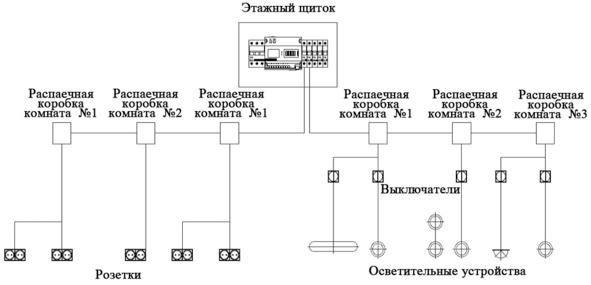

Также надо узнать хочет ли клиент видеть распредкоробки или нет. Если не хочет –это удорожание работы и материалов. Если согласен на распредки (что чаше) -то схема упрощается.
Пример
