Вступление

Данный учебный материал был разработан для: студентов, инженеров, и даже самоучек, которые ходят научиться оформлять заказ на предприятия по производству печатных плат.

Состоит методическое пособие из четырех глав: «Классы точности печатных плат и их применение», «Характеристики печатных плат», «Подготовка печатной платы к отправке на производство», «Дополнение».

Первая глава позволит Вам получить некоторое общее представление о печатных платах применяемых в различных областях человеческой деятельности и их особенностях.

Вторая глава познакомит Вас с терминологией, и, благодаря ей, Вы уже не встретите ни одного незнакомого слова, в пунктах подачи заявки на производственное предприятие.

В третей главе мы правильно подготовим печатную плату к отправке в самой доступной программе, которая называется «Sprint Layout».

Четвертая глава написана для тех, кто хочет стать профессионалом. В ней описаны конструкторские требования, которые нужны тем, кто хочет получить поверхностный монтаж радиоэлектронных компонентов на поверхность печатной платы, выполненную автоматическим станком-роботом.

Для чего все это нужно? Ну в первую очередь, для того, чтобы создаваемые Вами проекты выглядели достойно. Ведь согласитесь, что печатная плата заказанная на предприятии выглядит красивее и серьезнее той, что сделано методом «Лазерного утюга» -радиолюбители поймут о чем я. Для всех остальных — картинка.

Классы точности печатных плат и области их применения

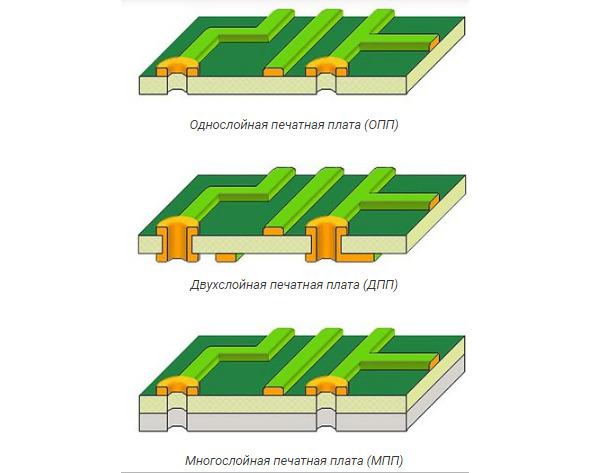

Для начала, небольшое «лирическое отступление». Многим известно, что печатные платы бывают: односторонними (лист медной фольги располагается на пластине из текстолита), двухсторонними (два листа медной фольги, между которыми располагается пластина из текстолита), многослойные (медная фольга располагается не только на двух сторонах платы, но и во внутренних слоях диэлектрика). ^{см. Рис 1.}

Существует некоторая небольшая классификация печатных плат на классы точности.

Класс точности печатной платы — условное цифровое обозначение, характеризующее наименьшие номинальные значения размеров элементов рисунка печатной платы и определяющее значения допусков на размеры этих элементов.

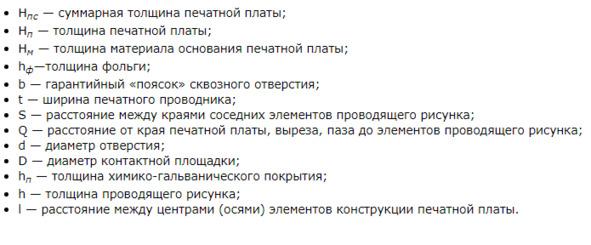

Класс точности печатной платы определяет значения ширины печатного проводника, гарантийного пояска контактной площадки, расстояния между печатными проводниками и другие правила проектирования. Все они представлены ниже. ^Рис 2.

Пример многослойной печатной платы с размеченными на ней параметрами. ^Рис 3.
