Раздел 1. Логические элементы

1.1. Общие сведения о цифровых сигналах и цифровых устройствах

В современных цифровых устройствах (ЦУ) мы имеем дело лишь с двумя видами сигналов: логического 0 и логической 1. Эти цифровые сигналы обычно представляются в потенциальной форме с положительной логикой сигналов, когда сигналу логического 0 соответствует положительное постоянное напряжение низкого уровня, а сигналу логической 1 — положительное постоянное напряжение более высокого уровня. Например, для микросхем серии КР1533 сигналу логического нуля соответствует напряжение не более +0,8 В, а сигналу логической 1 — напряжение не менее +2 В. В дальнейшем никогда не следует забывать о физическом смысле цифровых сигналов логического 0 и логической 1: это постоянное напряжение разной величины!

Любая информация в ЦУ может быть представлена совокупностью определенного количества сигналов логического 0 и логической 1 в двух формах:

— Последовательной, когда в одной цепи идет последовательное чередование сигналов через равные тактовые временные интервалы Т. Например так, как показано на рис. 1.1.

— Параллельной, когда в разных нескольких цепях одновременно действуют соответствующие сигналы, причем каждый сигнал в своей цепи.

Такая комбинация цифровых сигналов, несущая какую-либо информацию, называется кодовым словом или просто кодом. В англоязычной литературе она называется просто словом (word). Таким образом, изображенные на рис.1.1а и рис.1.1b совокупности сигналов представляют собой кодовые слова 01001011 и 01010111. Именно так выражаются буквы К и W английского алфавита в коде КОИ-8 (KOI-8). С помощью кодовых слов можно представить не только буквы, но и другие знаки, а также рисунки (в том числе схемы и диаграммы), звуковую информацию (речь, музыку), телевизионные изображения и т. д.

Устройства, предназначенные для передачи, приема и обработки цифровой информации (то есть информации, выраженной кодовыми словами), называются цифровыми устройствами.

По способу функционирования ЦУ могут быть двух видов:

— Комбинационные ЦУ, не обладающие памятью (т.е. не способные запоминать результаты выполненных операций). Здесь значения сигналов на выходах (выходное кодовое слово) определяются только совокупностью сигналов на входах (входным кодовым словом) в данный момент времени.

— Последовательностные ЦУ (устройства с памятью), способные запоминать результаты выполненных операций и хранить эту информацию на своих выходах в виде кодовых слов. У них значение выходного кодового слова определяется не только входным кодовым словом в данный момент времени, но и хранившимся на выходах кодовым словом в предыдущий момент времени.

1.2. Общие сведения о логических элементах

Любые узлы цифровой аппаратуры строятся с помощью устройств, которые называются логическими элементами (ЛЭ). В основном применяются лишь 5 ЛЭ, общие сведения о которых приведены в табл.1.1.

П р и м е ч а н и е. В колонке «Условное графическое изображение элемента» приведены два рисунка каждого элемента: вверху — в соответствии с «восточным» стандартом, внизу красным цветом — в соответствии с «западным» стандартом (см. Введение).

Входы элементов всегда изображаются слева. Сигналы, которые подаются на входы, называются логическими переменными или логическими аргументами и обозначаются обычно буквами «Х» с нумерацией: Х₁, Х₂, Х₃ и т. д.

Выходы элементов всегда изображаются справа. Сигналы, которые формируются на выходах, называются логическими функциями и обозначаются обычно буквами «Y» или f (X).

В соответствии с «восточным» стандартом ЛЭ и любые другие устройства цифровой микроэлектроники поворачивать нельзя, по «западному» стандарту — можно.

ЛЭ выполняет указанную в табл.1.1 соответствующую операцию со входными сигналами, а результат выполненной операции формируется на его выходе.

Элементы НЕ всегда имеют только один вход.

Элементы И, ИЛИ, И-НЕ, ИЛИ-НЕ могут иметь не только два (как показано в табл.1.1), но и три, и четыре входа (иногда даже больше — до 8). Соответственно элементы при этом будут выполнять операции с двумя, тремя, четырьмя и более входными сигналами (смотрите тему 1.5).

Элементы ИЛИ в основном (но не всегда!) имеют лишь два входа. Если требуется выполнить логическое сложение трех и более сигналов, то используются несколько элементов ИЛИ с двумя входами.

С настоящего момента следует иметь в виду, что результат логического сложения сигналов 1 \/ 1 = 1 отличается от результата арифметического сложения тех же сигналов 1 + 1 = 2. Поэтому не следует путать эти две разновидности операции сложения.

Элементы, которые имеют два или более входа, в название элемента должны включать цифру, которая указывает на количество входов, например: элемент 2И (элемент И с двумя входами), элемент 3ИЛИ-НЕ (элемент ИЛИ-НЕ с тремя входами) и т. д.

Смысл названий элементов заключается в следующем:

— Элемент НЕ. На выходе элемента формируется НЕ такой сигнал, какой подается на вход.

— Элемент И. На выходе элемента формируется сигнал логической 1 только тогда, когда сигналы логической 1 поступают И на первый, И на второй, И на все остальные входы.

— Элемент ИЛИ. На выходе элемента формируется сигнал логической 1, когда сигнал 1 поступает ИЛИ на первый вход, ИЛИ на второй вход, ИЛИ на любой другой вход, ИЛИ на несколько входов одновременно.

— Элемент И-НЕ сначала выполняет логическое умножение (операцию И) входных сигналов, а затем полученный результат инвертирует (делает операцию НЕ). Структура элемента 2И-НЕ приведена на рис.1.2а.

— Элемент ИЛИ-НЕ сначала выполняет логическое сложение (операцию ИЛИ) входных сигналов, а затем полученный результат инвертирует (делает операцию НЕ). Структура элемента 2ИЛИ-НЕ приведена на рис.1.2b.

Таблица, полностью описывающая работу логического элемента или любого другого ЦУ, называется таблицей истинности: здесь показываются все возможные комбинации сигналов, которые могут поступать на входы, и что при этом получается на выходах. Ни в коем случае не следует заучивать наизусть таблицы истинности логических элементов, нужно только понять смысл выполняемой элементом операции!

Приведенные в табл.1.1 таблицы истинности элементов И, ИЛИ, И-НЕ, ИЛИ-НЕ составлены для двухвходовых элементов. Рекомендуется учащимся попытаться самостоятельно составить таблицы истинности этих элементов, если они будут иметь три и более входа. При этом следует иметь в виду, что количество возможных комбинаций входных сигналов увеличится и будет составлять 2ⁿ, где n — количество входов.

Пример 1. Составим таблицу истинности элемента 3ИЛИ-НЕ (табл.1.2):

В технической и справочной литературе таблицы истинности могут иметь несколько иной вид. Вместо сигналов логического 0 и логической 1 могут стоять знаки:

— логический 0: Н (низкий) или L (low — низкий) уровень напряжения;

— логическая 1: В (высокий) или Н (high — высокий) уровень напряжения.

Например, таблица истинности этого же элемента 3ИЛИ-НЕ может выглядеть следующим образом (табл.1.3).

Изучением внутреннего устройства элементов мы здесь заниматься не будем, т.к. это представляет практический интерес лишь для разработчиков этих элементов. Нам достаточно знать только следующее:

— что все элементы построены на прекрасно знакомых любому учащемуся компонентах (резисторах, транзисторах, диодах и т.д.) по интегральной технологии;

— какие транзисторы использованы для построения интересующего нас элемента и по какой схеме они включены (см. тему 1.4).

Если все-таки появится необходимость ознакомиться с внутренней структурой какого-либо элемента, то следует обратиться к соответствующей справочной или учебной литературе.

Цифровые устройства, построенные с помощью логических элементов, могут работать в двух режимах:

— статическом, когда сигналы на входах и выходах элементов удерживаются неизменными достаточно длительное время;

— динамическом, когда сигналы на входах и выходах элементов меняются (частота изменения достигает порядка ГГц в современных устройствах) в процессе работы.

Контроль работы ЦУ, работающих в статическом режиме, производится очень просто путем измерения уровней напряжения на входах и выходах элементов обычными электронными вольтметрами (можно и осциллографами). А вот контроль работы ЦУ, работающих в динамическом режиме, можно производить только с помощью осциллографов, сравнивая полученные осциллограммы с эталонными временными диаграммами.

В цифровой технике временной диаграммой является график зависимости значений сигнала на входе или на выходе элемента или устройства (напомним, что любое значение сигнала — это постоянное напряжение) от времени.

После окончания изучения данной темы учащиеся должны показать знание основных логических элементов: их название, условное графическое изображение, выполняемые операции и их символическую запись; уметь определять в статическом режиме значения сигналов на выходах логических элементов в схемах ЦУ при наличии определенных сигналов на входах; уметь чертить временные диаграммы, описывающие работу ЦУ в динамическом режиме.

Пример 2: Дана схема ЦУ, построенная на логических элементах (рис.1.3).

З а д а н и я:

1. Указать названия всех элементов, и какие операции они выполняют.

2. Исследовать работу схемы в статическом режиме: по заданным (рис.1.3) значениям сигналов на входах ЦУ определить значения сигналов на входах и выходах всех элементов.

3. Проанализировать работу схемы в динамическом режиме: построить временные диаграммы для всех элементов при заданных (рис.1.4) изменениях входных сигналов. Для некоторого упрощения уровень логического нуля примем равным точно 0.

О т в е т ы

1. Названия элементов и выполняемые операции (номер каждого элемента стоит над его изображением в схеме):

1,3 — элементы НЕ, выполняют операцию логического отрицания (инвертирование).

4 — элемент 2И, выполняет операцию логического умножения.

8 — элемент 3И, выполняет операцию логического умножения.

6,7 — элементы 2ИЛИ, выполняют операцию логического сложения.

2,9 — элементы 2И-НЕ, выполняют операцию логического умножения с последующим инвертированием полученного результата.

5 — элемент 3И-НЕ, выполняет операцию логического умножения с последующим инвертированием полученного результата.

10 — элементы 2ИЛИ-НЕ, выполняет операцию логического сложения с последующим инвертированием полученного результата.

2. Исследование работы схемы в статическом режиме. Значения сигналов на выходах всех элементов показаны на рис.1.5.

Рассмотрим более подробно происходящие процессы.

Со входов Х₁, Х₂, Х₃, Х₄ указанные в задании сигналы (рис.3) поступают на входы элементов (на какие элементы — указано красными стрелками на рис.1.5).

а) Сначала срабатывают элементы 1, 2 и 3, стоящие в 1-й колонке:

— Элемент 1 инвертирует поступающий на его вход сигнал 0 и на выходе формирует сигнал 1, который далее проходит на вход элемента 4 (прохождение сигнала указано синей стрелкой).

— Элемент 2 выполняет операцию И-НЕ: сначала умножает поступающие на его входы сигналы 0 и 0, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 1, который далее проходит (синяя стрелка) на вход элемента 5.

— Элемент 3 инвертирует поступающий на его вход сигнал 1 и на выходе формирует сигнал 0, который далее проходит (синие стрелки) на входы элементов 7, 8 и 9.

б) На следующем этапе срабатывают элементы 4 и 5, стоящие во 2-й колонке:

— Элемент 4 выполняет умножение поступающих на его входы сигналов 1 и 1. В результате на выходе элемента формируется сигнал 1, который далее проходит (зеленая стрелка) на вход элемента 6.

— Элемент 5 выполняет операцию И-НЕ: сначала умножает поступающие на его входы три сигнала 1, 1 и 1, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 0, который далее проходит (зеленые стрелки) на входы элементов 6 и 7.

в) Далее срабатывают элементы 6 и 7, стоящие в 3-й колонке:

— Элемент 6 выполняет логическое сложение поступающих на его входы сигналов 1 и 0. В результате на выходе элемента формируется сигнал 1, который далее проходит (желтая стрелка) на вход элемента 8.

— Элемент 7 выполняет логическое сложение поступающих на его входы сигналов 0 и 0. В результате на выходе элемента формируется сигнал 0, который далее проходит (желтые стрелки) на входы элементов 8 и 9.

г) Затем срабатывают элементы 8 и 9, стоящие в 4-й колонке:

— Элемент 8 выполняет умножение поступающих на его входы трех сигналов 1, 0 и 0. В результате на выходе элемента формируется сигнал 0, который далее проходит (розовая стрелка) на вход элемента 10.

— Элемент 9 выполняет операцию И-НЕ: сначала умножает поступающие на его входы сигналы 0 и 0, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 1, который далее проходит (розовая стрелка) на вход элемента 10.

д) В конце срабатывает элемент 10, который выполняет операцию ИЛИ-НЕ: сначала делает логическое сложение поступающих на его входы сигналов 0 и 1, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 0, который проходит на выход схемы Y.

3. Анализ работы схемы в динамическом режиме.

а) Сначала определим, как меняются сигналы на выходе элемента 1 (рис.1.6а). На вход этого элемента сигналы поступают со входа X₁ (показано красным цветом на рис.1.6а), которые меняются следующим образом: в первом такте — 0, во втором — 1, в третьем — 0, в четвертом — 0. Элемент 1 — это элемент НЕ, который инвертирует данные поступающие сигналы и на своем выходе Y₁ формирует последовательность 1011 (на рис.1.6а показано синим цветом).

б) Теперь рассмотрим изменение сигналов на выходе элемента 2 (рис.1.6b). На оба входа этого элемента поступают сигналы со входа X₃ (показано красным цветом на рис.1.6b), которые меняются так: в первом такте — 11, во втором — 00, в третьем — 11, в четвертом — 00. Элемент 2 — это элемент 2И-НЕ, который выполняет умножение данных поступающих сигналов с последующим инвертированием полученных результатов и на своем выходе Y₂ формирует последовательность 0101 (на рис.1.6b показано синим цветом).

По полученным результатам можно сделать еще один важный вывод: элементы И-НЕ (а также элементы ИЛИ-НЕ) с объединенными входами выполняют функцию элемента НЕ, т.е. производят инвертирование поступающих сигналов.

в) Далее проанализируем изменение сигналов на выходе элемента 3 (рис.1.7a). На вход этого элемента сигналы поступают со входа X₄ (показано красным цветом на рис.1.7a), которые меняются следующим образом: в первом такте — 0, во втором — 1, в третьем — 0, в четвертом — 0. Элемент 3 — это элемент НЕ, который инвертирует данные поступающие сигналы и на своем выходе Y₃ формирует последовательность 1011 (на рис.1.7a показано синим цветом).

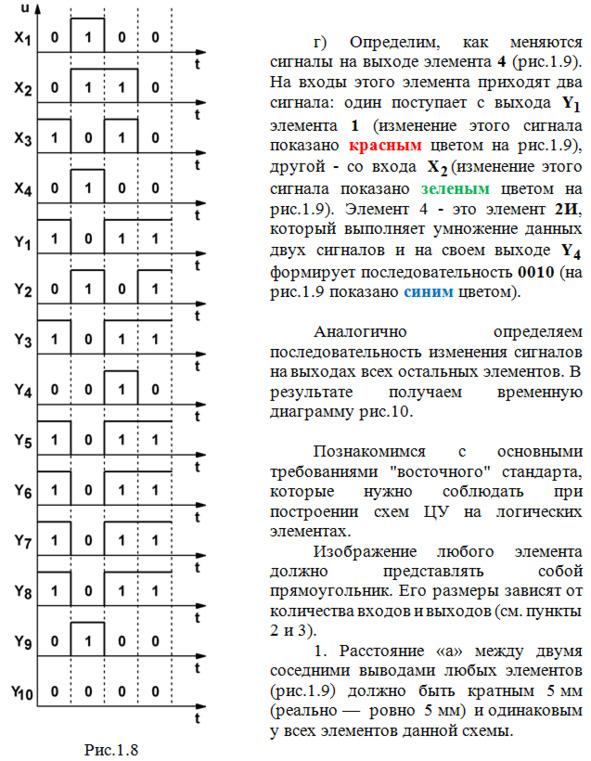

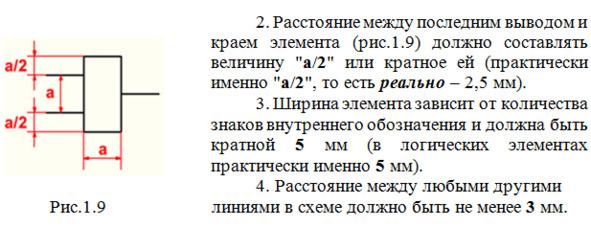

1.3. Интегральные микросхемы (ИМС). Маркировка ИМС

Логические элементы выпускаются в виде интегральных микросхем (ИМС или просто ИС). ИМС называют схему, компоненты которой нераздельно связаны и электрически соединены между собой так, что все устройство рассматривается как единое целое. Функциональную сложность любой ИМС принято характеризовать степенью интеграции — количеством компонентов N в микросхеме. По степени интеграции различают:

— ИМС малой степени интеграции: менее 100;

— ИМС средней степени интеграции: N = 100 ÷ 1000;

— БИС (большие интегральные схемы): N = 1000 ÷ 10000;

— СБИС (сверхБИС): N = 10000 ÷ 10⁶ (миллион);

— УБИС (ультраБИС): N = 10⁶ ÷ 10⁹ (миллиард);

— ГБИС (гигаБИС): более 10⁹.

В данной книге рассматриваются в основном элементы цифровой техники и ЦУ, выпускаемые преимущественно в виде ИМС средней степени интеграции и БИС.

Внимание! Следует всегда иметь в виду, что элементы цифровой техники и различные цифровые устройства выпускаются как в виде отдельных микросхем средней степени интеграции и БИС, так и входят составными частями в микросхемы БИС, СБИС, УБИС и ГБИС многофункциональных ЦУ. Например: в АЛУ, интерфейсы, микропроцессоры и другие специализированные микросхемы отдельных отраслей техники, которые изучаются как в данном предмете, так и в соответствующих специальных курсах. Но в любом случае принцип их работы, структура и назначение выводов остаются одинаковыми!

Рассмотрим структуру маркировки ИМС российского производства (в других странах каждая фирма, выпускающая микросхемы, применяет свою систему условных обозначений; смотрите, например, Приложение 2 или [Л9, Л16]).

Например, ИМС имеет нанесенную на корпусе маркировку: КР1533ЛИ2. Структуру такой маркировки можно условно разделить на 4 части:

КР — одна или две буквы (их может и не быть). Здесь буква К при ее наличии показывает, что данная ИМС выпускается для широкого применения. Если есть другая буква, то она указывает материал и тип корпуса или его отсутствие. Наиболее часто в цифровой технике встречаются: М — керамический микрокорпус; Р — пластмассовый корпус типа 2.

1533 — три или четыре цифры номера серии, по которому можно судить о структуре ИМС (смотрите тему 1.4). Кроме этого, первая цифра номера серии показывает конструктивно-технологическое исполнение ИМС: 1,5,7 — полупроводниковые (7 — бескорпусные); 3 — прочие (пленочные, керамические и т.д.); 2,4,6,8 — гибридные, где отдельные компоненты изготовлены по разной технологии.

Цифровые ИМС в основном выполнены по полупроводниковой технологии, поэтому имеют первую цифру номера серии 1 или 5.

П р и м е ч а н и е. Вопросы, посвященные конструктивно-технологическому исполнению ИМС, типам и материалам их корпусов освещаются в предмете «Учебная электромонтажная практика». При желании этот же материал можно найти практически в любом справочнике по ИМС.

ЛИ — две буквы, указывающие функциональное назначение ИМС. Для микросхем, содержащих различные логические элементы, эти буквы приведены в теме 1.5. После окончания изучения предмета все учащиеся должны будут знать данную часть маркировки ИМС для основной группы ЦУ.

2 — одна-три цифры порядкового номера ИМС в данной серии по функциональному признаку.

В конце маркировки иногда добавляется еще одна буква разброса параметров (численные значения разброса конкретных параметров определяются по справочнику) у двух или более одинаковых микросхем данной серии.

1.4. Структура ИМС

Работающие в настоящее время ИМС цифровой техники по принципу построения могут иметь следующую структуру на кремниевой основе:

— ТТЛ (транзисторно-транзисторная логика). Здесь используются обычные биполярные транзисторы, включенные по наиболее распространенной схеме с общим эмиттером (ОЭ). Такую структуру имеют, например, ИМС серий 133, 155.

— ТТЛШ (ТТЛ с диодами Шоттки). Применение здесь диодов Шоттки, включенных между коллектором и базой транзисторов, не позволяет транзисторам входить в режим насыщения. Это приводит к ускорению переключения транзисторов и, следовательно, к повышению быстродействия ИМС. Микросхемы ТТЛШ-структуры условно делятся на две группы: а) маломощные (например, ИМС серий 533, 555, 1533); b) быстродействующие (например, ИМС серий 530, 531, 1531).

— ЭСЛ (эмиттерно-связанная логика). Здесь также используются обычные биполярные транзисторы, но они включены по другой схеме в отличие от ИМС структур ТТЛ и ТТЛШ. В микросхемах ЭСЛ-структуры используется принцип переключения токов в транзисторах, работающих на общую эмиттерную нагрузку (отсюда и название структуры). Другими словами, здесь базовым элементом является дифференциальный усилитель. Такую структуру имеют, например, ИМС серий 500, 1500, 1590.

— МОП (металл-окисел-полупроводник) или МДП (металл-диэлектрик-полупроводник). Это схемы на полевых транзисторах р или n-типов с обогащенным каналом, КМОП (комплементарные МОП) -схемы на дополняющих транзисторах. Например, ИМС серий 561, 564, 1554, 1561, 1564, 5514, 5564, 5584.

Кроме этого, существуют микросхемы на основе арсенида галлия GaAs, выполненные на полевых транзисторах с затвором Шоттки. Например, ИМС серии 6500.

1.5. ИМС логических элем
