Введение
В настоящее время существует множество графических редакторов и программ геометрического моделирования. Компания Autodesk — один из ведущих производителей систем автоматизированного проектирования и программного обеспечения (ПО) для конструкторов, дизайнеров, архитекторов. Это крупнейший в мире поставщик ПО и услуг для промышленного и гражданского строительства, машиностроения, геоинформатики, цифровых средств передачи информации и беспроводной связи.
Система AutoCAD, разработанная этой компанией, является лидирующей среди платформ программного обеспечения систем автоматизированного проектирования (САПР). Она предназначена для профессионалов, которым требуется воплощать свои творческие замыслы в реальные динамические проекты.
AutoCAD — программа с богатой и во многом уникальной историей. Впервые она увидела свет в 1982 году под именем MicroCAD. Первая версия AutoCAD ознаменовала начало настоящей революции в автоматизированном проектировании. Сегодня AutoCAD используют в своей работе миллионы проектировщиков во всем мире на процессорах в тысячи раз мощнее тех, которые были установлены на первых персональных компьютерах.
AutoCAD является постоянно развивающейся базовой средой проектирования. Каждая новая версия программы наследует все лучшее от предыдущих и направлена на повышение производительности и эффективности работы пользователей, обеспечение многократного применения имеющихся наработок, беспрепятственное взаимодействие пользователей друг с другом и сотрудничество пользователей при проектировании, адаптации AutoCAD к индивидуальным потребностям разработчиков объектно-ориентированных задач.
Залог успеха Autodesk — мировое признание AutoCAD в качестве стандарта де-факто для разработки продуктов и комплектующих, а также документации.
В версии AutoCAD 2012 компания Autodesk предлагает архитекторам, дизайнерам, инженерам и проектировщикам новый инструмент для еще более полного воплощения их идей в реальность.
От издательства
Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты halickaya@minsk.piter.com (издательство «Питер», компьютерная редакция).
Мы будем рады узнать ваше мнение!
На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.
Глава 1. AutoCAD 2012. Общие сведения
Требования к системе
Запуск системы AutoCAD
Начало работы
Подробнее о шаблоне
Вызов справочной системы
Открытие рисунков
Создание рисунков
Определение границ рисунка
Определение параметров сетки
Определение шага привязки
Совмещение шаговой привязки с полярным отслеживанием
Установка изометрического стиля сетки и шаговой привязки
Определение формата единиц
Сохранение рисунков
Получение твердой копии рисунка
Выход из AutoCAD
Требования к системе
AutoCAD может работать как в автономном режиме, так и в локальной сети.
Для эффективной работы 32-разрядной версии AutoCAD 2012 под управлением операционной системы Windows необходимы следующие программные и аппаратные средства:
• операционные системы: Microsoft® Windows® XP Professional, Windows® XP Home (c пакетом обновлений SP2 или более поздним), Windows Vista® Business, Windows Vista Enterprise, Windows Vista Home Premium, Windows Vista Ultimate (c пакетом обновлений SP1 или более поздним), Windows® 7 Enterprise, Windows® 7 Home Premium, Windows® 7 Professional, Windows® 7 Ultimate;
• процессор: Windows XP — двухъядерный процессор Intel® Pentium® 4 или AMD Athlon с тактовой частотой 1,6 ГГц или выше, с поддержкой технологии SSE2; Windows Vista или Windows 7 — двухъядерный процессор Intel® Pentium® 4 или AMD Athlon с тактовой частотой не менее 3 ГГц и поддержкой технологии SSE2;
• браузер: Windows Internet Explorer® 7.0 или более поздний;
• оперативная память: 2 Гбайт;
• монитор VGA с разрешением не менее 1024 × 768 и поддержкой режима True Color;
• жесткий диск: 1,8 Гбайт свободного места для установки;
• указывающее устройство: совместимое с MS-мышью;
• привод компакт-дисков: DVD-ROM (только для установки программы).
Для работы 64-разрядной версии AutoCAD 2012 необходимы:
• операционные системы: все перечисленные выше для 32-разрядной версии AutoCAD 2012;
• процессор: AMD Athlon 64, AMD Opteron™, Intel® Xeon® с поддержкой Intel EM64T или Intel Pentium 4 с поддержкой Intel EM64T (все с технологией SSE2);
• браузер: Windows Internet Explorer® 7.0 или более поздний;
• оперативная память: 2 Гбайт;
• монитор VGA с разрешением не менее 1024 × 768 и поддержкой режима True Color;
• жесткий диск: 2 Гбайт свободного места для установки;
• указывающее устройство: совместимое с MS-мышью;
• привод компакт-дисков: DVD-ROM (только для установки программы).
Дополнительные требования к программным и аппаратным средствам, необходимым для 3D-моделирования:
• процессор: Pentium 4 или AMD Athlon с тактовой частотой 3 ГГц или выше либо двухъядерный Intel или AMD с тактовой частотой 2 ГГц или выше;
• дополнительно 2 Гбайт на жестком диске, помимо свободной памяти, необходимой для установки;
• видеоадаптер с экранным разрешением 1280 × 1024 и памятью не менее 128 Мбайт, а также с поддержкой режима True Color, технологии Pixel Shader 3.0 или более поздней версии; графический адаптер класса рабочих станций с поддержкой Direct3D®.
Запуск системы AutoCAD
Запуск AutoCAD осуществляется следующими способами:
• на Панели задач выберите в меню Start-Programs-Autodesk-AutoCAD 2012;
• на Рабочем столе Windows дважды щелкните на пиктограмме AutoCAD 2012.
При запуске AutoCAD предлагает создать новый неименованный рисунок. Можно либо начать создавать в нем объекты, либо загрузить с диска один из уже имеющихся файлов.
При открытии ранее подготовленного рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним. Это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком.
Если же вы начинаете работу с нуля, следует предварительно задать ряд установок. Обычно это делается автоматически с помощью Мастера подготовки Wizard Description. AutoCAD позволяет менять установки и в ходе сеанса, если возникает такая необходимость.
Начало работы
После запуска AutoCAD выводится диалоговое окно начала работы Startup (рис. 1.1) (в том случае, если значение системной переменной STARTUP установлено равным 1).

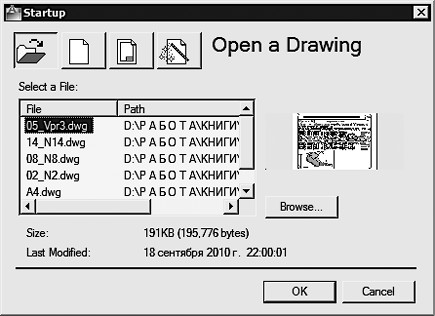

Рис. 1.1. Диалоговое окно начала работы
В диалоговом окне Startup пользователю предлагаются четыре кнопки, в зависимости от выбора которых меняется содержимое диалогового окна.
Open a Drawing — открытие ранее созданного чертежа. Позволяет выбрать из списка один из рисунков, открывавшихся последними, и загрузить его в AutoCAD. Чтобы загрузить файл, отсутствующий в списке, следует нажать кнопку обзора Browse....
Start from Scratch — создание чертежа, где устанавливаются только единицы измерения в области Default Settings: британские (футы и дюймы) или метрические (миллиметры):
• Imperial (feet and inches) — создание нового рисунка, использующего британскую систему единиц измерения, по шаблону acad.dwt. При этом область рисования, называемая еще лимитами рисунка, устанавливается равной 12 × 9 дюймов;
• Metric — создание нового рисунка, использующего метрическую систему единиц измерения, по шаблону acadiso.dwt. При этом область рисования устанавливается равной 429 × 297 мм.
Use a Template — создание чертежа по шаблону — документу, установки которого используются как основа для нового рисунка. В области Select a Template: выбирается шаблон, содержащий необходимые установки черчения. В списке перечисляются имена файлов шаблонов с расширением DWT, которые найдены по стандартному пути, заданному в диалоговом окне настроек Options. В шаблонах определяются различные параметры рисунка, в том числе наборы специально созданных слоев, типов линий и видов.
Use a Wizard — вызов Мастера для установки параметров нового чертежа. В области Select a Wizard: предлагается два режима автоматической настройки рабочей среды AutoCAD — детальная подготовка Advanced Setup и быстрая подготовка Quick Setup:
• диалоговое окно детальной подготовки Advanced Setup позволяет выполнить полную установку параметров рабочей среды AutoCAD: назначить единицы измерения длины Units и угла Angle, задать начало отсчета угла Angle Measure и направление его измерения Angle Direction, определить границы области рисунка Area;
• диалоговое окно быстрой подготовки Quick Setup позволяет выполнить быструю установку параметров рабочей среды AutoCAD: выбрать единицы измерения длины Units и определить границы области черчения Area.
Диалоговое окно начала работы Startup вызывается при каждой загрузке сеанса AutoCAD только один раз. В дальнейшем для создания рисунков в уже запущенном сеансе AutoCAD открывается диалоговое окно создания нового рисунка Create New Drawing.
Подробнее о шаблоне
Установленный набор параметров сеанса можно сделать доступным и для рисунков, создаваемых впоследствии. Для этого следует сохранить документ как шаблон. Шаблон обычно представляет собой рисунок, не содержащий никаких графических объектов и используемый только для хранения стандартных значений системных переменных.
Шаблоны (файлы с расширением DWT) — весьма удобное средство создания набора рисунков с однотипными настройками. Можно использовать как шаблоны, поставляемые с AutoCAD, так и созданные пользователем. Любой имеющийся рисунок можно сохранить в качестве шаблона. В этом случае значения всех параметров настройки сохраняемого документа будут наследоваться создаваемыми на его основе новыми рисунками.
Хотя в качестве шаблона подойдет любой рисунок, лучше всего подготовить набор стандартных шаблонов, где представлены чаще всего используемые установки и базовые элементы:
• тип и точность представления единиц;
• лимиты рисунка;
• настройки режимов шага привязки SNAP, сетки GRID и ортогонального режима ORTHO;
• организация слоев;
• основные надписи, рамки и логотипы;
• размерные и текстовые стили;
• типы и веса (толщины) линий.
Никакие изменения, вносимые в рисунок, созданный на основе шаблона, на сам шаблон не распространяются.
Вызов справочной системы

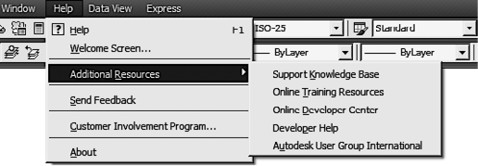

Рис. 1.2. Падающее меню справочной системы
Падающее меню Help содержит следующие пункты:
• Help — загрузка справочной системы;
• Welcome Screen… — загрузка экрана приветствия, включающего обзор новых возможностей, предварительный просмотр пользовательского интерфейса, примеры создания и редактирования двумерных объектов, текста и размеров, примеры вывода листа чертежа на печать, описание возможностей преобразования двумерных объектов в трехмерные, примеры создания и изменения трехмерных сетей, а также программу обучения, интерактивную справку и различные видеоролики;
• Additional Resources — дополнительные ресурсы:
• Support Knowledge Base — база знаний службы поддержки: часто задаваемые вопросы, сведения о последних обновлениях продукта, информация о дискуссионных группах, специальные программы поддержки. Для доступа к этому содержимому требуется работающее соединение с Интернетом;
• Online Training Resources — ресурсы для интерактивного обучения: информация об авторизованных учебных центрах Autodesk и прочих учебных центрах, сведения о сертификации, ссылки на дискуссионные группы, средства обучения (требуется соединение с Интернетом);
• Online Developer Center — интерактивный центр разработчика: постоянно обновляющиеся ресурсы, содержащие ответы на вопросы, заданные пользователями, образцы приложений, электронную документацию (требуется соединение с Интернетом);
• Developer Help — загрузка системы документации для разработчиков;
• Autodesk User Group International — группы пользователей Autodesk во всем мире;
• Send Feedback — обратная связь (требуется соединение с Интернетом);
• Customer Involvement Program… — загрузка программы вовлечения пользователей Autodesk;
• About — загрузка информации о программе.
Открытие рисунков
Программа AutoCAD по умолчанию записывает внутреннее представление рисунка в файл с расширением DWG. Кроме рисунка, файл содержит ряд параметров, определяющих значения переключателей режимов шага привязки SNAP, сетки GRID, ортогонального режима ORTHO; принятые единицы измерения и точность представления; границы рисунка; организацию слоев; форматы и логотипы; размерные и текстовые стили; типы линий и т. п.

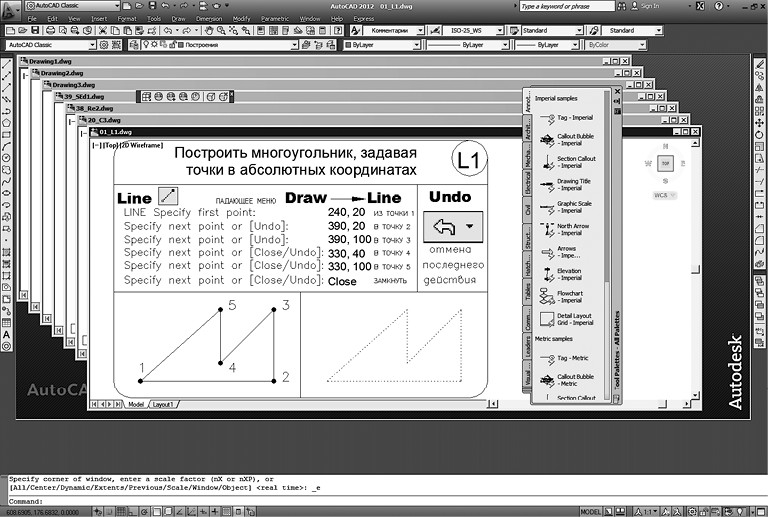

AutoCAD предлагает многооконную среду проектирования Multiple Design Environ-ment (MDE), которая допускает одновременное открытие нескольких чертежей. В одном сеансе работы можно открывать неограниченное количество рисунков, не жертвуя при этом производительностью. Среда MDE позволяет перетаскивать объекты, копировать их свойства, такие как цвет, слой, тип линии, из одного рисунка в другой. Она обеспечивает параллельную работу с несколькими рисунками, не прерывая выполнения текущей команды и не нарушая последовательности действий. Это существенно упрощает выполнение многих операций и повышает эффективность работы.
Открыть существующий рисунок можно с помощью команды OPEN, которая вызывается из падающего меню File-Open… или щелчком на пиктограмме Open…CTRL+O на стандартной панели инструментов. Удобно открывать рисунок щелчком на пиктограмме Open на панели быстрого доступа.
После обращения к команде OPEN на экране AutoCAD появляется диалоговое окно выбора файла Select File (рис. 1.3). Здесь можно выбрать имя файла из списка или ввести это название в поле File name:.
При выделении в списке одного из файлов в области Preview появляется соответствующий образец рисунка. Нажатие кнопки Views выводит список, изменяя параметры которого пользователь может выбрать форму представления файлов, предлагаемых для открытия: список, таблицу, образцы.
Режим открытия файлов — Open (открыть), Open Read-Only (открыть для чтения), Partial Open (открыть частично), Partial Open Read-Only (открыть для чтения частично) — устанавливается в списке при нажатии стрелки справа от кнопки Open (в правом нижнем углу диалогового окна). Частичное открытие позволяет загружать только те объекты рисунка, которые принадлежат определенным слоям или видовым экранам. Это оказывается полезным при работе с большими файлами.

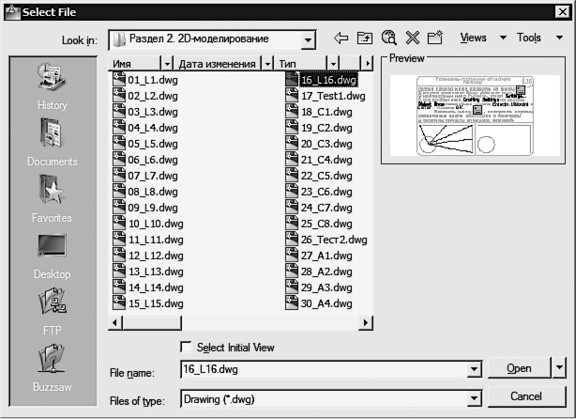

Рис. 1.3. Диалоговое окно выбора файла
Кроме того, рисунки можно открывать путем перетаскивания из Проводника Windows. Для этого один или несколько выделенных в дереве Проводника файлов следует перетащить с помощью мыши в любую часть окна AutoCAD, за исключением области рисунка, например на командную строку или в ту часть панелей инструментов, которая не занята кнопками. Если же перетащить один файл в область рисования уже открытого рисунка, то произойдет вставка содержимого перетаскиваемого документа в текущий рисунок в качестве внешней ссылки.
Для открытия рисунка можно дважды щелкнуть на имени соответствующего файла в Проводнике Windows, что приведет к автоматическому запуску AutoCAD. Если же в системе уже ведется сеанс работы в AutoCAD, то рисунок откроется в нем.
В AutoCAD имеется специальное средство просмотра небольших фрагментов рисунков, открытия файлов рисунков и их поиска. Его можно использовать для поиска файлов в структуре папок на одном или нескольких дисках.
Для загрузки диалогового окна просмотра и поиска файлов Find, показанного на рис. 1.4, необходимо в диалоговом окне Select File последовательно щелкнуть на кнопках Tools-Find….

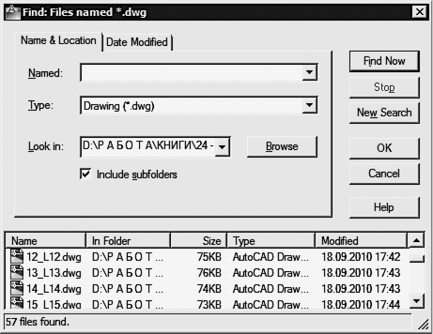

Рис. 1.4. Диалоговое окно просмотра и поиска файлов
Для открытия нескольких рисунков одновременно следует выбрать необходимые файлы в диалоговом окне Select File, используя клавишу Shift или Ctrl.
На вкладке Name & Location диалогового окна Find указываются имя, расширение и область поиска файла.
AutoCAD разрешает выполнять поиск файлов по датам их создания, пользуясь вкладкой Date Modified диалогового окна Find (рис. 1.5). Здесь организуется поиск файлов, созданных или измененных в период между двумя указанными датами либо за определенное количество последних дней или месяцев. Имена найденных документов отображаются в нижней части диалогового окна.
Рис. 1.5. Вкладка поиска файлов
Рисунки, созданные в AutoCAD любой предшествующей версии, открываются как любой документ версии 2012 и автоматически преобразуются в новый формат.
Создание рисунков
При создании рисунка могут использоваться различные стандарты. Иногда они диктуются государственными и отраслевыми стандартами или нормами предприятия, иногда — требованиями заказчика. Ключевой момент как для непосредственных исполнителей, так и для руководителей групп, контролирующих ход выполнения проекта, — грамотная подготовка начальных параметров рисунка.
Рассмотрим в качестве примера архитектурный проект. Он может включать в себя множество разделов: планы этажей, схемы сетей водоснабжения, канализации, отопления, вентиляции и т. п. Обычно каждый раздел проекта разрабатывается в отдельном подразделении, поэтому здесь остро встает проблема унификации. Наиболее грамотное ее решение — обеспечение всех исполнителей файлами шаблонов, настроенными на используемую систему единиц и содержащими стандартные рамку, основную надпись, слои и типы линий.
Не менее важно, какие стили применяются для текстовых надписей, штрихования и нанесения размеров. Их также следует задавать заранее: это дает гарантию, что каждый проектировщик будет действовать без отклонения от оговоренных стандартов.
Следует ответственно подходить к выбору рабочего масштаба. Только четкое представление о том, как соотносятся единицы рисунка на экране и единицы чертежа, выводимого на плоттер, позволяет правильно выбрать высоту текста для пояснительных надписей и размеров.
Хотя компоновка чертежа обычно производится на последних стадиях проектирования, грамотное планирование на предварительных этапах позволяет избежать многих ошибок и избавить персонал от излишних операций редактирования. При создании проекта работа, как правило, ведется в пространстве модели (здесь объекты представляются в натуральную величину), а для компоновки чертежа выполняется переход в пространство листа, где ко всем графическим объектам, текстам, типам линий и размерам применяется необходимый масштабный коэффициент.
Все начальные установки рисунка могут быть сохранены в шаблоне для последующего использования в других документах. В качестве шаблона могут применяться как рисунки, поставляемые с AutoCAD, так и любые другие, в том числе созданные пользователем. Новый рисунок наследует всю информацию из используемого шаблона. Имеется также возможность запускать AutoCAD без шаблона.
Создать новый рисунок позволяет команда NEW, вызываемая из падающего меню File-New... или щелчком на пиктограмме QNew на стандартной панели инструментов. Удобно создавать новый рисунок щелчком на пиктограмме New на панели быстрого доступа.
После запуска команды необходимые настройки параметров рабочей среды AutoCAD производятся в диалоговом окне создания нового рисунка Create New Drawing (рис. 1.6).
При создании рисунка по простейшему шаблону используется пиктограмма Start from Scratch. В данном режиме устанавливается британская или метрическая система единиц. Значения многих системных переменных, принятые по умолчанию, зависят от того, какая из двух систем выбрана. Эти переменные управляют текстом, размерами, сеткой, режимами привязки, а также устанавливают действующие по умолчанию тип линий и файл образцов штриховки:

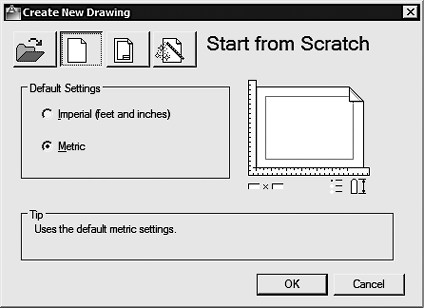

Рис. 1.6. Диалоговое окно создания нового рисунка
• Imperial (feet and inches) — создается рисунок, использующий британскую систему единиц измерения (футы и дюймы), по шаблону acad.dwt. При этом область рисования, иначе называемая лимитами рисунка, устанавливается равной 12 × 9 дюймов;
• Metric — создается рисунок, где используется метрическая система единиц измерения, по шаблону acadiso.dwt. При этом устанавливается область рисования 429 × 297 мм.
Чтобы создать рисунок с использованием шаблона, необходимо в диалоговом окне Create New Drawing щелкнуть на пиктограмме Use a Template и в списке Select a Template: указать нужный шаблон (рис. 1.7).

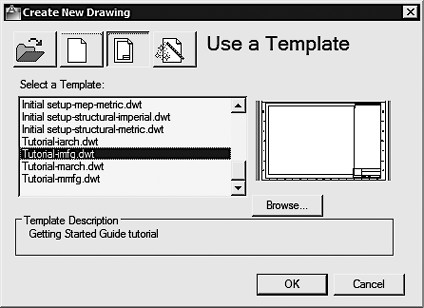

Рис. 1.7. Выбор шаблона рисунка
В AutoCAD имеется так называемый Мастер подготовки Wizard — служебное средство для создания нового рисунка. С помощью Мастера подготовки можно, взяв за основу текущий шаблон, модифицировать некоторые базовые установки. Например, пользователь может автоматически настраивать масштабные коэффициенты для текста в зависимости от общих размеров рисунка. Если рисунки крупные, выбирается большая высота символов, если мелкие — меньшая; таким образом обеспечивается разборчивость текстовых надписей, когда рисунок отображается на экране целиком.
Для вызова Мастера подготовки необходимо в диалоговом окне Create New Drawing щелкнуть на пиктограмме Use a Wizard — откроется окно, показанное на рис. 1.8.

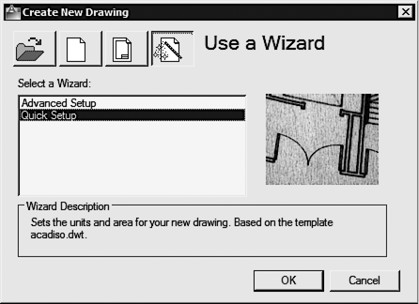

Рис. 1.8. Создание нового рисунка с помощью Мастера подготовки
Мастер быстрой подготовки QuickSetup (рис. 1.9) позволяет задать для нового рисунка единицы измерения Units и область рисования Area. Поддерживаются следующие типы единиц для рисования и вычерчивания: десятичные — Decimal, инженерные — Engineering, архитектурные — Architectural, дробные — Fractional, научные — Scientific.
Указывая ширину Width и длину Length области рисования, пользователь тем самым задает граничные пределы рисунка, так называемые лимиты. Именно лимитами определяется размер чертежа, впоследствии выводимого на плоттер. После того как все параметры заданы, Мастер быстрой подготовки запускает сеанс рисования в пространстве модели.

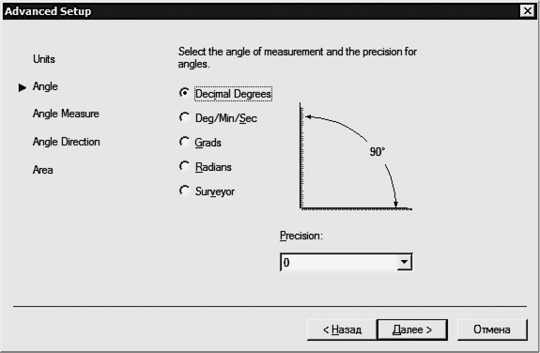

Мастер детальной подготовки Advanced Setup (рис. 1.10) позволяет задать для нового рисунка тип линейных единиц измерения Units и способ измерения углов Angle, указать начало отсчета угла Angle Measure и направление измерения угла Angle Direction, определить границы области рисунка Area. В отличие от Мастера быстрой подготовки, который настраивает только пространство модели, Мастер детальной подготовки воздействует как на пространство модели, так и на пространство листа.

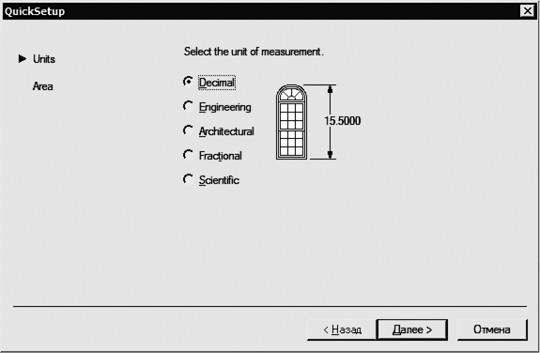

Рис. 1.9. Диалоговое окно Мастера быстрой подготовки
Рис. 1.10. Диалоговое окно Мастера детальной подготовки
Любая из установок, произведенных в начале рисования, в дальнейшем может быть изменена.
Определение границ рисунка
Команда LIMITS позволяет установить границы текущего рисунка в пространстве модели и в пространстве листа. Она вызывается из падающего меню Format-Drawing Limits. В AutoCAD границы рисунка выполняют две функции: определяют диапазон изменения координат точек и контролируют фрагмент рисунка, покрытый видимой координатной сеткой.
Границы рисунка — это пара двумерных точек в мировой системе координат: координаты левого нижнего и правого верхнего углов, определяющие прямоугольную область. По оси Z границы не устанавливаются.
Запросы команды LIMITS:
Reset Model space limits: — переустановка лимитов пространства модели
Specify lower left corner or [ON/OFF] <current>: — левый нижний угол
Specify upper right corner <current>: — правый верхний угол
где:
• ON — включается контроль соблюдения границ. При этом AutoCAD отвергает все попытки ввести точки с координатами, выходящими за границы рисунка;
• OFF — отключается контроль соблюдения границ рисунка;
• <current> — используется текущее значение.
Если текущее значение границ рисунка вас устраивает, достаточно нажать клавишу Enter.
Лимиты должны полностью охватывать полномасштабную модель. Например, если ее размеры 100 × 200 мм, значения лимитов должны слегка превышать эти цифры.
В пространстве листа лимиты обычно задают равными формату листа бумаги. Следовательно, сетка (если она включена) покрывает при этом весь скомпонованный чертеж, включая графические объекты, размерные элементы, основную надпись и т. п. Например, если формат листа равен 210 × 297 мм, следует установить десятичный формат единиц и определить лимиты указанием точек 0,0 для левого нижнего угла прямоугольника и 210,297 — для правого верхнего угла.
Если в пространстве листа отображаются поля листа или подложен заданный формат, нельзя задать границы рисунка с помощью команды LIMITS. В этом случае лимиты вычисляются и устанавливаются в зависимости от размеров выбранного листа. Включение и отключение отображения полей и разметки листа производятся на вкладке Display диалогового окна Options.
В пространстве модели лимиты могут быть заданы при создании нового рисунка с помощью Мастера быстрой подготовки или Мастера детальной подготовки.
Выполните упражнение N 4 из раздела 1.
Определение параметров сетки

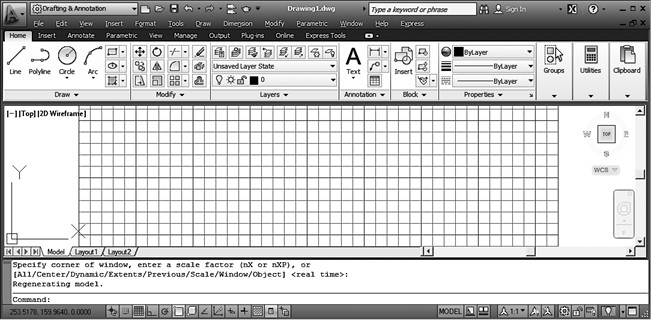

В отличие от предыдущих версий, где сетка представляла собой упорядоченную последовательность точек, в AutoCAD 2012 сетка GRID выглядит как тетрадный лист в клетку и покрывает область рисунка в пределах лимитов.
Использование сетки помогает выравнивать объекты и оценивать расстояние между ними. Сетку можно включать и отключать в ходе выполнения других команд. На печать она не выводится.
Включение сетки и определение ее частоты осуществляется на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings (рис. 1.11), которое загружается из падающего меню Tools-Drafting Settings... или при выборе пункта настройки Settings... контекстного меню, вызываемого щелчком правой кнопки мыши на кнопке Grid Display в строке состояния.

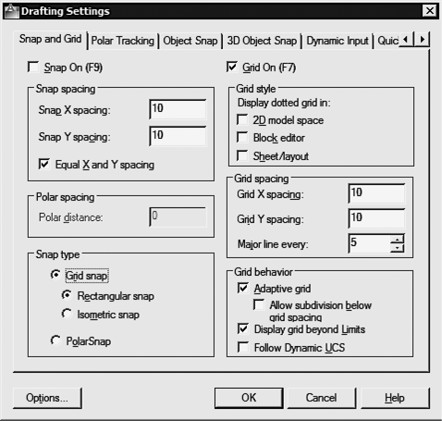

Рис. 1.11. Диалоговое окно определения параметров сетки и шага привязки
Сетка включается при установке флажка Grid On (F7) (системная переменная GRIDMODE).
• В области Grid style определяется стиль сетки при двумерном моделировании (системная переменная GRIDSTYLE):
• 2D model space — задает точечный стиль сетки для двумерного пространства модели;
• Block editor — определяет точечный стиль сетки для редактора блоков;
• Sheet/layout — задает точечный стиль сетки для листа.
• В области Grid spacing устанавливается частота горизонтальных и вертикальных делений сетки:
• Grid X spacing: — шаг сетки по оси X (системная переменная GRIDUNIT);
• Grid Y spacing: — шаг сетки по оси Y (системная переменная GRIDUNIT);
• Major line every: — шаг основной линии (системная переменная GRIDMAJOR).
• В области Grid behavior определяются свойства сетки (значение 0 системной переменной GRIDSTYLE):
• Adaptive grid — настройка сетки (системная переменная GRIDDISPLAY);
• Allow subdivision below grid spacing — разрешить разбиение имеющегося интервала сетки (системные переменные GRIDDISPLAY и GRIDMAJOR);
• Display grid beyond Limits — показать сетку за лимитами (системная переменная GRIDDISPLAY);
• Follow Dynamic UCS — сетка отображается в плоскости XY динамической ПСК (системная переменная GRIDDISPLAY).
После зумирования рисунка для лучшего согласования с новым коэффициентом экранного увеличения может потребоваться изменение частоты сетки.
Выполните упражнение N5 из раздела 1.
Определение шага привязки
В режиме шаговой привязки SNAP курсор может находиться только в определенных точках согласно установленному значению шага и при этом движется не плавно, а скачкообразно между узлами воображаемой сетки, как бы «прилипая» к ее узлам. Активность режима шаговой привязки SNAP можно определить визуально, по скачкообразному движению курсора на экране. Шаговая привязка обычно используется для точного указания точек с помощью мыши. Интервал привязки задается отдельно по осям X и Y. Включение и отключение режима шаговой привязки может производиться в ходе выполнения команды.
Шаг привязки не обязательно совпадает с частотой сетки. Сетку часто делают достаточно редкой, используя ее исключительно для наглядности, а шаг привязки устанавливают меньшим. Допустимо и обратное: установка шага привязки, большего по сравнению с сеткой.
Включение шаговой привязки SNAP и настройка ее параметров осуществляются на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings (см. рис. 1.11), которое загружается из падающего меню Tools-Drafting Settings... или при выборе пункта Settings... из контекстного меню, вызываемого щелчком правой кнопки мыши на кнопке
Шаговая привязка включается при установке флажка Snap On (F9) (системная переменная SNAPMODE).
• В области Snap spacing задается шаг привязки по горизонтали и вертикали:
• Snap X spacing: — шаг привязки по оси X (системная переменная SNAPUNIT);
• Snap Y spacing: — шаг привязки по оси Y (системная переменная SNAPUNIT);
• Equal X and Y spacing — устанавливается равный шаг по осям X и Y.
• В области Polar spacing определяется шаг полярной привязки (системная переменная POLARDIST).
• В области Snap type устанавливается стиль и тип шаговой привязки:
• Grid snap — шаговый тип привязки (системная переменная SNAPTYPE);
• Rectangular snap — стандартный режим ортогональной привязки (системная переменная SNAPSTYL);
• Isometric snap — режим изометрической привязки (системная переменная SNAPSTYL);
• PolarSnap — режим полярной привязки (системная переменная SNAPTYPE).
Выполните упражнения N6 из раздела 1 и L4 из раздела 2.
Совмещение шаговой привязки с полярным отслеживанием
При использовании полярного отслеживания можно установить такой режим шаговой привязки, в котором узлы располагаются только вдоль линий полярного отслеживания через заданные интервалы.
Для настройки шаговой привязки на совместную работу с полярным отслеживанием необходимо выбрать из падающего меню Tools-Drafting Settings... и затем на вкладке Snap and Grid диалогового окна Drafting Settings в области Snap type отметить пункт полярной привязки PolarSnap — см. рис. 1.11. Затем в области Polar spacing, в текстовом поле Polar distance:, задать величину шага привязки.
Установка изометрического стиля сетки и шаговой привязки
Изометрический стиль сетки и шаговой привязки помогает строить двумерные рисунки, представляющие трехмерные объекты (например, куб). Аксонометрия (в том числе и изометрия) — это не что иное, как средство изображения трехмерных объектов на плоскости, то есть имитация объема, а не трехмерная модель. Поэтому изометрические рисунки нельзя рассматривать в перспективной проекции или под различными углами. Имитация трехмерности достигается здесь за счет расположения объектов по трем изометрическим осям. При нулевом угле поворота шаговой привязки направления изометрических осей следующие: 30, 90 и 150°.
Узлы сетки и шаговой привязки можно ориентировать вдоль левой, правой или верхней изометрической плоскости (рис. 1.12); переключение между плоскостями осуществляется нажатием функциональной клавиши F5 (или сочетания Ctrl+E):
• левая: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 90 и 150°;
• правая: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 90 и 30°;
• верхняя: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 30 и 150°.
Рис. 1.12. Оси изометрической сетки
При выборе изометрического стиля шаговая привязка, сетка и указатель мыши в виде перекрестья поворачиваются соответственно выбранным изометрическим осям. При определенных условиях в AutoCAD допускается указание только тех точек, которые лежат в одной из изометрических плоскостей. Например, когда включен ортогональный режим ORTHO, указываемые при рисовании точки располагаются в текущей изометрической плоскости. Таким образом, можно вначале нарисовать верхнюю плоскость модели, затем, переключившись на левую плоскость, построить одну из сторон модели, а после этого завершить построение, выбрав правую плоскость.
Для включения изометрии необходимо выбрать из падающего меню Tools-Drafting Settings... и далее на вкладке Snap and Grid диалогового окна Drafting Settings в области Snap type отметить пункт Isometric snap — см. рис. 1.11.
Определение формата единиц
Размеры каждого из создаваемых в AutoCAD объектов задаются в условных единицах измерения. Соответствие единиц AutoCAD и единиц существующих метрических систем устанавливается перед рисованием. Так, в одном рисунке единица может соответствовать одному миллиметру, в другом — одному дюйму и т. д. Заданные значения определяют интерпретацию вводимых координат и углов, а также вид отображаемых координат и размеров.
Тип и точность представления единиц назначают в диалоговом окне определения форматов единиц Drawing Units, показанном на рис. 1.13. Оно вызывается из падающего меню Format-Units....

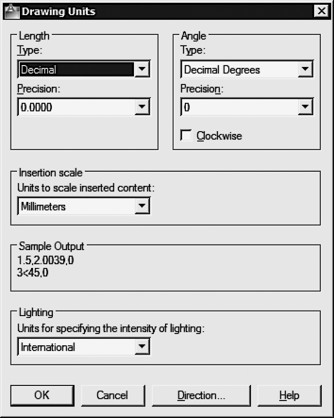

Рис. 1.13. Диалоговое окно определения форматов единиц
• В области Length устанавливаются формат Type: и точность Precision: линейных единиц измерения:
• Architectural — архитектурные;
• Decimal — десятичные;
• Engineering — инженерные;
• Fractional — дробные;
• Scientific — научные.
В техническом и архитектурном форматах значения чисел записываются в футах и дюймах; при этом предполагается, что условная единица составляет один дюйм.
• В области Angle — формат Type: и точность Precision: угловых единиц. Параметр Clockwise определяет отсчет по часовой стрелке. Для измерения угловых величин предлагаются следующие форматы единиц:
• Decimal Degrees — десятичные градусы;
• Deg/Min/Sec — градусы/минуты/секунды;
• Grads — грады;
• Radians — радианы;
• Surveyor’s Units — топографические единицы.
• В области масштаба вставки Insertion scale в списке Units to scale inserted content: устанавливаются единицы измерения для вставленных в текущий чертеж элементов — блоков и чертежей. В случае несовпадения единиц измерения элемент при вставке масштабируется. При этом масштаб вставки — это отношение единиц исходного блока и целевого чертежа. Если выбрана опция Unitsless, то блок будет вставлен без масштабирования. В списке предлагаются следующие единицы: безразмерный, дюймы, футы, мили, миллиметры, сантиметры, метры, километры, микродюймы, милы, ярды, ангстремы, нанометры, микроны, дециметры, декаметры, гектометры, гигаметры, астрономические, световые годы, парсеки.
• В области Sample Output отображается пример представления линейных и угловых величин.
• В области Lighting в списке Units for specifying the intensity of lighting: осуществляется управление единицами измерения интенсивности фотометрических источников света в текущем чертеже: международные, американские и общие.
Для указания нулевого угла и направления отсчета углов необходимо щелкнуть на кнопке Direction.... Появится диалоговое окно выбора направления Direction Control — рис. 1.14.
Рис. 1.14. Диалоговое окно выбора направления
Нулевым называется направление, относительно которого AutoCAD измеряет углы. По умолчанию таковым считается направление вправо от исходной точки.
Направление отсчета задается при помощи параметров East — восток, North — север, West — запад, South — юг или Other — другое. При выборе последнего открывается доступ к настройке Angle:, с помощью которой задается угол путем указания двух точек в графической зоне экрана или в текстовом поле, куда вводится числовое значение угла.
Сохранение рисунков
Команда QSAVE используется в тех случаях, когда уже существующий рисунок сохраняется без изменения его имени. Если рисунок новый и его имя не определено, то QSAVE действует так же, как команда SAVEAS.
Команды SAVE и SAVEAS предназначены для сохранения рисунка под другим именем. Команда SAVE может вызываться только из командной строки, а SAVEAS — из падающего меню File-Save As.... В обоих случаях имя документа задается в поле File name: диалогового окна Save Drawing As — рис. 1.15.
Предыдущей копии рисунка на диске присваивается расширение BAK вместо DWG. Все предыдущие BAK-файлы с данным именем удаляются. Обновленный рисунок записывается с расширением DWG. Если при указании имени файла оказывается, что рисунок с таким названием уже существует, выдается предупреждение и предоставляется возможность перезаписать файл или ввести другое имя.
Рис. 1.15. Диалоговое окно сохранения рисунка
Любой рисунок можно сохранить как шаблон. Для этого в раскрывающемся списке Files of type: диалогового окна Save Drawing As необходимо выбрать пункт AutoCAD Drawing Template (*.dwt).
Чтобы обеспечить автоматическое сохранение рисунка через заданные интервалы времени, следует использовать системную переменную SAVETIME или вкладку Open and Save диалогового окна Options. Оно вызывается из падающего меню Tools-Options.... В последнем случае необходимо поставить флажок автосохранения Automatic save в области File Safety Precautions и установить значение интервала в минутах между автосохранениями в поле Minutes between saves.
Получение твердой копии рисунка
Распечатка чертежа — последний этап при работе с рисунком. Перед выводом рисунка на печать необходимо его скомпоновать, то есть определить, какие виды должны быть вычерчены. Работа над рисунком ведется на разных этапах либо в пространстве модели, либо в пространстве листа. Пространство модели предназначено для создания модели — изображения в реальном масштабе. Пространство листа представляет собой аналог листа бумаги, на котором производится создание и размещение видов перед вычерчиванием.
Как в пространстве модели, так и в пространстве листа может быть один или несколько видовых экранов, на которых представлены различные виды модели. Компоновка чертежа, по сути дела, представляет собой процесс создания и размещения таких экранов. По завершении компоновки чертеж выводится на принтер или плоттер.
Рис. 1.16. Контекстное меню
Рис. 1.17. Диалоговое окно вывода на печать пространства модели
В диалоговом окне Plot — Model делаются следующие назначения.
• В области Page setup устанавливается набор параметров листа. Кнопкой Add… открывается диалоговое окно добавления набора параметров листа.
• В области Printer/plotter определяется устройство вывода:
• Name: — из списка доступных принтеров выбирается устройство для вывода на печать;
• кнопка Properties… загружает редактор параметров плоттера, позволяющий изменить текущую конфигурацию плоттера;
• Plot to file — назначается печать в файл.
• В области Paper size определяется формат из списка стандартных, разрешенных для применения на выбранном устройстве вывода.
• В области Number of copies устанавливается количество экземпляров.
• В области Plot area устанавливается печатаемая область:
• Display — область, отображаемая на экране;
• Limits — область, указанная в пределах лимитов;
• Window — область, выбранная рамкой.
• В области Plot offset (origin set to printable area) определяется смещение печатаемой области по осям X и Y, а также Center the plot — автоматическое определение смещений по X и Y при размещении чертежа в центре листа.
• В области Plot scale определяется масштаб печати и веса линий:
• Fit to paper — печатаемая область масштабируется для вписывания в указанный формат листа;
• Scale: — значение масштаба печати;
• Scale lineweights — масштабировать веса линий.
• В области Plot style table (pen assignments) определяется таблица стилей печати. Кнопка Edit… загружает диалоговое окно редактора таблиц стилей печати Plot style table Editor.
• В области видовых экранов с тонированием Shaded viewport options определяется:
• Shade plot — способ вывода видов на печать (как на экране, каркас из предыдущих версий, скрытие линий из предыдущих версий; концептуальный, скрытие линий, реалистичный; тонированный, тонированный с кромками, оттенки серого, эскизный, каркас, просвечивание; с визуализацией, черновой, низкий, средний, высокий, презентационный);
• Quality — задание качества печати тонированных и визуализированных видовых экранов (черновое, просмотр, нормальное, презентационное, максимальное, пользовательское);
• DPI — задание разрешения (точек/дюйм) для печати тонированных и визуализированных видов.
• В области Plot options определяются параметры печати:
• Plot in background — выполнение печати в фоновом режиме (системная переменная BACKGROUNDPLOT);
• Plot object lineweights — печать с учетом весов линий, назначенным объектам и слоям;
• Plot transparency — печать объекта с учетом его прозрачности;
• Plot with plot styles — учитывать стили печати, применяемые к объектам и слоям;
• Plot paperspace last — печатать объекты листа последними;
• Hide paperspace objects — скрывать объекты листа;
• Plot stamp on — включение режима нанесения штемпелей в определенном углу каждого чертежа или запись соответствующей информации в файл журнала. Кнопка Plot stamp Settings… загружает диалоговое окно штемпеля чертежа Plot stamp;
• Save changes to layout — сохранение всех изменений параметров, внесенных в текущем диалоговом окне.
• В области Drawing orientation определяется ориентация чертежа:
• Portrait — книжная ориентация, то есть верх страницы соответствует короткой стороне листа;
• Landscape — альбомная ориентация, то есть верх страницы соответствует длинной стороне листа;
• Plot upside-down — поворот чертежа на 180°.
• Кнопка Preview… загружает окно предварительного просмотра.
• Кнопка Apply to Layout сохраняет настройки печати для текущего листа.
Выход из AutoCAD
Для выхода из AutoCAD используется команда QUIT, которая вызывается из падающего меню File-Exit CTRL+Q.
Команда позволяет сохранить или проигнорировать сделанные в рисунке изменения и выйти из AutoCAD. Если все выполненные изменения сохранены, при выходе из программы не появится никаких дополнительных сообщений. В противном случае на экран будет выведено диалоговое окно AutoCAD (рис. 1.18), предлагающее пользователю выбор: сохранить изменения, отказаться от них или продолжить сеанс работы.
Рис. 1.18. Диалоговое окно сохранения изменений в рисунке
Если текущему рисунку не было присвоено имя и вы хотите его сохранить, откроется диалоговое окно Save Drawing As — см. рис. 1.15.
Глава 2. Пользовательский интерфейс AutoCAD
Кнопка приложения
Панель быстрого доступа
Падающие меню
Панели инструментов
Стандартная панель инструментов
Панель стилей
Панель рабочих пространств
Панель слоев
Панель свойств объектов
Строка состояния
Окно командных строк
Текстовое окно
Контекстное меню
Инструментальные палитры
Центр управления AutoCAD DesignCenter
Просмотр и поиск содержимого
На рис. 2.1 показан классический рабочий стол AutoCAD для Windows.
Рис. 2.1. Классический рабочий стол AutoCAD
В классический рабочий стол включены:
• кнопка приложения — кнопка в левом верхнем углу окна программы;
• панель быстрого доступа Quick Access Toolbar — меню в левой верхней части окна;
• падающие меню Menu Browser — меню в верхней части окна;
• необязательные панели инструментов:
• стандартная панель Standard и панель стилей Styles — верхняя строка окна программы;
• панели рабочих пространств Workspaces, слоев Layers и свойств Properties — вторая строка;
• панели рисования Draw и редактирования Modify — столбцы слева и справа;
• инструментальная палитра Tool Palettes — в правой части окна программы;
• строка состояния — строка внизу окна программы;
• окно командных строк — выше строки состояния;
• графическое поле, занимающее остальную часть рабочего стола.
Кнопка приложения
Кнопка приложения располагается в левом верхнем углу окна программы (рис. 2.2) и служит для создания, открытия, публикациии чертежей, а также для поиска команд.

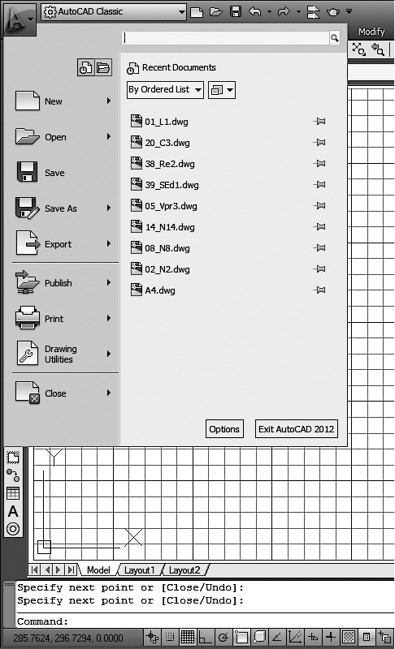

Рис. 2.2. Меню кнопки приложения
Раскрывающееся меню содержит следующие инструменты.
• Recent Documents — отображение последних документов.
• Open Documents — отображение открытых документов.
•
• By Ordered List — по упорядоченному списку;
• By Access Date — по дате обращения;
• By Size — по размеру;
• By Type — по типу.
•
• Small Icons — мелкие значки;
• Large Icons — крупные значки;
• Small Images — малые изображения;
• Large Images — крупные изображения.
•
• Drawing — создание нового чертежа на основе выбранного шаблона;
• Sheet Set — создание файла данных подшивки для управления листами чертежа, путями к файлам и данными проекта.
•
• Drawing — открытие ранее созданного чертежа;
• Sheet Set — открытие файла данных подшивки в Диспетчере подшивок;
• DGN — импорт данных из файла DGN в новый файл DWG.
•
•
• AutoCAD Drawing — сохранение текущего чертежа в формате файлов DWG по умолчанию;
• AutoCAD Drawing Tamplate — сохранение файла DWT шаблона чертежей, по которому будут создаваться новые чертежи;
• AutoCAD Drawing Standards — сохранение файла стандартов чертежей DWS, по которому будет проверяться соответствие чертежей стандартам;
• Other formats… — сохранение текущего чертежа в формате файлов DWG, DWT, DWS или DXF;
• Save Layout as a Drawing — сохранение всех видимых объектов с текущего листа в пространстве модели нового чертежа;
• DWG Convert — преобразование формата чертежа.
•
• DWF — экспорт текущего чертежа в формат DWF с возможностью переопределения набора параметров листа;
• DWFx — экспорт текущего чертежа в формат DWFx с возможностью переопределения набора параметров листа;
• 3D DWF — экспорт текущего чертежа в формат DWF или DWFx трехмерной модели и его отображение в программе просмотра файлов DWF;
• PDF — экспорт текущего чертежа в формат PDF с возможностью переопределения набора параметров листа;
• DGN — экспорт текущего чертежа в формат DGN с созданием одного или нескольких файлов;
• FBX — экспорт текущего чертежа в формат FBX;
• Other Formats — экспорт текущего чертежа в другой формат файлов.
•
• Send to 3D Print Service — отправка в службу 3D-печати объектов, являющихся телами и непроницаемыми сетями;
• Archive — упаковка файлов текущей подшивки для хранения в архиве;
• eTransmit — создание пакета из файлов чертежей и их взаимосвязей;
• Email — отправка текущего файла чертежа в виде вложения в сообщение электронной почты.
•
• Plot — вывод текущего чертежа на плоттер, принтер или в файл;
• Batch Plot — пакетная публикация нескольких листов или чертежей на плоттере, принтере или в файлы DWF, PDF;
• Plot Preview — предварительный просмотр текущего чертежа в том виде, в котором он будет выведен на печать;
• View Plot and Publish Details — отображение подробной информации о выполненных задачах печати и публикации;
• Page Setup — задание параметров компоновки листа, устройства печати, формата бумаги и других параметров для каждого нового листа;
• Manage Plotters — вывод Диспетчера плоттеров, предназначенного для добавления или редактирования конфигурации плоттера;
• Manage Plot Styles — вывод Диспетчера стилей печати, предназначенного для редактирования таблицы стилей печати;
• Edit Plot Style Tables — управление именованными стилями печати, присоединенными к текущему листу.
•
• Drawing Properties — отображение и установка свойств файла текущего чертежа;
• Units — задание формата отображения, а также точности координат и углов;
• Audit — проверка целостности чертежа и корректировка отдельных ошибок;
• Status — получение статистических данных о текущем чертеже, его режимах и границах;
• Purge — удаление из текущего чертежа неиспользуемых именованных элементов, таких как блоки, слои и пр.;
• Recover — восстановление поврежденного файла чертежа;
• Open the Drawing Recovery Manager — загрузка Диспетчера восстановления чертежей после сбоя программы или системы.
•
• Current Drawing — закрыть текущий чертеж;
• All Drawings — закрыть все открытые чертежи.
•
•
Панель быстрого доступа
Панель быстрого доступа располагается в верхней левой части рабочего стола (рис. 2.3).

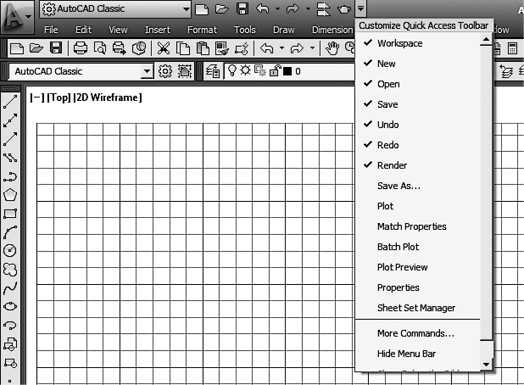

Рис. 2.3. Панель быстрого доступа
Список команд, которые можно добавить на панель быстрого доступа, содержится в списке, раскрывающемся при щелчке кнопкой мыши на стрелке в правой части панели.
Падающие меню
Строка падающих меню по умолчанию содержит следующие пункты (рис. 2.4):
Рис. 2.4. Строка падающих меню
• File — команды работы с файлами: создание, открытие, сохранение, публикация в Интернете, печать, экспорт файлов в другие форматы, а также диспетчеры параметров листов, плоттеров, стилей печати и пр.;
• Edit — инструменты для редактирования частей графического поля, инструменты для работы с буфером обмена и пр.;
• View — управление экраном, зумирование, панорамирование, установка трехмерной точки зрения, создание видовых экранов и именованных видов, установка визуальных стилей, тонирование, анимация траектории перемещения, установка необходимых панелей инструментов;
• Insert — команды вставки блоков, внешних объектов, объектов других приложений;
• Format — команды работы со слоями и их инструментами; цветом, типами линий; управление стилями текста, размеров, мультилиний, таблиц; видом маркера точки, установки единиц измерения, границ чертежа;
• Tools — управление рабочими пространствами; палитрами; установка порядка прорисовки объектов и получение сведений о них; работа с блоками и их атрибутами; работа с языком AutoLISP; работа с пользовательской системой координат; настройка стандартов оформления; управление мастерами (публикации в Интернете, установки плоттеров, создания таблиц стилей печати, цветозависимых стилей печати, компоновки листа, создания подшивки, импорта параметров печати); установка параметров черчения и привязок с помощью диалоговых окон и пр.;
• Draw — команды двумерного и трехмерного рисования;
• Dimension — команды простановки размеров и управления параметрами размерных стилей;
• Modify — команды редактирования элементов чертежа;
• Parametric — команды параметризации зависимостей и доступа к Диспетчеру параметров;
• Window — многооконный режим работы с чертежами;
• Help — вывод на экран системы гипертекстовых подсказок;
• Express — быстрый доступ к часто используемым инструментам.

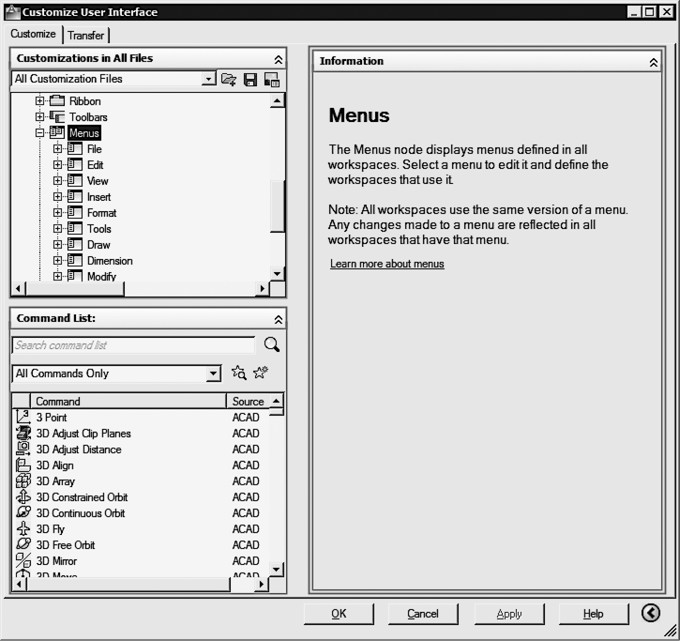

Рис. 2.5. Диалоговое окно адаптации меню
Панели инструментов
Команды AutoCAD на панелях инструментов представлены в виде пиктограмм. Если задержать указатель мыши на пиктограмме, рядом с ней появляются название и пояснения соответствующей команды, помещенные в прямоугольник.
Если в правом нижнем углу пиктограммы изображен маленький черный треугольник, это значит, что она содержит подменю с набором родственных команд. Для вызова подменю необходимо на некоторое время задержать на пиктограмме указатель мыши, нажав ее левую кнопку.
Панели инструментов могут быть плавающими (float) или закрепленными (dock), с фиксированным местоположением. Допускаются изменения размеров плавающих панелей, а также их перемещение по графическому полю (рис. 2.6). Плавающую панель можно сделать закрепленной, перетащив ее с помощью мыши за пределы графического поля. И наоборот, как только закрепленная панель попадает в область графического поля, она превращается в плавающую.

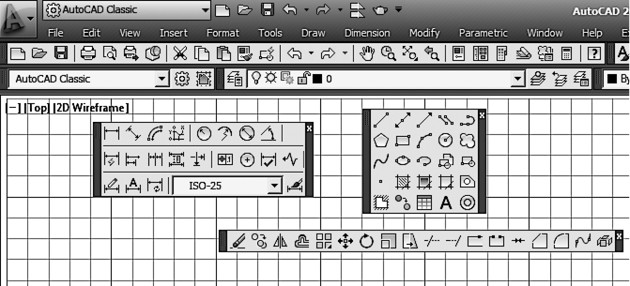

Рис. 2.6. Примеры плавающих панелей инструментов
При необходимости требуемую панель инструментов можно добавить на рабочий стол, щелкнув левой кнопкой мыши на ее имени в списке контекстного меню. Для получения этого контекстного меню необходимо щелкнуть правой кнопкой мыши, установив ее указатель на любую пиктограмму панелей инструментов (рис. 2.7).
Рис. 2.7. Список панелей инструментов
Для удаления панели инструментов необходимо сделать ее плавающей, если она закреплена, и щелкнуть на кнопке закрытия, расположенной в правом верхнем углу заголовка панели.
• Floating Toolbars/Panels — плавающие панели инструментов;
• Docked Toolbars/Panels — закрепленные панели инструментов;
• Floating Windows — плавающие окна;
• Docked Windows — закрепленные окна;
• All — все инструменты: Locked — заблокированы, Unlocked — разблокированы;
• Help — справка.
Чтобы временно разблокировать панели инструментов, необходимо удерживать нажатой клавишу Ctrl.
Выполните упражнения N2 и N3 из раздела 1.
Стандартная панель инструментов
Стандартная панель Standard показана на рис. 2.8.
Рис. 2.8. Стандартная панель инструментов
Она содержит следующие инструменты:
• QNew — создание нового файла рисунка;
• Open… (Ctrl+О) — загрузка существующего файла;
• Save (Ctrl+S) — сохранение текущего файла;
• Plot… (Ctrl+P) — вывод рисунка на плоттер, принтер или в файл;
• Plot Preview — предварительный просмотр чертежа перед выводом на печать, позволяющий увидеть размещение чертежа на листе бумаги;
• Publish… — публикация листов чертежа в электронной подшивке в формате файла Design Web Format (DWF) или PDF, загрузка диалогового окна публикации Publish;
• 3DDWF — экспорт трехмерной модели в формате файла Design Web Format (DWF) и ее просмотр в окне DWF Viewer;
• Cut (Ctrl+X) — копирование выбранных объектов в буфер обмена с последующим удалением их из рисунка;
• Copy (Ctrl+C) — копирование выбранных объектов чертежа в буфер Windows без удаления их из исходного документа;
• Paste (Ctrl+V) — вставка данных из буфера обмена;
• Match Properties — копирование свойств заданного объекта другому объекту (цвета, слоя, типа линий, масштаба типа линий и др.);
• Block Editor — редактирование блоков в отдельной среде, предназначенной для создания и изменения определений блоков в текущем чертеже;
•
•
• Pan Realtime — перемещение изображения на текущем видовом экране в режиме реального времени;
• Zoom Realtime — увеличение или уменьшение видимого размера объектов на текущем видовом экране в режиме реального времени;
• подменю Zoom — раскрывающийся набор инструментов, в котором можно задать различные способы увеличения и уменьшения видимого размера объектов на текущем видовом экране;
• Zoom Previous — возврат к показу предыдущего вида;
• Properties (Ctrl+1) — загрузка палитры управления свойствами объектов;
• DesignCenter (Ctrl+2) — Центр управления, позволяющий быстро находить, просматривать, вызывать, переносить в текущий рисунок ранее созданные рисунки, управлять вхождениями блоков, внешними ссылками и другими элементами рисунков, такими как слои, образцы штриховки, листы, текстовые стили и др.;
• Tool Palettes Window (Ctrl+3) — инструментальные палитры в виде отдельных вкладок специального окна, которые служат эффективным средством хранения/вставки блоков и штриховки. Палитры могут содержать инструменты, предоставленные сторонними разработчиками;
• Sheet Set Manager (Ctrl+4) — Диспетчер подшивок именованных коллекций листов чертежей, который позволяет организовать размещение пакетов листов в зависимости от типа чертежей с возможностью эффективного создания, управления и совместного использования наборов логически связанных рисунков;
• Markup Set Manager (Ctrl+7) — Диспетчер наборов пометок, позволяющий организовать работу с рисунками формата DWF;
• QuickCalc (Ctrl+8) — калькулятор, выполняющий весь спектр математических, научных и геометрических вычислений, создающий и использующий переменные, а также осуществляющий преобразование единиц измерения;
• Help — вызов справочной системы.
Панель стилей
Панель стилей Styles, показанная на рис. 2.9, предназначена для создания новых стилей: текстовых, размерных, табличных и мультивыносок.
Рис. 2.9. Панель стилей
Панель содержит следующие инструменты:
• Text Style… — создание новых и редактирование имеющихся текстовых стилей (шрифт, размер шрифта, угол наклона, ориентация и др.);
• Dimension Style… — создание новых и редактирование имеющихся размерных стилей, представляющих собой именованную коллекцию параметров размеров, управляющую отображением размеров, соответствующих стандартам;
• Table Style… — создание новых и редактирование имеющихся стилей таблиц (цвет поля, фона, границы, текст и пр.);
• Multileader Style… — создание новых и редактирование имеющихся стилей линий-выносок (формат горизонтальных полок, линий, стрелок и пр.).
Панель рабочих пространств
Панель Workspaces, показанная на рис. 2.10, позволяет задавать параметры рабочих пространств.

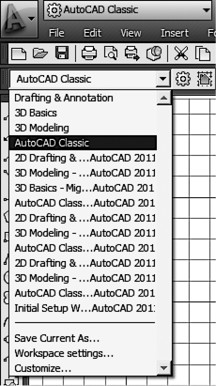

Рис. 2.10. Панель рабочих пространств
Рабочие пространства включают ленты с наборами инструментов, инструментальные панели и палитры, сгруппированные и упорядоченные соответственно решаемой задаче. Элементы интерфейса, не являющиеся необходимыми для решения текущей задачи, скрываются, максимально освобождая область экрана, доступную для работы.
В AutoCAD определены следующие рабочие пространства:
• Drafting & Annotation — двумерное моделирование (рис. 2.11);
• 3D Basics — основные инструменты трехмерного моделирования (рис. 2.12);
• 3D Modeling — трехмерное моделирование (рис. 2.13);
• AutoCAD Classic — классический AutoCAD (см. рис. 2.1).
Помимо возможности установить рабочее пространство, на панели Workspaces присутствуют следующие пункты:
• Save Current As… — открытие диалогового окна Save Workspace, позволяющего сохранить текущее рабочее пространство;
Рис. 2.11. Рабочее пространство для двумерного моделирования
Рис. 2.12. Рабочее пространство с основными инструментами трехмерного моделирования

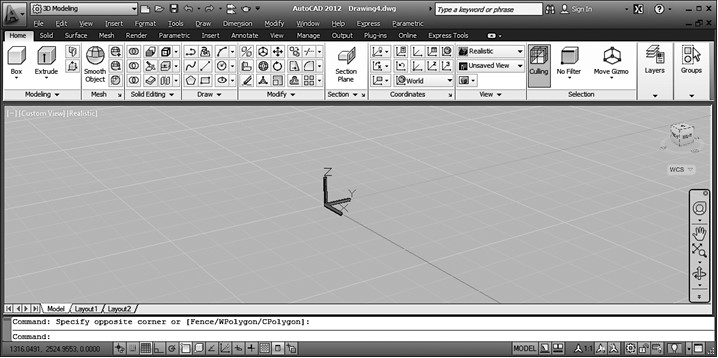

Рис. 2.13. Рабочее пространство для трехмерного моделирования
• Workspace settings… — открытие диалогового окна Workspace Settings, позволяющего настроить текущие параметры рабочего пространства для последующего использования;
• Customize… — открытие диалогового окна Customize User Interface, позволяющего осуществить настройки интерфейса пользователя.
Кроме того, панель Workspaces содержит следующие инструменты:
• Workspace Settings… — открытие диалогового окна Workspace Settings, позволяющего настроить текущие параметры рабочего пространства для последующего использования;
• My Workspace — возвращение имени текущего рабочего пространства в интерфейс командной строки и установление этого пространства текущим.
Работая в одном из рабочих пространств, удобно отобразить строку падающих меню. Для этого необходимо на панели быстрого доступа (см. рис. 2.3) щелкнуть кнопкой мыши на стрелке в правой части панели и из раскрывающегося списка команд выбрать Show Menu Bar.
Выполните упражнение N1 из раздела 1.
Панель слоев
Панель слоев Layers, показанная на рис. 2.14, обеспечивает работу со слоями.
Рис. 2.14. Панель слоев
В нее входят следующие инструменты:
• Layer Properties Manager — вызов Диспетчера свойств слоев;
•
• Turn a layer On or Off — включение/отключение слоя;
• Freeze or thaw in ALL viewports — замораживание/размораживание на всех видовых экранах;
• Freeze or thaw in current viewport — замораживание/размораживание на текущем видовом экране;
• Lock or Unlock a layer — блокирование/разблокирование слоя;
• Color of layer — цвет слоя;
• Layer Control — имя слоя.
• Make Object’s Layer Current — установка текущего слоя в соответствии со слоем выбранного примитива;
• Layer Previous — возврат к предыдущему состоянию слоев;
• Layer States Manager — загрузка Диспетчера конфигураций слоев.
Панель свойств объектов
Панель свойств объектов Properties, показанная на рис. 2.15, предназначена для работы с цветом, типом и весом линий.
Рис. 2.15. Панель свойств объектов
В нее входят следующие инструменты:
•
•
•
•
Строка состояния
Строка состояния (рис. 2.16) расположена в нижней части рабочего стола.
Рис. 2.16. Строка состояния
Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения:
• Infer Constraints — включение и выключение подразумеваемых геометрических зависимостей;
• Snap Mode — включение и выключение шаговой привязки курсора;
• Grid Display — включение и выключение отображения сетки;
• Ortho Mode — включение и выключение ортогонального режима;
• Polar Tracking — включение и выключение режима полярного отслеживания;
• Object Snap — включение и выключение режимов объектной привязки;
• 3D Object Snap — включение и выключение режимов трехмерной объектной привязки;
• Object Snap Tracking — включение и выключение режима объектного отслеживания;
• Allow/Disallow Dynamic UCS — включение и выключение динамической пользовательской системы координат;
• Dynamic Input — включение и выключение динамического ввода;
• Show/Hide Lineweight — включение и выключение режима отображения линий в соответствии с весами (толщинами);
• Show/Hide Transparency — включение и выключение прозрачности;
• Quick Properties — включение и выключение панели быстрых свойств объектов;
• Selection Cycling — включение и выключение циклического выбора;
•
• Quick View Layouts — включение и выключение быстрого просмотра листов;
• Quick View Drawins — включение и выключение быстрого просмотра рисунков;
•
• — включение видимости аннотаций: показываются аннотативные объекты для любого масштаба;
• — автоматическое добавление масштабов к аннотативным объектам при изменении масштаба аннотаций;
• Workspace Switching — выбор и установка рабочего пространства;
• Toolbar/Window Positions Unlocked — фиксация панелей инструментов;
• Hardware Acceleration on — включение и выключение аппаратного ускорения;
• Isolate Objects — изолирование объектов;
• — отображение кнопок включения/выключения режимов черчения в строке состояния устанавливается в контекстном меню (рис. 2.17). Для этого необходимо щелкнуть левой или правой кнопкой на инструменте Application Status Bar Menu с изображением стрелки вниз, который находится в правом углу строки состояния;
