Введение

Книга, которую вы держите в руках, посвящена программе AutoCAD 2009 – по счету это уже 22 версия данного пакета. За долгие годы развития продукт компании Autodesk трансформировался из простого инструмента, способного лишь заменить собой кульман, в программу, пригодную не только для формирования двухмерных чертежей, но и для создания реалистичных трехмерных моделей. Фактически на данный момент AutoCAD 2009 является самой мощной системой автоматизированного проектирования (САПР), работающей на персональном компьютере.

Данный видеосамоучитель, ориентированный в основном на начинающего пользователя, послужит вам путеводителем в захватывающем мире AutoCAD 2009. Книга снабжена большим количеством практических примеров, а на диске вы найдете видеоуроки, поэтому если вы обладаете хотя бы небольшими навыками работы с компьютером, то понять основные приемы работы с программой сможете довольно быстро. В этом вам помогут начальные главы. Однако инструменты, предлагаемые AutoCAD 2009, настолько разнообразны, что умение их рационально использовать будет приходить постепенно, с выполнением все новых и новых упражнений.

Значительная часть книги посвящена созданию трехмерных чертежей. Научившись настраивать множество параметров и использовать разнообразные материалы и источники света, вы сможете довольно легко создавать трехмерные реалистичные модели. Возможно, заключительные главы видеосамоучителя, как и описание новых возможностей программы, будут полезны опытным пользователям.

От издательства

Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты dgurski@minsk.piter.com (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.

Глава 1
Знакомство с программой AutoCAD 2009

Запуск программы

Интерфейс программы

Установки файлов чертежей

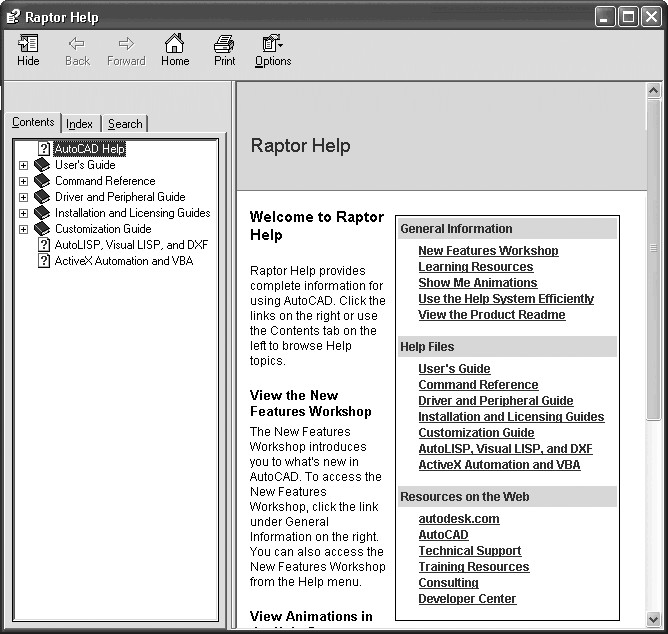

Работа со справочной системой AutoCAD

Резюме

Программа AutoCAD уже многие годы является одним из наиболее мощных и широко распространенных инструментов проектирования. С выходом каждой новой версии возможности программы становятся все шире, элементы управления модернизируются, появляются новые. Если вы новичок в области автоматизированного черчения и не обладаете опытом работы с AutoCAD, то, прежде чем приступить к работе, вам необходимо ознакомиться с интерфейсом программы, а также с основными принципами работы в ней. Из данной главы вы узнаете, как запускать AutoCAD 2009, познакомитесь с ее интерфейсом, а также научитесь пользоваться справочной системой программы.

Запуск программы

Как и любое приложение, разработанное для операционной системы Windows, программу AutoCAD можно запустить несколькими способами. Давайте рассмотрим наиболее распространенные из них.

• Использование меню Пуск. Для запуска программы нужно выполнить команду Пуск → Все программы → Autodesk → AutoCAD 2009 → AutoCAD 2009.

• Использование ярлыка программы на Рабочем столе. Для запуска приложения достаточно найти на Рабочем столеего ярлык и дважды щелкнуть на нем кнопкой мыши.

• Если вы хотите не просто запустить программу, а открыть определенный файл чертежа, необходимо открыть Проводникили любой другой файловый менеджер, с его помощью найти нужный вам файл и запустить его. В результате загрузится AutoCAD и откроется требуемый файл, а если вы уже запустили программу ранее, то просто откроется нужный файл.

• По умолчанию программа AutoCAD не создает ярлык на панели быстрого запуска, однако вы можете сделать это, перетащив туда ярлык с Рабочего столаили из меню Пускпри нажатой клавише Ctrl. Запуск приложения с данной панели удобен тем, что для этого не нужно открывать меню. Кроме того, панель быстрого запуска всегда отображается на экране, в то время как Рабочий столможет быть закрыт запущенными приложениями.

Открыв программу любым удобным способом, вы увидите на экране окно New Features Workshop(Семинар по новым возможностям) (рис. 1.1).

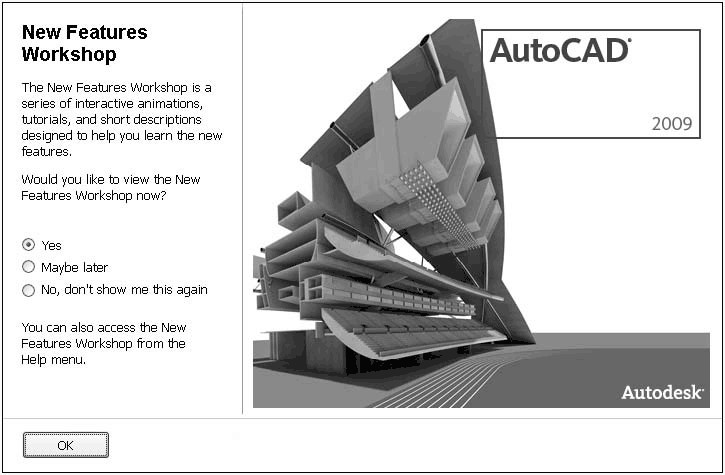

Рис. 1.1. Окно New Features Workshop (Семинар по новым возможностям)

Если вы работали с предыдущими версиями AutoCAD, то можете ознакомиться с новыми возможностями продукта в окне справки. Если вы ранее не сталкивались с этой программой, просто откажитесь от просмотра семинара. Чтобы данное окно не появлялось каждый раз при запуске AutoCAD, установите переключатель в положение No, don′t show me this again(Больше не предлагать). В дальнейшем при необходимости вы сможете открыть его в любой момент.

Нажав кнопку OK, вы увидите на экране рабочее окно программы AutoCAD 2009 (рис. 1.2).

Рис. 1.2. Рабочее окно AutoCAD 2009

Возможно, на первый взгляд окно программы покажется вам очень сложным и громоздким, однако на самом деле интерфейс очень удобен и способен адаптироваться под конкретные задачи.

Интерфейс программы

Окно программы AutoCAD состоит из нескольких частей, каждая из которых выполняет определенные функции: ввод команд, отображение необходимой при черчении информации и т. д. Некоторые инструменты взаимодополняют и даже могут замещать друг друга.

Подробно рассмотрим основные элементы интерфейса программы.

Центральная область рабочего окна программы называется графическим экраном. В этой области выполняются все построения. На графическом экране указатель мыши приобретает вид перекрестья (рис. 1.3) и способен выполнять функции, используемые в проектировании: привязка к объектам, задание координат и направления. При выходе за границы графического экрана указатель приобретает привычный вид.

Рис. 1.3. Вкладки переключения между пространствами листов и модели

В верхней части окна находится лентас вкладками, на которых расположены кнопки команд (см. рис. 1.2). Она заменила пункты меню, используемые в предыдущих версиях программы. Для пользователей, предпочитающих прежний вид окна, предусмотрена возможность переключения в режим, называемый классическим.

Рассмотрим ленту со вкладками для рисования двухмерных объектов (видоизмененная лента для рисования трехмерных объектов рассмотрена в главе 9).

• Home(Основная) – здесь собраны основные средства, используемые при работе с чертежами. Данная вкладка содержит следующие группы команд.

– Draw(Черчение) – позволяет создавать графические примитивы, наносить штриховку, создавать области или полилинии из замкнутых элементов, различные маскирующие объекты и др.

– Modify(Редактирование) – содержит инструменты для такого преобразования объектов, как масштабирование, удлинение, поворот и др., а также редактирование штриховки, сплайна, текста и других объектов.

– Layers(Слои) – позволяет работать со слоями.

– Annotation(Аннотация) – содержит инструменты для создания текста, таблиц, нанесения размеров.

– Properties(Свойства) – позволяет управлять свойствами объектов.

– Utilities(Утилиты) – содержит инструменты для выполнения стандартных для Windows операций с буфером обмена (выделения, вырезания, копирования, вставки), а также инструменты масштабирования.

• Blocks & References(Блоки и связи) – содержит инструменты для работы с блоками и связями. На вкладке присутствуют следующие группы команд.

– Block(Блок) – предназначена для создания, вставки и редактирования блоков.

– Attributes(Атрибуты) – позволяет создавать и редактировать атрибуты данных, находящихся в блоках.

– Reference(Связь) – предназначена для управления связями.

– Import(Импорт) – используется для импорта файлов других форматов.

– Data(Данные) – содержит инструменты для работы с обновляемыми полями, объектами OLE, гиперссылками и другими объектами.

– Linking & Extraction(Связывание и распаковка) – содержит команды для работы со связями.

• Annotate(Аннотация) – здесь собраны инструменты для создания текстовых надписей в документе. Ниже представлено описание групп команд.

– Text(Текст) – содержит инструменты для работы с текстом (размер шрифта, цвет и др.).

– Dimensions(Размеры) – предназначена для установки размеров.

– Multileaders(Выноски) – позволяет создавать и редактировать выноски.

– Tables(Таблицы) – содержит инструменты для работы с таблицами.

– Markup(Выделение) – содержит инструменты для создания областей выделения.

– Annotating Scaling(Масштабирование аннотаций) – используется для изменения масштаба аннотаций.

• Tools(Сервис) – содержит инструменты для изменения различных настроек программы, вызова на экран вспомогательных окон, а также адаптации интерфейса приложения (рабочего пространства, панели инструментов, меню, контекстных меню и сочетания клавиш) для решения конкретных задач. На этой вкладке также находится группа команд для работы с макросами, создаваемыми на языке программирования VBA.

• View(Отображение) – позволяет управлять отображением объектов на экране. Рассмотрим некоторые группы команд, которые присутствуют на этой вкладке.

– UCS(ПСК) – содержит команды для создания новых ПСК(пользовательских систем координат) с использованием различных методов, а также для редактирования имеющихся систем. Команда Named(Именованные ПСК) открывает диалоговое окно, отображающее сохраненные пользовательские системы координат.

– Viewports(Видовые экраны) – позволяет выполнять операции по созданию и редактированию плавающих видовых экранов.

– Palettes(Палитры) – предоставляет быстрый доступ к палитрам инструментов, которые позволяют управлять свойствами объектов; выполнять различные вычисления; управлять связями с другими файлами чертежей, публиковать подшивки листов, групп листов или отдельных листов; управлять пометками, добавленными к документу, а также такими объектами чертежей, как блоки, внешние ссылки или образцы штриховки.

– Window(Окно) – содержит команды, используемые при работе с несколькими открытыми чертежами, и служит для поддержки многодокументного режима работы. С помощью этой группы вы можете размещать окна документов в рабочей области программы, а также фиксировать положение окон.

• Output(Вывод) – содержит группы команд для настройки параметров документа перед печатью, предварительного просмотра и вывода документа, публикации в Интернете и экспорта.

При выборе определенных объектов на ленте могут появляться дополнительные вкладки для работы с ними. Если вы вставите в текст, например, таблицу, на ленте появится вкладка Table(Таблица) с инструментами для ее редактирования.

По умолчанию на ленте расположены все основные вкладки, а на них, в свою очередь, все группы команд. Чтобы убрать вкладку с ленты, щелкните на ленте правой кнопкой мыши и в меню Tabs(Вкладки) снимите флажок возле названия вкладки, которую хотите удалить с ленты. Если хотите убрать с вкладки какую-либо группу команд, щелкните правой кнопкой мыши на вкладке и в меню Panels(Группы) снимите флажок рядом с названием группы, которую необходимо скрыть. Аналогично действуйте, если хотите добавить вкладку или группу на ленту, однако в данном случае флажки придется устанавливать рядом с нужным пунктом.

Над лентой расположен Menu Browser(Обозреватель меню) (кнопка с буквой «А»). В нем вы найдете пункты меню, которые заменяли ленту с вкладками в предыдущих версиях AutoCAD, а также некоторые другие элементы. Кстати, список недавно открытых документов (пункт Open Documents) дополнен эскизами изображений.

Рядом с Menu Browser(Обозреватель меню) находится панель быстрого доступа. По умолчанию на ней присутствуют кнопки часто используемых команд: New(Создать), Open(Открыть), Save(Сохранить), Plot(Печать), Undo(Назад), Redo(Вперед).

Внимание!

Вы можете самостоятельно добавить на панель быстрого доступа необходимые элементы. Для этого щелкните на панели правой кнопкой мыши и выберите пункт Customize Quick Access Toolbars (Настройка панели быстрого доступа). Откроется окно Customize User Interface (Настройка интерфейса пользователя), в основной части которого по умолчанию расположен полный список команд AutoCAD 2009. Чтобы быстрее найти нужную команду, вы можете выбрать в раскрывающемся списке, находящемся выше, необходимую категорию. Итак, подведите указатель к нужной команде, щелкните на ней кнопкой мыши и, не отпуская ее, перетащите на панель быстрого доступа, после чего отпустите кнопку мыши. В окне Customize User Interface (Настройка интерфейса пользователя) нажмите кнопку ОК.

В нижней левой части окна программы (см. рис. 1.3) отображаются вкладки Model(Модель), Layout1(Лист 1) и Layout2(Лист 2). По умолчанию активной является вкладка Model(Модель), которая означает, что на экране отображено двух– или трехмерное пространство модели. При щелчке на какой-либо из вкладок Layout(Лист) (их количество может быть любым) вы перейдете к пространству листа, о работе с которым будет рассказано в главе 8. Слева от вкладок расположены кнопки перехода между вкладками.

В нижней левой части графического экрана отображается указатель пользовательской системы координат(ПСК) (см. рис. 1.3.) По умолчанию в программе AutoCAD используется МСК – мировая система координат (WCS – World Coordinate System), ее указатель расположен в точке с координатами (0; 0; 0).

Справа и снизу от графического экрана находятся полосы прокрутки, предназначенные для перемещения по чертежу. По умолчанию полосы прокрутки не отображаются, поэтому при первом запуске вы их не увидите.

В самом низу окна расположена строка состоянияс набором кнопок для управления отображением чертежа.

Программа AutoCAD позволяет пользователю самому определить цвет различных элементов рабочего окна. Для этого выполните следующие действия.

1. Щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы. Появится меню для выбора команд управления программой.

2. Выполните команду меню Tools → Options(Сервис → Параметры).

3. В открывшемся диалоговом окне перейдите на вкладку Display(Экран) (рис. 1.4).

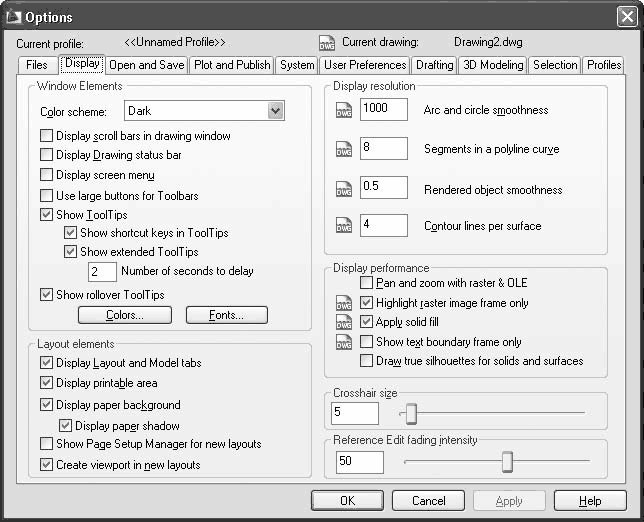

Рис. 1.4. Вкладка Display (Экран) диалогового окна Options (Параметры)

4. В области Window Elements(Элементы окна) щелкните на кнопке Colors(Цвета).

5. В появившемся окне Drawing Window Colors(Цвета окна чертежа) выберите в списке Context(Контекст) разновидность окна программы, в списке Inteface element(Элемент интерфейса) – элемент и затем в раскрывающемся списке Color(Цвет) нужный вам цвет.

Так, например, чтобы изменить фон пространства модели на белый, необходимо в списке Context(Контекст) выбрать пункт 2D model space(Пространство двухмерной модели), в списке Inteface element(Элемент интерфейса) – Uniform background(Однородный фон) и в списке Color(Цвет) – White(Белый). При этом в поле Preview(Предварительный просмотр) цвет фона изменится на белый (рис. 1.5).

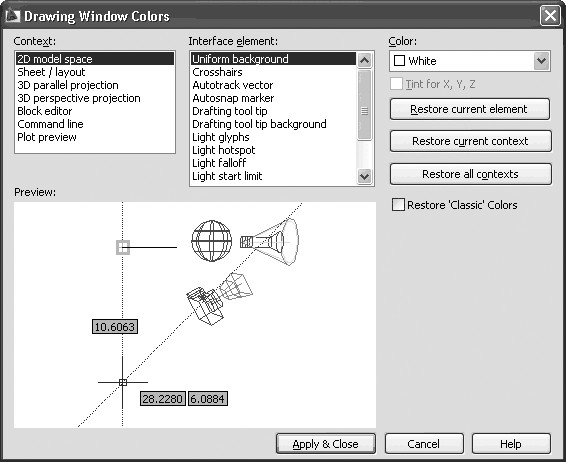

Рис. 1.5. Изменение фона пространства модели

6. Нажмите кнопку Apply & Close(Принять и закрыть) для сохранения изменений и выхода из диалогового окна.

Примечание

В области Window Elements (Элементы окна) вы также можете включить отображение полос прокрутки, установив флажок Display scroll bars in drawing window (Отображать полосы прокрутки на графическом экране).

Чтобы перейти к классическому виду рабочего окна программы, щелкните на кнопке меню с буквой «А» и выполните команду Tools → Workspaces → AutoCAD Classic(Сервис → Рабочее пространство → Классический AutoCAD). Окно программы отобразится в классическом виде, более привычном для пользователей прежних версий (рис. 1.6).

Рис. 1.6. Классический вид окна программы AutoCAD

Познакомимся с ним подробнее.

Строка меню включает в себя множество пунктов для вызова различных команд и открытия диалоговых окон.

Рассмотрим имеющиеся в программе пункты меню.

• File(Файл). Здесь находятся команды обработки файлов: создания, сохранения, восстановления. Кроме того, это меню содержит команды, используемые для печати документов.

• Edit(Правка). Пункты данного меню позволяют выполнять стандартные для Windows операции работы с буфером обмена (вырезать, копировать, вставить), а также специальные вставки. Здесь также расположены команды поиска, выделения и удаления.

• View(Вид). С помощью команд данного меню вы можете управлять отображением объектов на экране. Здесь расположены такие подменю, как Zoom(Зумирование), Pan(Панорамирование) и др. В этом же меню находятся команды регенерации чертежей. Кроме того, меню View(Вид) содержит команду Toolbars(Панели), при выборе которой на экране отображается диалоговое окно Customize User Interface(Настройка интерфейса пользователя); с помощью данного окна вы сможете создавать собственные меню, панели инструментов, назначать сочетания клавиш для быстрого вызова команд и окон, а также редактировать имеющиеся. Более подробно об этом диалоговом окне будет рассказано ниже.

• Insert(Слияние). Команды этого меню позволяют вставлять в поле чертежа блоки и объекты, созданные ранее в сторонних приложениях, а также импортировать в AutoCAD различные файлы.

• Format(Формат). Данное меню предназначено для вызова диалоговых окон, помогающих определить множество параметров черчения. Последняя команда, Rename(Переименовать), служит для переименования различных объектов программы, таких как слои, материалы, блоки и др.

• Tools(Сервис). Здесь вы можете изменять различные настройки программы, вызывать на экран вспомогательные окна, а также загружать внешние приложения и управлять ими. В этом же меню находится группа команд для работы с макросами, создаваемыми на языке программирования VBA.

Подменю Workspaces(Рабочие пространства) предоставляет доступ к рабочим пространствам программы. Оно служит для переключения между пространствами, а также для их настройки и сохранения.

Палитры программы сгруппированы в отдельное подменю – Palettes(Палитры). Рассмотрим его.

– Ribbon(Лента) – инструмент, появившийся в AutoCAD 2009 и являющийся мощным средством управления. Представляет собой специальную палитру, на вкладках которой отображаются различные элементы управления.

– С помощью палитры Properties(Свойства) пользователь может управлять свойствами объектов.

– Layer(Слой) – содержит команды для работы со слоями.

– Палитра Tool Palettes(Инструментальные палитры) – содержит различные объекты, такие как блоки, образцы штриховок и т. д. в одном окне для упрощения доступа к ним.

– С помощью палитры QuickCalc(Быстрый подсчет) вы можете выполнить различные вычисления (эту палитру можно также вызвать сочетанием клавиш Ctrl+8).

– Палитра External References(Внешние связи) позволяет управлять связями с другими файлами чертежей.

– Палитра Sheet Set Manager(Диспетчер подшивок) служит для публикации подшивок листов, групп листов или отдельных листов.

– Палитра Markup Set Manager(Управление пометками) управляет пометками, добавленными к документу.

– Палитра DesignCenter(Центр управления) управляет такими объектами чертежей, как блоки, внешние ссылки, а также образцы штриховки.

Подменю Palettes(Палитры) также позволяет вызывать различные палитры для работы с освещением, материалами и визуализацией объектов. Их применение будет рассмотрено в главах, рассказывающих о работе с трехмерными телами. Последняя палитра – dbConnect(Связь с базами данных) – предназначена для работы с базами данных.

Далее в меню Tools(Сервис) находятся команды Spelling(Орфография), которая позволяет проверить орфографию в выбранном пользователем тексте, Quick Select(Быстрый выбор) служит для быстрого создания групп объектов, Draw Order(Порядок следования) предоставляет возможность переносить объекты на заданный план.

Панели инструментов

Панели инструментов являются графическим интерфейсом команд программы AutoCAD. Визуально это графические кнопки, вызывающие соответствующие им команды. Помимо графического изображения, о назначении кнопки вы можете узнать, подведя к ней указатель мыши. На экране появится всплывающая подсказка с кратким описанием команды. Если для команды назначено сочетание клавиш быстрого вызова, оно также будет показано во всплывающей подсказке. На рис. 1.7 показана панель инструментов Standard(Стандартная) с указателем мыши, наведенным на кнопку Save(Сохранить).

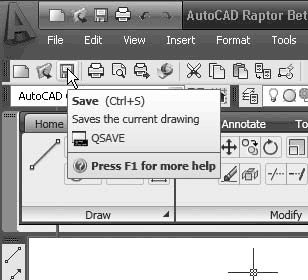

Рис. 1.7. Подсказки панели инструментов

Многие кнопки на панелях инструментов дублируют команды на ленте или в меню (если вы работаете с классическим интерфейсом программы). Пользователь может выбрать более удобный для него способ вызова команды.

В нижнем правом углу некоторых кнопок имеется маленькая черная стрелка. Если некоторое время удерживать на ней нажатой левую кнопку мыши, на экране появится меню с дополнительными элементами. На рис. 1.8 показано меню Zoom(Масштабирование) панели инструментов Standard(Стандартная).

Рис. 1.8. Меню дополнительных инструментов Zoom (Масштабирование)

Панели инструментов могут быть закрепленными (в таком состоянии они отображаются по умолчанию) и плавающими. Название плавающей панели инструментов можно увидеть во всплывающей подсказке при наведении указателя мыши на панель. Для закрытия плавающей панели инструментов предназначена кнопка с крестиком, расположенная в правой части. Кнопки плавающей панели инструментов могут располагаться как в один ряд, так и в несколько. Чтобы сделать панель плавающей, достаточно перетащить ее с помощью мыши на некоторое расстояние от края графического экрана. На рис. 1.9 показана плавающая панель инструментов Standard(Стандартная) с различным расположением кнопок.

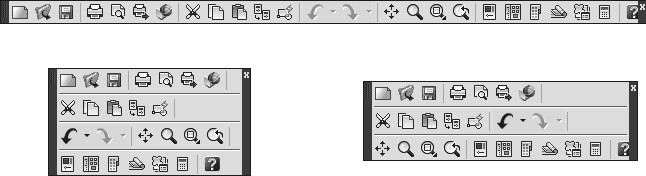

Рис. 1.9. Различные состояния панели инструментов Standard (Стандартная)

Примечание

Если вы не хотите, чтобы панель инструментов «приклеивалась» к краю графического экрана, при перемещении панели удерживайте нажатой клавишу Ctrl.

Всего в AutoCAD 2009 имеется 38 панелей инструментов. Чтобы отобразить или скрыть панель инструментов, щелкните на любой из них правой кнопкой мыши. На экране появится меню, содержащее список доступных панелей. Для отображения/скрытия любой из панелей выберите ее в меню. В нижней части меню расположено подменю Lock Location(Место фиксации), с помощью которого вы можете блокировать положение панелей инструментов и палитр. Так, например, чтобы отобразить панель инструментов View(Вид) и блокировать ее, необходимо выполнить следующие действия.

1. Щелкните правой кнопкой мыши на любой панели инструментов и в открывшемся меню выберите панель инструментов View(Вид) (рис. 1.10).

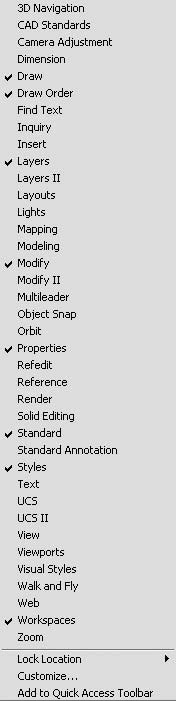

Рис. 1.10. Меню отображения/скрытия панелей инструментов

2. С помощью мыши перетащите панель инструментов, как показано на рис. 1.11.

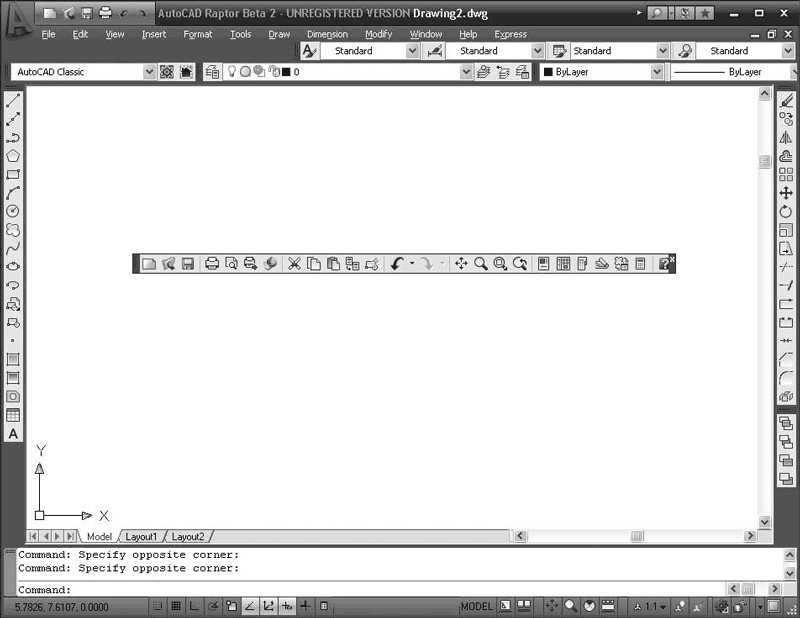

Рис. 1.11. Перетаскивание панели инструментов

3. Щелкнув правой кнопкой мыши на панели, откройте меню и выполните команду закрепления плавающих панелей инструментов: Lock Location → Floating Toolbars/Panels(Место фиксации → Плавающие панели инструментов) (рис. 1.12).

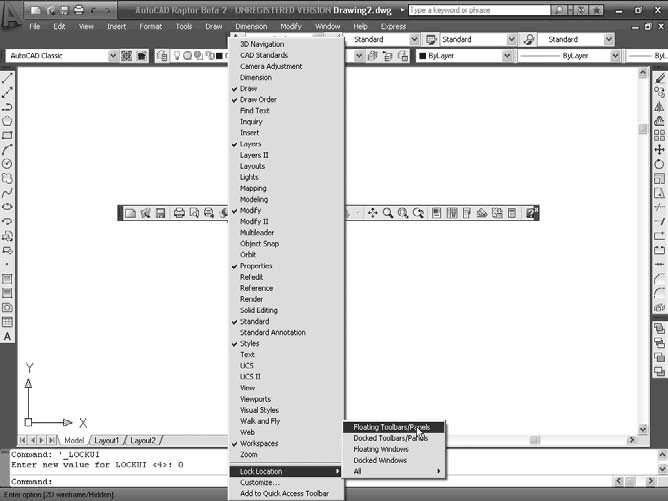

Рис. 1.12. Блокирование размещения панели инструментов

Панель будет блокирована, и вы не сможете перемещать ее по рабочему окну. Для отмены блокирования снова выполните эту же команду.

По умолчанию в рабочей области программы AutoCAD 2009 отображены восемь наиболее часто используемых панелей инструментов, присоединенных к верхней, левой и правой сторонам графического экрана программы. Остановимся на двух наиболее часто используемых панелях инструментов.

• Stadard(Стандартная) (см. рис. 1.7) – содержит кнопки, предназначенные для вызова базовых команд, таких как создание, открытие, сохранение файла, просмотр проекта перед печатью и вывод его на печать (Plot), операции с буфером обмена, отмена и возврат действий. Кроме того, здесь расположены команды вызова палитр программы.

Командная строка

Командная строка (рис. 1.14) расположена ниже графического экрана программы и позволяет пользователю вводить команды с клавиатуры. В ранних версиях она была основным инструментом диалога пользователя и программы, однако с выходом новых версий программы значение этого элемента все более уменьшается. Существенную роль в этом сыграло появление в AutoCAD 2006 динамического ввода, позволяющего вводить команды в области рисования, рядом с графическим курсором. Тем не менее командная строка еще выполняет некоторые функции, оставаясь достаточно важным элементом интерфейса, и при работе вы периодически будете ее использовать.

Рис. 1.14. Командная строка

Независимо от способа ввода команда отображается в командной строке. Кроме того, здесь присутствуют все параметры команды, а также подсказки. После ввода команды в командной строке появится запрос на действие с доступными параметрами команды. Вы можете задать параметры, запустить выполнение команды или прервать его, нажав клавишу Esc.

Командная строка хранит историю введенных команд. Однако поскольку область команд занимает две строки, просмотр истории затруднителен. Вы можете увеличить размер командной строки, но это уменьшит область графического экрана, что очень неудобно. Для решения данной проблемы в программе AutoCAD предусмотрено отображение области команд в отдельном окне. Если вам нужно просмотреть историю команд, нажмите клавишу F2, и на экране появится окно AutoCAD Text Window(Текстовое окно AutoCAD) с необходимой информацией (рис. 1.15). Чтобы убрать его, нажмите еще раз клавишу F2.

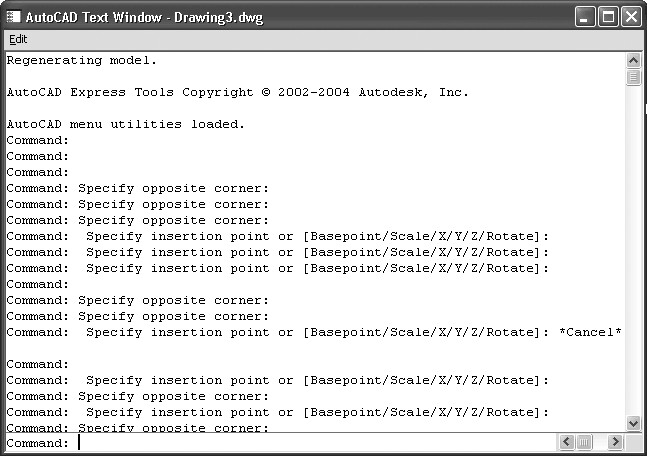

Рис. 1.15. Диалоговое окно AutoCAD Text Window (Текстовое окно AutoCAD)

Строка состояния

В самой нижней части рабочей области программы расположена строка состояния (рис. 1.16).

Рис. 1.16. Строка состояния

Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения. Коротко рассмотрим назначение кнопок.

Snap Mode(Шаговый режим) – включает/отключает режим привязки. Эту кнопку дублирует клавиша F9на клавиатуре.

Grid Display(Отображение сетки) – включает/отключает отображение на экране сетки. Нажатие этой кнопки равнозначно нажатию клавиши F7.

Ortho Mode(Ортогональный режим) – включает/отключает ортогональный режим. При включенном данном режиме перемещение курсора ограничено горизонтальным и вертикальным направлениями. Эту кнопку дублирует клавиша F8.

Палитры

Палитры AutoCAD – это отдельные окна, предоставляющие дополнительные функции (рис. 1.18). По сути, это те же панели инструментов, позволяющие, однако, выполнять более разнообразные действия и работающие в диалоговом режиме.

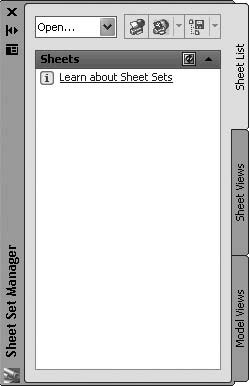

Рис. 1.18. Палитра Sheet Set Manager (Диспетчер подшивок)

Как и панели, палитры могут быть плавающими и прикрепленными. В плавающем режиме у палитры появляется заголовок, содержащий название палитры и три кнопки. Верхняя кнопка с крестиком служит для закрытия панели. Расположенная далее кнопка со стрелками позволяет включить/отключить скрытие палитры. Эта функция позволяет палитре не занимать лишнее место и при этом оставаться постоянно доступной. Самая нижняя кнопка открывает меню (рис. 1.19), с помощью которого вы можете закрепить палитру у левого или правого края рабочей области, разрешить/запретить закрепление, разрешить/запретить скрытие панели. Кроме этих пунктов, могут быть и другие, характерные для конкретной палитры.

Рис. 1.19. Меню палитры Sheet Set Manager (Диспетчер подшивок)

Чтобы получить доступ к палитрам, выполните команду ленты View → Palettes → Tool Palettes(Отображение → Палитры → Инструментальные палитры).

Настройка пользовательского интерфейса

Программа AutoCAD предоставляет пользователю широкие возможности адаптации интерфейса для решения конкретных задач. Управлять настраиваемыми элементами интерфейса, к которым относятся рабочее простран ство, панели инструментов, меню, контекстные меню и сочетания клавиш, можно с помощью диалогового окна Customize User Interface(Настройка интерфейса пользователя) (рис. 1.20). Чтобы открыть это окно, нажмите кнопку User Interface(Интерфейс пользователя) на вкладке Tools(Сервис) в группе Customization(Адаптация) ленты или выполните команду меню Tools → Customize → Interface(Сервис → Адаптация → Интерфейс). Вы также можете щелкнуть правой кнопкой мыши на любой вкладке ленты или на любой панели инструментов и в контекстном меню выполнить команду Customize(Адаптация).

Рис. 1.20. Диалоговое окно Customize User Interface (Настройка интерфейса пользователя)

Окно открывается на вкладке Customize(Адаптация), которая содержит четыре области.

• Customizations in All CUI Files(Адаптация во все файлы НПИ) – здесь представлены элементы настраиваемого пользовательского интерфейса, в которые можно вносить изменения; вы можете изменять все файлы интерфейса или выбрать какой-либо один из раскрывающегося списка, расположенного в верхней части области (рис. 1.21).

Рис. 1.21. Список файлов НПИ

• Command List(Список команд) – содержит полный список команд AutoCAD 2009. Для упрощения поиска команды вы можете выбрать в списке категорию, к которой принадлежит нужная вам команда.

• Preview(Предварительный просмотр) – отображает внешний вид выделенного объекта. Здесь же можно изменить вид значка какой-либо команды. Для этого выделите команду в списке Command List(Список команд) или Customizations in All CUI Files(Адаптация во все файлы НПИ) и в области Button Image(Значок кнопки) выберите один из предложенных значков. Если вы хотите вручную нарисовать значок, нажмите кнопку Edit(Изменить). На экране отобразится диалоговое окно Button Editor(Редактор кнопок) (рис. 1.22). Инструменты, предоставляемые редактором, аналогичны инструментам графического редактора Paint– стандартного инструмента операционной системы Windows.

Установки файлов чертежей

Все чертежи, созданные в программе AutoCAD, хранятся в файлах с расширением DWG. В таком файле хранится полная информация о чертеже: всевозможные стили, параметры, такие как единицы измерения, режимы черчения и т. д. По мере развития программы формат используемых файлов также не оставался неизменным, поэтому чертежи, созданные в более новых версиях AutoCAD, не могут быть открыты в более старых. С выходом AutoCAD 2009 в формат DWG также были внесены изменения, поэтому чертежи, по умолчанию сохраненные в AutoCAD 2009, не будут открываться в более ранних версиях.

Для создания нового файла можно применить один из двух способов:

• без использования окна начала работы (этот способ наиболее простой и применяется по умолчанию);

• с заданием различных параметров в окне начала загрузки.

Создание нового документа без использования окна начала работы

Для создания нового файла упрощенным способом необходимо выполнить следующие действия.

1. Щелкните на кнопке New(Новый) на панели быстрого доступа или выполните команду меню File → New(Файл → Новый). На экране отобразится диалоговое окно Select template(Выбор шаблона) (рис. 1.26). Это окно похоже на стандартное окно выбора файлов операционной системы Windows и отображает содержимое каталога Template(Шаблон), принадлежащего директории, в которую была установлена программа AutoCAD. В данной папке находятся файлы с расширением DWT, которые представляют собой готовые шаблоны чертежей, обладающие некоторыми настройками и использующиеся как основа для создания документов.

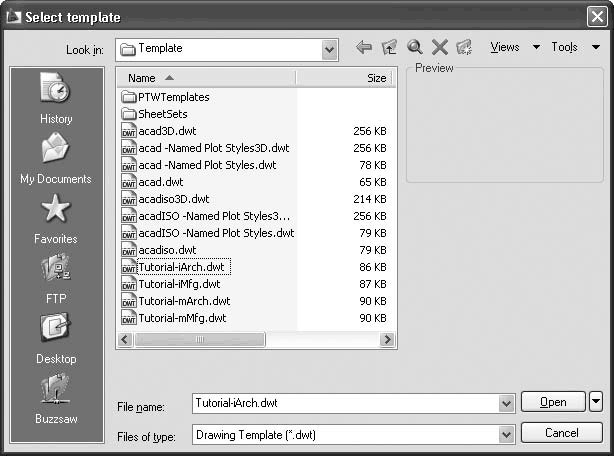

Рис. 1.26. Диалоговое окно Select template (Выбор шаблона)

2. Выделите нужный шаблон. При этом в области Preview(Образец), расположенной в правой части окна, появится изображение объектов, которые имеются в выбранном шаблоне.

3. Выберите нужный шаблон и нажмите кнопку Open(Открыть).

Примечание

По умолчанию программа AutoCAD не содержит шаблонов, созданных по русским стандартам черчения, поэтому при необходимости следует самостоятельно добавить файлы нужных шаблонов в каталог Template (Шаблон).

4. Если вы не хотите, чтобы в новом чертеже использовался какой-либо шаблон, нажмите маленькую кнопку со стрелкой, расположенную справа от кнопки Open(Открыть). В открывшемся меню (рис. 1.27) выберите единицы измерения чертежа (метрические или британские), и на основе этого будет создан новый файл. Если выбрать в меню пункт Open(Открыть), файл будет создан на основе выделенного в данный момент шаблона.

Рис. 1.27. Создание чертежа без шаблона

Создание нового документа с помощью окна начала работы

Чтобы при создании нового файла использовалось окно начала работы, необходимо присвоить значение 1системной переменной STARTUP. Для этого выполните следующие действия.

1. Введите в командную строку название переменной и нажмите клавишу Enterили Пробел. Появится запрос:

Enter new value for STARTUP <0>:

2. Введите 1и снова нажмите клавишу Enterили Пробел.

3. Щелкните на кнопке New(Новый) на панели быстрого доступа или выполните команду меню File → New(Файл → Новый). На экране появится диалоговое окно Create New Drawing(Создание нового чертежа) (рис. 1.28).

Рис. 1.28. Диалоговое окно Create New Drawing (Создание нового чертежа)

Рассмотрим основные элементы этого окна.

– Заметьте, первая кнопка Open a Drawing(Открытие чертежа) неактивна.

– Выйдите из программы AutoCAD и снова запустите ее. Теперь при щелчке на кнопке New(Новый) на панели быстрого доступа или при выполнении команды File → New(Файл → Новый) будет открываться окно Startup(Запуск), в котором кнопка Open a Drawing(Открытие чертежа) будет активна (рис. 1.29). При нажатии кнопки внутри окна отобразится область Select a File(Выберите файл), позволяющая выбрать созданный ранее файл и открыть его. Если нужный файл отсутствует в данной области, вы можете нажать кнопку Browse(Обзор) и в открывшемся окне Select File(Выбор файла) найти нужный файл. Это окно очень похоже на описанное выше окно Select template(Выбор шаблона).

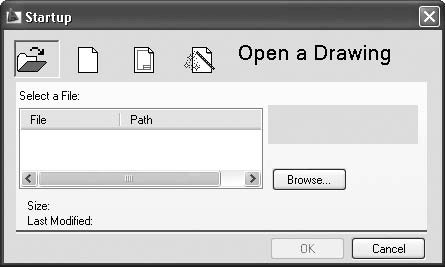

Рис. 1.29. Открытие чертежа

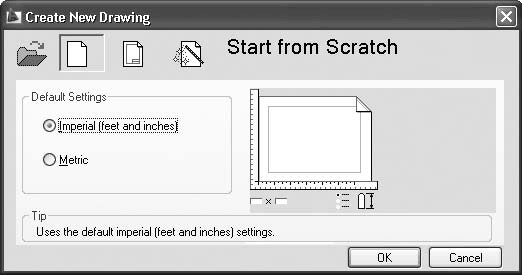

– Вторая кнопка – Start from Scratch(Простейший шаблон) (нажата на рис. 1.28). С ее помощью создается чертеж, не отличающийся от чертежа, созданного первым способом (без использования окна начала работы) без выбора шаблона.

Сохранение и завершение работы

Для сохранения документа нажмите кнопку Save(Сохранить) на панели быстрого доступа либо на панели инструментов Standard(Стандартная). Можно также выполнить команду меню File → Save(Файл → Сохранить). На экране появится диалоговое окно Save Drawing As(Сохранение чертежа) (рис. 1.32).

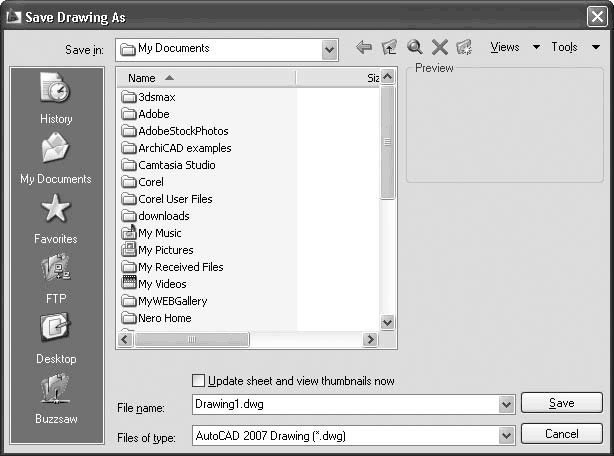

Рис. 1.32. Окно сохранения чертежа

В нем вы можете выбрать каталог для сохранения, название файла, а также его тип: DWG или DXF (тип файлов, который можно открыть в других приложениях, а не только в AutoCAD). При этом вы можете указать версию формата, то есть, например, сохранить чертеж в формате, совместимом с ранними версиями программы.

Если вы хотите сохранить файл под другим названием, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню File → Save As(Файл → Сохранить как). На экране появится то же диалоговое окно Save Drawing As(Сохранение чертежа), в котором можно ввести нужное имя. При этом будет создана копия файла: то, что вы сделали до этого момента, будет сохранено в прежнем месте под прежним названием.

Чтобы закрыть чертеж, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню File → Close(Файл → Закрыть) либо нажмите кнопку с крестиком в правом верхнем углу чертежа. Для завершения работы программы нажмите сочетание клавиш Ctrl+Qили щелкните на кнопке меню с буквой «А» и выполните команду меню File → Exit(Файл → Выход).

Можно также нажать кнопку с крестиком в правом верхнем углу программы.

Работа со справочной системой AutoCAD

Справочная система программы AutoCAD реализована на основе стандартной справочной системы операционной системы Windows, с которой вы могли сталкиваться и ранее, при работе с другими приложениями. Справочная система содержит исчерпывающую информацию по работе с AutoCAD. Предусмотрено несколько способов получения данных по интересующему вас вопросу, рассмотрим каждый из них.

Поиск нужной информации в справочной системе программы

Наиболее простой способ вызова справочной системы AutoCAD – нажатие на клавиатуре клавиши F1, которая является стандартной для вызова справки во всех приложениях операционной системы Windows. Кроме этого, можно щелкнуть на кнопке меню с буквой «А» и воспользоваться командой меню Help → Help(Справка → Справка). Справка отобразится в отдельном окне (рис. 1.33) и, таким образом, не будет мешать работе с программой – вы можете одновременно работать с чертежом и справочной системой.

...
