В справочном пособии по каждой модели оружия приводится краткая история его разработки, описание конструктивных особенностей и тактико-технических характеристик, маркировочных обозначений, описано взаимодействие механизмов, а также разборка и сборка оружия. Текст дополняется многочисленным иллюстрационным материалом.

18+

Издание настоящей книги прежде всего должно служить цели ознакомления широких кругов с вопросами устройства, конструкции и условий работы созданных образцов оружия. Однако охватить весь громадный материал моделей оружия в рамках данной книги невозможно. Вследствие этого при составлении данного труда были подобраны как наиболее интересные, так и типичные образцы оружия. Таким образом ряд образцов был опущен, а описания образцов оружия даны с различной степенью детализации, но составлены по единой общей схеме, признанной автором книги наиболее удобной. Сведения, приведенные в книге, получены из открытой отечественной и зарубежной справочной литературы, периодической печати и ресурсов сети Интернет, а также в результате исследования образцов натурных коллекций. Следует также отметить, что ряд размерных и весовых характеристик моделей пистолетов у разных производителей может отличаться.

Раздел 1. Пистолеты

Пистолет Mitrailleuse/Le Gaulois
(Пулемет/Галл)

Изготовитель
Manufacture Francaise d’Armes et Cycles de Saint-Etienne
(Франция)

В 1891 году французским оружейником Pierre Blanchon (Пьером Бланшоном) в соавторстве с Etienne Mimard (Этьеном Мимаром) был разработан и запатентован карманный пистолет. В 1893 году пистолет под названием Mitrailleuse (пулемет) запустили в серийное производство на фабрике в Сент-Этьенне «Manufacture Francaise d’Armes et Cycles de Saint-Etienne» (MFAC). Для коммерческого названия оно оказалось как-то тяжеловесно, поэтому через несколько лет название было заменено. В 1896 году пистолет переименовали в Gaulois, что было более звучно и содержало в себе игру смыслов, ибо слово это переводится как «галл, житель галлии» или, если понимать слово как прилагательное, «шутливый, вольный, нескромный». Конструктивно пистолет Gaulois полностью аналогичен Mitrailleuse, отличаясь только маркировкой и надписями. Производство пистолетов Gaulois было прекращено перед началом Первой Мировой войны приблизительно в 1910 году. Существует шесть вариантов исполнения этого пистолета, которые отличаются друг от друга только качеством исполнения и декоративностью. Gaulois №1 представляет собой эконом вариант без каких-либо декоративных изысков, Gaulois №2 отличается декорированным корпусом, Gaulois №3 имеет декорированный ствол и корпус, ну а Gaulois №6 наиболее роскошно украшенный образец. Специально для этого оружия на фабрике «MFAC» был разработан и налажен выпуск патрона 8x9R. При стрельбе из пистолета Gaulois скорость пули составляла 110 м/с.

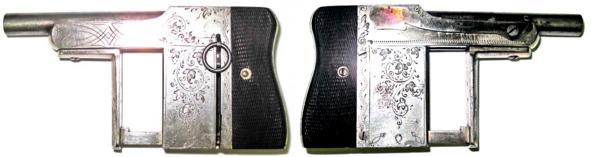

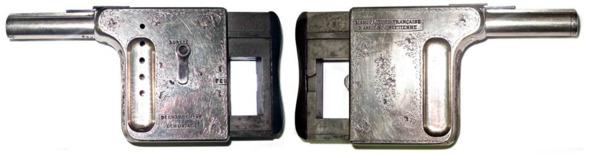

Рис. 1—2. Пистолет, вид слева и справа

Основные характеристики

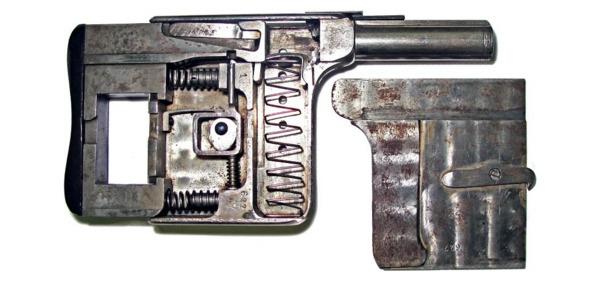

Рис. 3. Пистолет со снятой крышкой

Маркировочные обозначения и их расположение

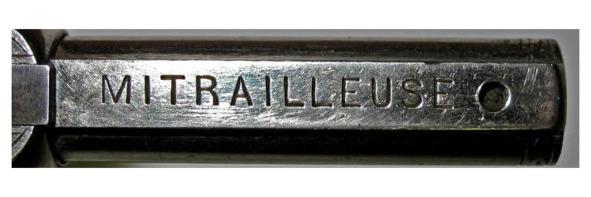

Рис. 4. Маркировочные обозначения на стволе сверху

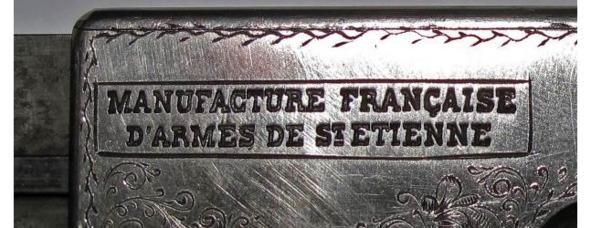

Рис. 5. Маркировочные обозначения на крышке рамки сверху

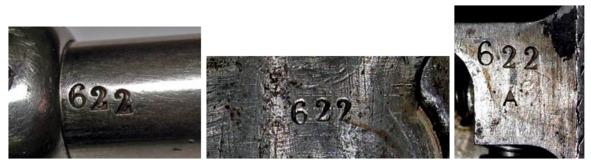

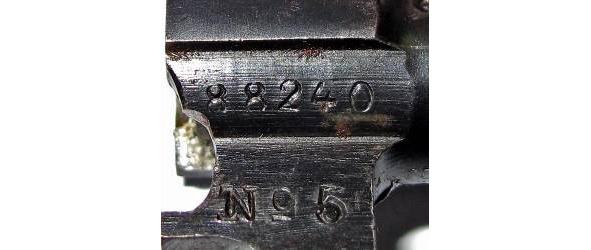

Рис. 6—8. Номер оружия на стволе снизу, на крышке рамки, на рамке

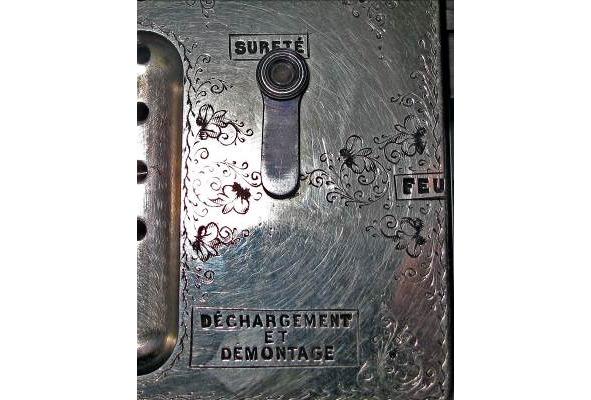

Рис. 9. Маркировочные обозначения на рамке слева

Краткие сведения об устройстве

Пистолет состоит из рамки, ствола, затвора и ударно-спускового механизма. Все детали пистолета, за исключением накладки затвора, изготовлены из металла, притягивающегося к магниту. Накладка затвора изготовлена из полимерного материала коричневого цвета. Ствол пистолета цилиндрической формы, длиной 55 мм, изготовлен из металла серого цвета. Ствол снизу крепится к рамке при помощи резьбового соединения. Канал ствола имеет четыре нареза правого направления. Внешний диаметр ствола 11 мм. Диаметр канала ствола у дульного среза по нарезам — 7,8 мм. Затвор пистолета представляет собой сложную фрезерованную деталь с пазами, выступами и вырезами. В затворе имеются три сквозных отверстия круглой формы. Два из них однотипные, служащие для размещения возвратных пружин, одно — для размещения ударника, боевой пружины и направляющей втулки. Торцевая часть затвора закрыта накладкой, которая крепится к нему при помощи резьбового соединения. Накладка изготовлена из полимерного материала коричневого цвета и имеет ромбовидную насечку. В верхней передней части затвора имеется канал (отверстие) для выхода бойка ударника, по бокам два выступа, служащих фиксаторами фланца гильзы. Рамка пистолета представляет собой деталь прямоугольной формы с пазами и выступами. В ней расположены детали возвратного и ударно-спускового механизмов, а также затвор и магазин. Крышка закрывает рамку при помощи защелки. В передней части рамки с правой стороны имеется выемка с четырьмя сквозными круглыми отверстиями, предназначенными для контроля количества патронов. Рамка покрыта гравировкой в виде растительного орнамента. Вверху со стороны дульного среза ствола имеется отверстие круглой формы с внутренней резьбой для мушки. Ударно-спусковой механизм ударникового типа, одинарного действия, с закрытым расположением курка. Пистолет не автоматический, его механика приводится в действие мускульной силой при нажатии на торцевую часть затвора. Предохранитель рычажного типа, его флажок расположен на левой стороне рамки и имеет три положения: включен, выключен и разборка. Магазин однорядный, коробчатого типа, расположен в передней части рамки. Внутри магазина находится подаватель с пружиной и винтом крепления.

Рис. 10. Части и детали пистолета при разборке: 1 — затвор, 2 — две возвратные пружины с направляющими, 3 — накладка затвора, 4 — направляющая втулка, 5 — боевая пружина, 6 — ударник, 7 — выбрасыватель, 8 — шептало с пружиной, 9 — пружина предохранителя, 10 — винт крепления пружины предохранителя, 11 — рамка со стволом, предохранителем и крышкой окна, 12 — подаватель магазина с пружиной и винтом крепления, 13 — крышка рамки.

Взаимодействие деталей, частей и механизмов1

При нажатии на затвор он движется вперед по пазам рамки досылая патрон в патронник, при этом взводится ударник. При достижении затвором крайнего переднего положения происходит запирание канала ствола, одновременно с этим ударник высвобождается и устремляется вперед. При ослаблении нажима на затвор он под действием возвратных пружин возвращается в крайнее заднее положение. При этом выбрасыватель извлекает гильзу вверх в окно.

Пистолет Le Merveilleux (Чудо)

Изготовитель
Jacques Ronchouse&Co. (Франция)

В середине 90-х годов 19 века Jacques Ronchouse (Жак Роншоус) принялся за разработку нового пистолета, получившего название Le Merveilleux (Чудо), который под этим названием успешно продавался во Франции и странах центральной Европы. Пистолеты имели калибр 6 мм и 8 мм (6 mm Le Merveilleux CF и 8 mm Le Merveilleux CF). Изготовителем оружия была французская компания Jacques Ronchouse&Co. в г. Сент-Этьен, Франция.

Рис. 11—12. Пистолет, вид слева и справа

Основные характеристики

Маркировочные обозначения и их расположение

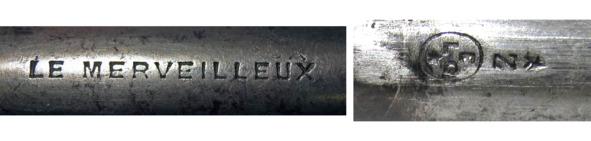

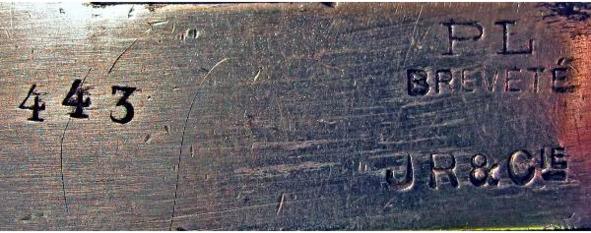

Рис. 13—14. Маркировочные обозначения на стволе сверху и снизу

Рис. 15. Маркировочные обозначения на рукоятки снизу

Краткие сведения об устройстве

Пистолет состоит из рамки, ствола, рычага перезаряжания и ударно-спускового механизма. Все детали пистолета, за исключением накладок, изготовлены из металла, притягивающегося к магниту. Накладки изготовлены из полимерного материала коричневого цвета. Ствол пистолета цилиндрической формы, длиной 84 мм, изготовлен из металла серого цвета, притягивающегося к магниту. Ствол снизу крепится к рамке при помощи винта. Канал ствола имеет четыре нареза левого направления. Внешний диаметр ствола 10,7 мм. Диаметр канала ствола у дульного среза по нарезам — 7,7 мм. Диаметр патронника — 8,1 мм. Под стволом расположена возвратная пружина. Рычаг перезаряжания расположен в передней части перед магазином, крепится к рамке и стволу сверху при помощи одного винта, снизу заходит в вырез магазина и далее рукоятку, где взаимодействует с боевой пружиной. На правой стороне в верхней части рамки шарнирно с помощью винта закреплена фигурная пластина. Выступ пластины треугольной формы выполняет роль выбрасывателя и одновременно препятствует выпадению патронов из магазина вверх под действие пружины подавателя магазина. В правой части рамки расположен вертикальный паз, в котором перемещается выступ подавателя магазина, в него продето кольцо. При полностью заряженном магазине выступ подавателя находится внизу рамки, по мере израсходования патронов он перемещается вверх. Рамка пистолета г-образной формы, представляет собой сложную фрезерованную деталь с пазами, выступами и вырезами. Корпус магазина и рамка покрыты гравировкой в виде растительного орнамента. В рамке расположены детали ударно-спускового механизма. Ударно-спусковой механизм куркового типа, одинарного действия, с закрытым расположением курка. Прицельные приспособления отсутствуют. Накладки рукоятки изготовлены из полимерного материала коричневого цвета, крепятся к рамке при помощи одного винта и имеют ромбовидную насечку. Винт крепления накладок одновременно является осью курка. Магазин коробчатого типа, крепится к рамке при помощи двух винтов.

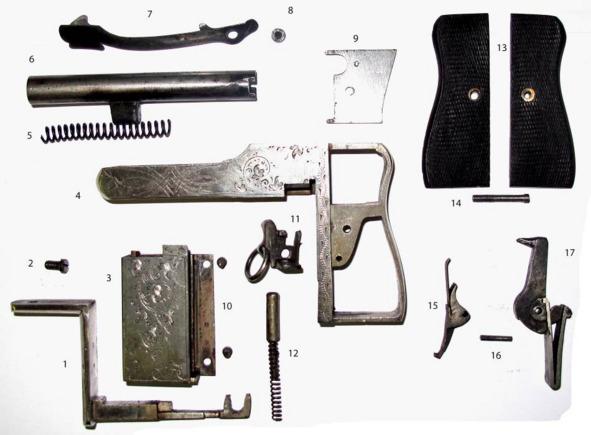

Рис. 16. Части и детали пистолета при разборке: 1 — рычаг перезаряжания, 2 — винт крепления рычага, 3 — корпус магазина, 4 — рамка, 5 — возвратная пружина, 6 — ствол, 7 — ограничитель и выбрасыватель, 8 — винт крепления ограничителя и выбрасывателя, 9 — боковая крышка, 10 — винты крепления корпуса магазина, 11 — подаватель, 12 — пружина подавателя со штоком, 13 — накладки рукоятки, 14 — винт крепления накладок, 15 — шептало с пружиной, 16 — ось шептала, 17 — курок с боевой пружиной

Взаимодействие деталей, частей и механизмов

При нажатии на рычаг перезаряжания он вместе со стволом отходит в крайнее заднее положение надвигаясь на патрон, находящийся на линии. По мере перемещения ствола в крайнее заднее положение его казенная часть отодвигает пластину с выбрасывателем вправо. Когда ствол пистолета достигает крайнего заднего положения, происходит запирание канала ствола. При ослаблении нажима на рычаг перезаряжания он под действием возвратной пружины перемещается вновь в переднее положение. При движении ствола вперед выбрасыватель упирается снизу в корпус гильзы и извлекает ее, одновременно закрывая верхнюю часть магазина.

Пистолет Le Francais мод. Policeman
(Ле Франсэ мод. Полисмен)

Изготовитель
Manufacture Francaise d’Armes et Cycles de Saint-Etienne
(Франция)

Компания Manufacture Francaise d’Armes et Cycles de Saint-Etienne (г. Сент-Этьенн, Франция) в 1922 году выпустила новую модель под названием «Полисмен» (Le Franсais Type Policeman). Это оружие отличалось от «model de Poche» только более длинным 88 мм стволом и характерным вступающей упорной втулкой в задней части затвора. Пистолет был официально поставлен на вооружение жандармерии Франции и выпускался вплоть до конца 60-х годов.

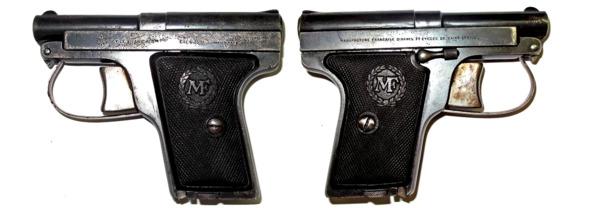

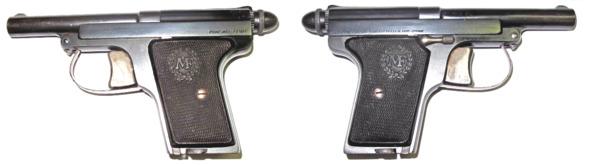

Рис. 17—18. Пистолет, вид слева и справа

Основные характеристики

Маркировочные обозначения и их расположение

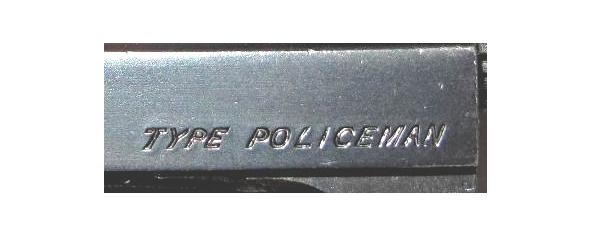

Рис. 19. Маркировочные обозначения на стволе сверху

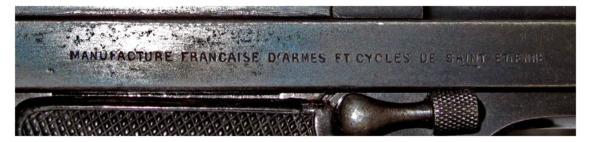

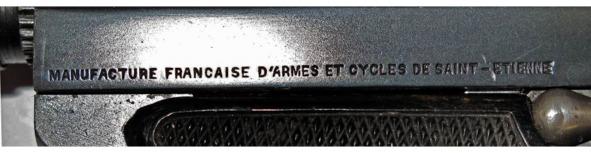

Рис. 20. Маркировочные обозначения на затворе справа

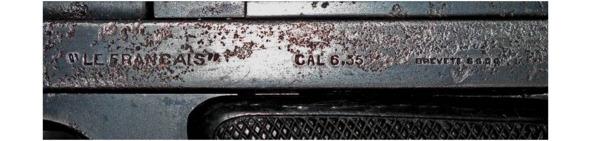

Рис. 21. Маркировочные обозначения на затворе слева

Рис. 22. Маркировочные обозначения на затворе слева

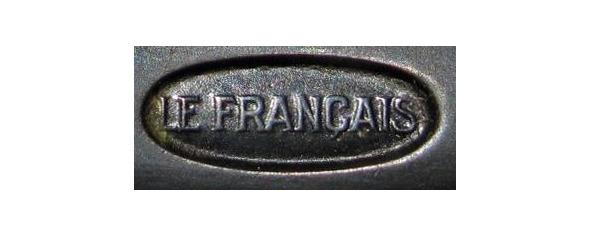

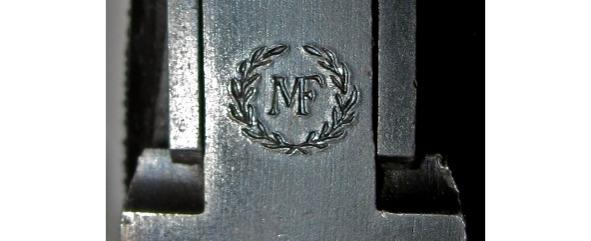

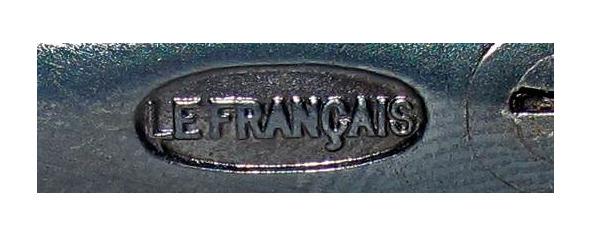

Рис. 23.Маркировочные обозначения на крышке магазина

Краткие сведения об устройстве

Пистолет состоит из рамки с рукояткой, ствола, затвора, ударно-спускового механизма и магазина. Ствол соединен с рамкой осью, которая проходит через отверстие выступа ствола и отверстия вилки рамки. Фиксация ствола осуществляется за счет подствольного крюка, расположенного на приливе ствола. Ствол пистолета цилиндрической формы длиной 88 мм. Канал ствола имеет шесть нарезов правого направления. Внешний диаметр ствола 12 мм. Диаметр канала ствола у дульного среза — 6,3 мм. Диаметр патронника — 7,1 мм. Рамка пистолета г-образной формы, представляет собой сложную фрезерованную деталь и выполнена как единое целое с основанием рукоятки. Рамка в передней части имеет вырезы для размещения и крепления ствола и спускового крючка, в задней части имеет выступы для движения затвора, вырез в рукоятке для размещения магазина, а также выступы и вырезы для соединения и размещения различных деталей. Ударно-спусковой механизм ударникового типа. Взведение ударника производится при нажиме на спусковой крючок непосредственно при производстве выстрела. Запирание канала ствола осуществляется массой затвора. Затвор г-образной формы, в передней части расположено окно для установки ствола; снизу имеются пазы для движения по рамке и вырезы для рычагов возвратного механизма, сзади — внутренняя резьба для упорной втулки, внутри — канал для установки ударника с пружиной и боевой пружины. В затворе отсутствует пружина ударника. Возвратная пружина смонтирована на направляющем стержне в гнезде передней стенки рукоятки перед магазином. Пружина соединена с угловыми рычагами, расположенными справа и слева под накладками рукоятки. Эти рычаги обеспечивают передачу воздействия возвратной пружины на затвор. Принцип действия автоматики пистолета — отдача свободного затвора. Механизм удаления гильз — отражатель, роль которого играет деталь рамки фигурной формы, выбрасыватель отсутствует. Стреляные гильзы выбрасываются из ствола за счет давления пороховых газов при выстреле, для удаления невыстреленных патронов и снаряжения пистолета первым патроном ствол откидывался на шарнире вверх казенной частью, для чего на рамке справа над спусковым крючком расположена защелка (рычаг). Прицельное приспособление состоит из целика и мушки. Целик представляет собой выступ с прорезью для прицеливания, треугольная мушка находится на дульной части ствола. Предохранитель отсутствует. Магазин сменный, однорядный, коробчатого типа. Накладки рукоятки изготовлены из полимерного материала черного цвета, крепятся к рамке при помощи двух винтов, имеют ромбовидную насечку и вензель «МF».

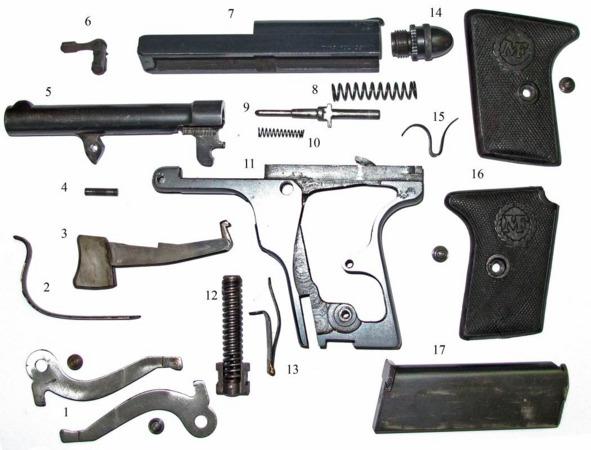

Рис. 24. Части и детали пистолета: 1 — боковые рычаги возвратного механизма с винтами, 2 — спусковая скоба, 3 — спусковой крючок со спусковой тягой и шепталом, 4 — ось крепления ствола, 5 — ствол, 6 — защелка ствола, 7 — затвор, 8 — боевая пружина, 9 — ударник, 10 — пружина ударника, 11 — рамка с рукояткой, 12 — возвратная пружина с направляющим стержнем, 13 — пружина защелки ствола и магазина, 14 — упорная втулка, 15 — пружина спускового крючка, 16 — накладки рукоятки с винтами крепления, 17 — магазин

Взаимодействие деталей, частей и механизмов

При повороте вниз защелки ствол под действием пружинящей спусковой скобы откидывается вверх под углом примерно 30° для размещения патрона (первый патрон необходимо вручную вставить в патронник, далее перезаряжание происходит автоматически). После чего установить ствол на место. При нажатии на хвост спускового крючка сжимается боевая пружина и взводится ударник. При достижении спусковым крючком крайнего заднего положения происходит срыв ударника с боевого взвода, в результате чего он устремляется вперед. При извлечении магазина ствол автоматически откидывается вверх под углом примерно 30°, запирающий рычаг ствола поворачивается вниз и останется в данном положении до тех пор, пока не будет вновь вставлен магазин. При отсутствии магазина запирание ствола не происходит.

Пистолет Le Francais Modele de Poche І
(Ле Франсэ Карманная модель І)

Изготовитель
Manufacture Francaise d’Armes et Cycles de Saint-Etienne
(Франция)

Основанная в 1885 году Пьером Бланчоном и Этьеном Мимардом (Pierre Blanchon and Etienne Mimard) компания Manufacture Francaise d’Armes et Cycles de Saint-Etienne (MFAC) незадолго до Первой мировой войны начала производство нового автоматического пистолета Le Francais.[1] Первый самозарядный пистолет этой серии был разработан Этьеном Мимаром в 1912 году и защищен патентом от 6 августа 1913 года №472505. Компания начала его реализацию под наименованием Le Francais в 1914 году.

Пистолеты Le Francais конструкции Etienne Mimard производились французской оружейной компанией MFAC с 1913 по 1969 гг., за исключением Второй мировой войны. Выпуск самозарядных пистолетов компанией (MFAC) был возобновлен в 1950 году. Пистолеты Le Francais выпуска 1950—1969 гг. имеют калибр 7,65 мм и основаны на конструкции предыдущих моделей, но отличаются наличием выбрасывателя, которого не было в более ранних образцах, и насечек на боковых гранях тыльной части затвора-кожуха. Пистолеты «Modele de Poche» продавались так же под названием «Франко», это оружие на поверхности накладок рукоятки имеет маркировку «FRANCO».

Основные характеристики

Рис. 25—26. Пистолет, вид слева и справа

Маркировочные обозначения и их расположение

Рис. 27. Маркировочные обозначения на стволе сверху

Рис. 28. Маркировочные обозначения на затворе справа

Рис. 29. Маркировочные обозначения на затворе слева

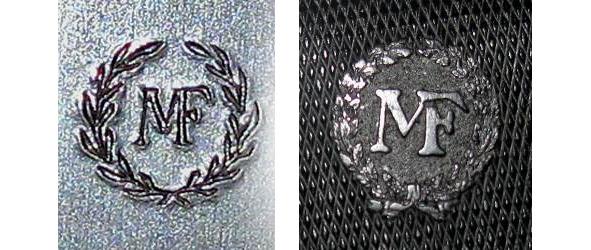

Рис. 30—31. Маркировочные обозначения на крышке магазина и накладках рукоятки

Краткие сведения об устройстве

Пистолет состоит из рамки с рукояткой, ствола, затвора, ударно-спускового механизма и магазина. Ствол соединен с рамкой шарнирно при помощи оси, которая проходит через отверстие выступа ствола и отверстия вилки рамки. Фиксация ствола осуществляется за счет подствольного крюка, расположенного на приливе ствола и защелки ствола. Ствол пистолета цилиндрической формы длиной 60 мм. Канал ствола имеет шесть нарезов правого направления. Внешний диаметр ствола 12 мм. Диаметр канала ствола у дульного среза — 6,3 мм. Диаметр патронника — 7,1 мм. Рамка пистолета представляет собой сложную фрезерованную деталь и выполнена как единое целое с основанием рукоятки. Рамка в передней части имеет вырезы для размещения и крепления ствола и спускового крючка, в задней части имеет выступы для движения затвора, вырез в рукоятке для размещения магазина, а также выступы и вырезы для соединения и размещения различных деталей. Ударно-спусковой механизм ударникового типа. Взведение ударника производится при нажиме на спусковой крючок непосредственно при производстве выстрела. Запирание канала ствола осуществляется массой затвора. Затвор г-образной формы, в передней части расположено окно для установки ствола; снизу имеются пазы для движения по рамке и вырезы для рычагов возвратного механизма, сзади — внутренняя резьба для упорной втулки, внутри — канал для установки ударника с пружиной и боевой пружины. Возвратная пружина смонтирована на направляющем стержне в гнезде передней стенки рукоятки перед магазином. Пружина соединена с угловыми рычагами, расположенными справа и слева под накладками рукоятки. Эти рычаги обеспечивают передачу воздействия возвратной пружины на затвор. Принцип действия автоматики пистолета — отдача свободного затвора. Механизм удаления гильз — отражатель, роль которого играет деталь рамки фигурной формы, выбрасыватель отсутствует. Стреляные гильзы выбрасываются из ствола за счет давления пороховых газов при выстреле, для удаления невыстреленных патронов и снаряжения пистолета первым патроном, ствол откидывался на шарнире вверх казенной частью, для чего на рамке справа над спусковым крючком расположена защелка (рычаг). Прицельное приспособление состоит из целика и мушки. Целик представляет собой выступ с прорезью для прицеливания, мушка полукруглой формы находится на дульной части ствола. Предохранитель отсутствует. Магазин сменный, однорядный, коробчатого типа. Накладки рукоятки изготовлены из полимерного материала черного цвета, крепятся к рамке при помощи двух винтов, имеют ромбовидную насечку и вензель «МF».

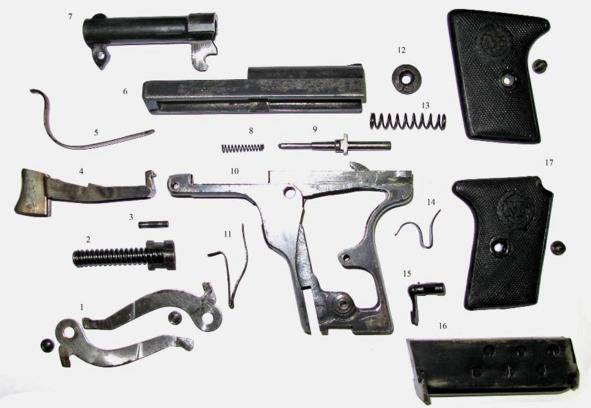

Рис. 32. Части и детали пистолета: 1 — боковые рычаги возвратного механизма с винтами, 2 — возвратная пружина с направляющим стержнем, 3 — ось крепления ствола, 4 — спусковой крючок со спусковой тягой и шепталом, 5 — спусковая скоба, 6 — затвор, 7 — ствол, 8 — пружина ударника, 9 — ударник, 10 — рамка с рукояткой, 11 — пружина защелки ствола и магазина, 12 — упорная втулка, 13 — боевая пружина, 14 — пружина спускового крючка, 15 — защелка ствола, 16 — магазин, 17 — накладки рукоятки с винтами крепления

Взаимодействие деталей, частей и механизмов

При повороте вниз защелки ствол под действием пружинящей спусковой скобы откидывается вверх под углом примерно 30° для размещения патрона (первый патрон необходимо вручную вставить в патронник, далее перезаряжание происходит автоматически). После чего установить ствол на место. При нажатии на хвост спускового крючка сжимается боевая пружина и взводится ударник. При достижении спусковым крючком крайнего заднего положения происходит срыв ударника с боевого взвода, в результате чего он устремляется вперед. При извлечении магазина ствол автоматически откидывается вверх под углом примерно 30°, защелка ствола поворачивается вниз и останется в данном положении до тех пор, пока не будет вновь вставлен магазин. При отсутствии магазина запирание ствола не происходит.

MFAC — это частная оружейная компания, ее иногда путают с государственным предприятием, которое имело созвучно название и даже было расположено в одном и том же городе — это Manufacture Nationale d’Armes de Saint-Etienne (МАС).
