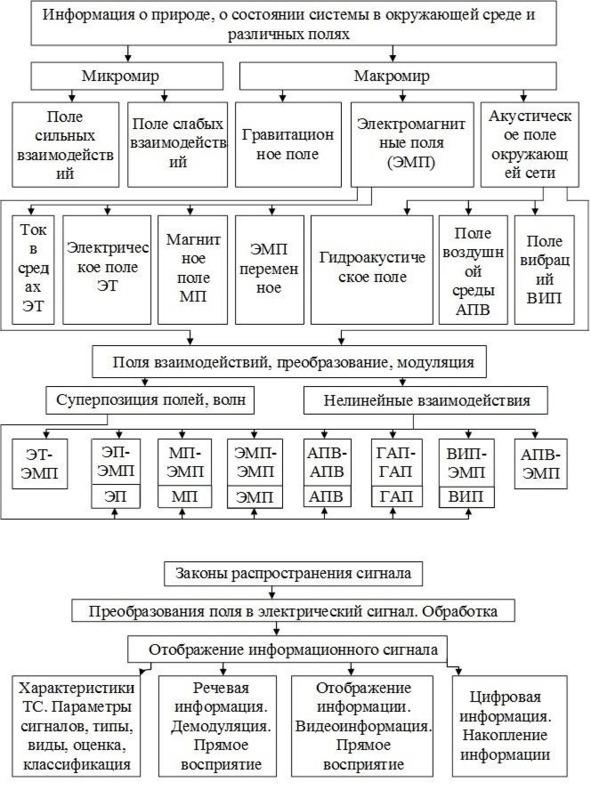

На рисунке 1 представлены классы физических полей и их взаимодействия, которые будут использованы при рассмотрении АСП. Показаны суперпозиция и нелинейные взаимодействия составляющих физических полей.

Итак, определим и охарактеризуем АСП, исходя из тех физических полей и их взаимодействий, которые они перехватывают и регистрируют.

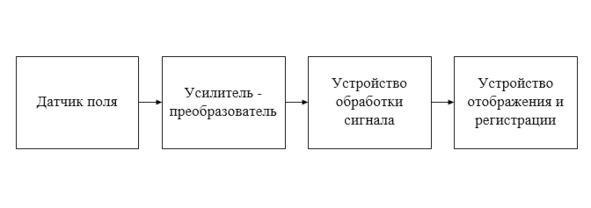

АСП физических полей построена на едином принципе. Схема (рисунок 2) выглядит просто:

1. Любой датчик поля (ЭМП, АП, ГД) под действием поля вырабатывает аналоговый сигнал независимо от того какой сигнал присутствует в исследуемом поле. Это относится и к оптико-волоконному, и радиочастотному кабелю. Для ЭМП датчиками поля являются антенны, индуктивные съемники, преобразователи. Для АП — микрофоны, для ВП — вибродатчики, акселерометры и др.

Если датчик (только щуп) подключен в проводную сеть (витая пара или провод), где присутствует цифровой сигнал, он будет регистрировать цифровой сигнал.

2. Усилитель, или же преобразователь, непосредственно усиливает или преобразовывает сигнал низкого уровня до величины (амплитуда, мощность) и вида (частота и время), достаточно для дальнейшей обработки.

3. Устройство обработки сигнала выделяет информативный сигнал с использованием современных методов анализа, синтеза обработки сигнала для отображения, регистрации.

4. Устройство отображения и регистрации доводит информацию до пользователя.

2. АСП ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

Рассмотрим АСП ЭМП, к которым относятся линейное и нелинейное взаимодействия этих полей. АСП ЭМП охватывает широкий класс технических средств, в том числе и средства разведки. В зависимости от частотного диапазона, спектра ЭМВ и от характера добываемой информации средства технической разведки подразделяются следующем образом.

Средства радиоэлектронной разведки (РЭР). РЭР обеспечивает перехват электромагнитного поля ЭМП в радиодиапазоне или электрический ток. РЭР подразделяется на радиоразведку, радиотехническую разведку, радиолокационную разведку, радиотепловую разведку, разведку побочных электромагнитных излучений и наводок (ПЭМИН).

Радиоразведка добывает в большинстве случаев семантическую, то есть символьную или знаковую информацию путем перехвата радиосигналов с конфиденциальной информацией.

Радиотехническая разведка добывает информацию о параметрах (признаках) радиотехнических сигналов.

Радиолокационная разведка добывает информацию о дальности и направлении движения объекта, о видовых признаках радиолокационного изображения объекта на экране радиолокатора.

Радиотепловая разведка добывает информацию о признаках объектов, проявляющихся через их собственные электромагнитные излучения в радиодиапазоне.

Разведка ПЭМИН использует ту же радиоаппаратуру и методы, что и радиоразведка.

Средства оптической разведки (ОР). АСП ОР работают в видимом и инфракрасном диапазонах ЭМП. Оптическая разведка включает в себя визуально-оптическую, фотографическую. Оптическая разведка обеспечивает добывание информации с помощью оптических ТСР, обеспечивающих прием электромагнитных колебаний инфракрасного, видимого и ультрафиолетового диапазонов, излучаемых или отраженных интересующими объектами наблюдения и местными предметами. Ведется с использованием оптических приборов наблюдения (бинокли, перископы, монокуляры, в том числе панхроматические) и специальной фотоаппаратуры.

Средства оптико-электронной разведки (ОЭР). Средства ОЭР это АСП ЭМП. В состав ТСР ОЭР входят: телевизионная, лазерная и инфракрасная разведки и разведка лазерных излучений. Оптико-электронная разведка (ОЭР) обеспечивает получение информации с помощью ТСР, имеющих входную оптическую систему с фотоприемником и электронными схемами обработки электрического сигнала, которые обеспечивают прием электромагнитных волн видимого и инфракрасного диапазонов, излученных или отраженных объектами наблюдения и местностью.

ТСР ОЭР подразделяются на активные и пассивные. Пассивная аппаратура ОЭР основана на приеме собственных или переотраженных излучений объектами наблюдения. К ТСР пассивной ОЭР относятся приборы ночного видения
