Введение

Мастера строительной профессии — штукатур, маляр, каменщик, облицовщик — во все времена были в почете, всегда имели достаточный заработок и работу.

Выдающиеся мастера этих строительных профессий увековечили свой труд в прекрасных творениях зодчества: в соборах Новгорода и в уникальных дворцах Санкт-Петербурга, зданиях Московского университета и в архитектурных памятниках стиля русский модерн в Саратове, Самаре, Томске и Хабаровске.

Много прекрасных фасадов и интерьеров забытых дворцов и современных коттеджей радуют глаз жителей России. Во всем этом труд строителей-отделочников, чье мастерство восхищало не одно поколение России.

Необходимо вспомнить о профессиональном долге, добросовестности, чести и гордости строительной профессии. За последние годы до опасного предела снизилось качество отечественного строительного производства и наших подрядчиков стали теснить иностранные строительные фирмы.

Сегодня в строительной отрасли обострилась проблема подготовки высококвалифицированных кадров строительных рабочих с учетом последних мировых достижений науки и техники. В решении этой задачи авторы делают попытку внести свой посильный вклад в дело профессионального образования молодых кадров строительных рабочих-отделочников.

Главы 1, 4, 6, 8 написаны к. т. н., доцентом А. А. Ивлиевым , главы 2, 3 написаны к. м. н., ст. науч. сотр. О. М. Скок, главы 5, 7, 9, 10, 11 написаны д. т. н., проф. А. А. Кальгиным и д. п. н. Р. И. Качаевым.

Главы книги заключают контрольные вопросы, завершает книгу список литературы и основная нормативно-техническая документация, регламентирующая строительные отделочные работы. Для удобства изучения материала книга снабжена кратким терминологическим словарем строительных отделочных работ.

Глава 1.
Основы строительного производства

1.1. Общие сведения о зданиях и сооружениях

Классификация зданий и сооружений. По функциональному назначению здания подразделяются на две основные группы: гражданские здания; промышленные и производственные здания и сооружения.

К гражданским относятся здания, предназначенные для обслуживания жилищных, бытовых, коммунальных и общественных потребностей людей. В эту группу с особыми функциональными требованиями входят жилые здания. К промышленным относятся здания, в которых выполняют различные производственные процессы, связанные с добычей сырья, его обработкой и производством продукции. К производственным зданиям близки по своему характеру и назначению сельскохозяйственные здания.

К сооружениям относятся капитальные строения производственного, транспортного, технологического и другого назначения (высотные трубы, опоры линий электропередач, мосты, подпорные стенки, путепроводы, тоннели, гидроэлектростанции и другие строения).

Жилые здания в зависимости от назначения подразделяются на:

• отдельно стоящие здания (коттеджи);

• жилые дома квартирного типа.

Квартиры различают по числу комнат. Жилые комнаты составляют жилую площадь. Площадь кухни, санитарного узла, прихожей, коридоров относится к подсобной площади. Сумма жилой и подсобной площадей составляет общую (полезную) площадь. Ее определяют как сумму площадей жилых и подсобных помещений квартир, а также встроенных шкафов, балконов, лоджий, веранд, подсчитываемых с понижающими коэффициентами от 0,3 до 0,5.

Общественные здания служат для размещения в них государственных, коммунальных, бытовых и иных учреждений, основные функциональные группы которых: здравоохранение, просвещение, культура и искусство, наука, финансы, администрация, коммунальное хозяйство.

Номенклатура строений и помещений. Здания и сооружения в целом объединяют в себе различные строения и помещения. Строение — это здание или сооружение, или группа сооружений или зданий, составляющее единое целое. Признаком единого целого служат наличие общей стены и фундамента, общей лестничной клетки или входа, а также единого архитектурного оформления.

Жилое здание коридорного типа — здание, в котором квартиры или комнаты имеют выход в общий коридор на лестничные клетки.

Жилое здание галерейного типа — здание, в котором квартиры или комнаты имеют выход на лестницы через общую галерею.

Жилое здание секционного типа — здание, состоящее из одной или нескольких секций.

Секция жилого здания — часть здания, квартиры которой имеют выход на одну лестничную клетку.

Блокированный жилой дом — здание квартирного типа, состоящее из двух или более квартир, каждая из которых имеет непосредственный выход наружу.

Веранда — застекленное неотапливаемое помещение, пристроенное к зданию.

Тамбур — пространство, служащее для защиты от проникновения наружного воздуха, дыма и запахов при входе в здание или помещение.

Дворовые сооружения — отдельно стоящие тепловые подстанции, электроподстанции, газораспределительные подстанции, бассейны для фонтанов, погреба, заборы.

Мезонин — надстройка, возвышающаяся над общей крышей здания, но по площади меньше нижерасположенного этажа.

Мансарда — этаж, размещенный внутри чердачного пространства с функциями жилого помещения.

Технический этаж — этаж, используемый для инженерного оборудования, коммуникаций (отопление, вентиляция, электрооборудование).

Галерея — длинное крытое помещение, в котором одна из продольных стен заменена колоннами или столбами; длинный балкон.

Классификация зданий по капитальности и срокам службы. По степени долговечности в зависимости от материала основных конструкций (фундаментов, стен и перекрытий) здания подразделяются на шесть групп с нормативными усредненными сроками службы (табл. 1.1).

Таблица 1.1

Срок службы зданий

Группа зданий	Характеристика зданий и их конструктивных элементов	Срок службы (лет)
1	Фундаменты железобетонные или каменные, высокой капитальности, стены толщиной не менее 64 см, каркас и перекрытия железобетонные	200–150
II	Фундаменты железобетонные или бетонные, стены крупнопанельные (не многослойные), перекрытия железобетонные	150–125
III	Фундаменты каменные, бетонные, стены кирпичные не менее 38 см, крупноблочные стены, перекрытия железобетонные, бетонные, деревянные	125–100
IV	Фундаменты бутовые ленточные, стены облегченные, перекрытия железобетонные, бетонные и деревянные	100–90
V	Фундаменты бутовые столбчатые, стены из трехслойных железобетонных панелей	90–80
VI	Фундаменты столбчатые, стены смешанные, деревянные	90–25

Сроки службы зданий определяются долговечностью основных несущих конструкций — фундаментов, стен и перекрытий, которые, как правило, относятся к несменяемым элементам. Элементы здания (полы, перегородки, двери, окна, наружная и внутренняя отделка, инженерное оборудование), которые полностью или частично заменяются один или несколько раз во время службы основных несменяемых несущих конструкций, имеют сроки службы в 1,5–3 раза короче долговечности зданий (рис. 1.1).

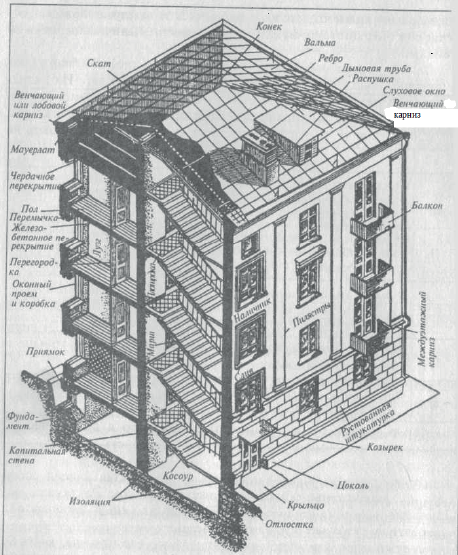

Рис. 1.1. Разрез здания и его основные части

Стены и опоры. Стены составляют одну из главных частей здания. Они служат как вертикальные ограждения помещений, защищая их от воздействия внешних температурных, атмосферных воздействий, и одновременно являются опорами, которые поддерживают крышу, междуэтажные перекрытия, лестницы и другие части здания. Кроме стен, подобную нагрузку воспринимают и отдельно стоящие опоры: колонны, столбы, пилоны. В этом случае боковые ограждения иногда отсутствуют или заменяются различными легкими стенками.

Перегородки (переборки) — это внутренние стены, сравнительно легкие по массе, более тонкие, чем стены наружные. Их назначение — перегораживать, разделять отдельные помещения внутри здания, в пределах данного этажа. Перегородки, кроме своего веса, никакой посторонней нагрузки не несут, а потому опорами быть не могут. Общие условия, которым должны удовлетворять стены: достаточная долговечность, прочность, устойчивость, незначительная толщина, дешевизна, теплозащита.

Стены должны сопротивляться передаче тепла: зимой — изнутри наружу, летом — наоборот. Кроме того, стены должны быть невозгораемыми и по возможности несгораемыми. Для повышения огнестойкости деревянные стены оштукатуриваются. Чем легче стеновые материалы, тем стены (при одной и той же толщине) более теплоустойчивы.

При повышении массы стен утяжеляется и фундамент, а стоимость здания возрастает.

Различают два вида стен: 1) наружные или фасадные и 2) внутренние или несущие. Внутренние стены делаются всегда тоньше и опираются они на фундамент не такой глубокий, как наружные, но не менее 0,5 м. Назначение внутренних поперечных стен — связывать противоположные наружные стены и воспринимать нагрузки от конструкций, ветра, а также от масс мебели, машин, станков и пр., в некоторых случаях — воспринимать подвижную и динамическую нагрузки. В теплообмене внутренние стены не участвуют и исполняют роль несущей конст­рукции.

Сторона стены, обращенная наружу и представляющая собой лицо или поле стены, обычно называется фасадом. Различают фасады: главный, если стена лицом обращена на улицу, площадь или набережную, боковые и дворовые фасады.

Наружные стены имеют оконные и дверные проемы, которые располагаются горизонтальными рядами по этажам и заполняются оконными и дверными блоками. Во внутренних стенах делаются, как правило, только дверные проемы.

Участок стены между двумя смежными проемами, а также между крайним проемом в этаже и боковым ограждением стены называется простенком.

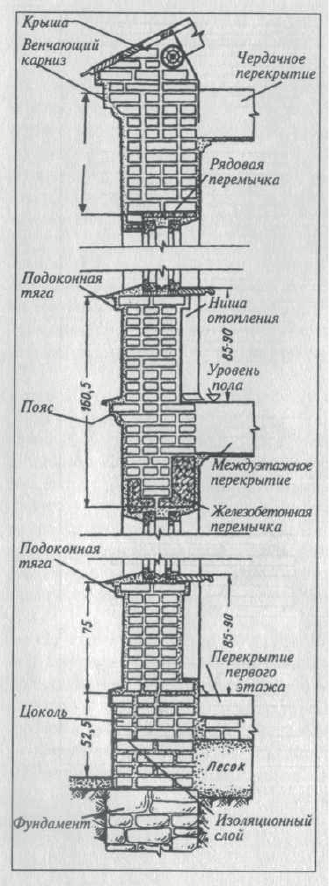

Рис. 1.2. Кирпичная стена в разрезе

Стена, лишенная проемов, называется глухой стеной. При определении кубатуры здания высота стены определяется как расстояние от уровня прилегающих к зданию тротуаров (или отмостки) до верха засыпки чердачного перекрытия.

Основным и наиболее распространенным для сооружения каменных стен материалом из числа мелких камней является кирпич керамический и кирпич силикатный. Кирпич имеет строго определенные (стандартные) размеры: длина его 25 см, ширина 12 см и толщина 6,5 см. Масса каждого кирпича около 3,5 кг. Кирпичная стена в разрезе показана на рис. 1.2.

Оба вида кирпича (красный и белый) изготовляются на специальных заводах и доставляются на стройки. Системы перевязки кирпичной кладки показаны на рис. 1.3.

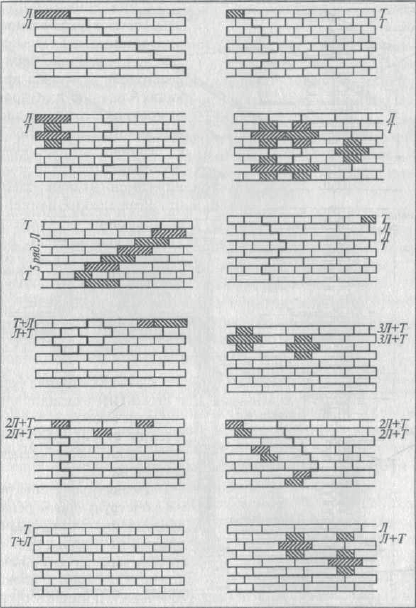

Рис. 1.3. Системы перевязки кирпича

Деревянные стены по своим конструктивным решениям чрезвычайно разнообразны. Из древесины возводятся стены здания: бревенчатые или рубленые, брусковые, каркасные (сборные), щитовые (сборные). Массивная кирпичная кладка наружной стены толщиной в два кирпича.

Самым старым видом деревянного строительства является рубленое бревенчатое.

Для рубленых стен применяют древесину в виде бревен, брусьев, досок (рис. 1.4).

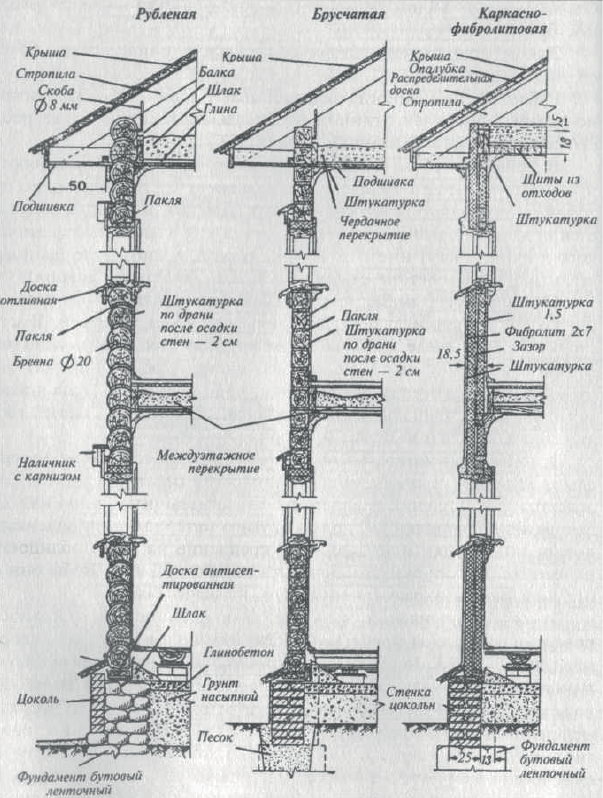

Рис. 1.4. Рубленые бревенчатые стены

Рубленые дома иногда облицовывают тесом, пластиковым или металлическим сайдингом, обкладывают кирпичем на ребро (1/4 кирпича) или плашмя (1/2 кирпича).

В зависимости от свойства стенового материала определяются и главные размеры стены: толщина (зависит от климатических условий) и предельно возможная высота. Деревянные стены допускается строить не выше двух этажей, тогда как здания из керамического кирпича могут иметь до 8–10 этажей, а каркасные здания из стали или железобетона — свыше 100 этажей (высотные здания).

Наиболее слабым местом стены в конструктивном и теплозащитном отношении являются проемы для окон и дверей. В конструктивном смысле сложны также сопряжения стен в углах и в местах соединения их отдельных элементов (кирпичи, бревна). Поэтому для возведения стен требуются, кроме основных, еще и вспомогательные материалы, каковыми являются растворы, клей, гвозди, болты, схватки и другие крепления.

К числу вспомогательных материалов относятся также материалы и изделия, применяемые для покрытия поверхности стен. Это делается для усиления теплостойкости, огнезащиты стены или для декоративной отделки ее слоями другого материала — в виде облицовки, штукатурки или окраски. Укрепление на стене облицовки, нанесение штукатурки должны быть выполнены так, чтобы они не отслаивались, а окраска, кроме того, не выцветала.

Иногда для усиления связи декоративных слоев (или окраски) с поверхностью стены прибегают к искусственным средствам, например делают поверхность стены шероховатой, дерево перед оштукатуриванием покрывают сеткой. Для той же цели швы между камнями каменной кладки оставляют снаружи частично незаполненными раствором (кладка «впустошовку»). Реже поверхности стен нацарапывают или насекают. Теплозащита стены достигается применением легких по массе материалов для ее сооружения, устройством стен из слоистых материалов или же из комбинации тяжелых и легких материалов. Из числа природных стеновых материалов наиболее легкими по массе являются дерево, туфы, ракушечник. Поэтому стены из древесины выходят примерно в 2–3 раза тоньше, чем из кирпича.

Снижение массы стен приводит и к облегчению работы фундамента. Из природных камней наиболее пригодны материалы пористые, например известняк-ракушечник. Что касается таких тяжеловесных искусственных материалов, как бетон, то изделия из него в нужных случаях изготовляют по массе облегченными, добавляя к ним легкие заполнители — шлаковый песок, пемзу, опилки, древесную стружку.

С той же целью и стены возводят с пустотами. Вместо одной сплошной массивной кирпичной стены делают две тонкие — наружную и внутреннюю стенки, а пространство между ними засыпают шлаком и вообще легкими пористыми материалами.

Таким же образом воздвигаются и пустотные деревянные стены (досчатые): каркас обшивается досками, а пространство между ними заполняется шлаками, минеральной ватой, пенополистеролом или другими эффективными теплоизолирующими материалами.

Существует целый ряд бетонных и керамических камней, приготовленных с пустотами, которые могут оставаться незаполненными или засыпаться шлаком. Применяются и специальные термовкладыши, которые закладываются в промежутки между наружной и внутренней стенками. Иногда внутри кирпичной стены делают вертикальные уширенные швы, которые раствором не заполняются.

Находящийся в пустотах, порах и швах воздух является плохим проводником тепла и улучшает теплозащитные свойства стены.

Кладка стен из искусственных камней независимо от их размеров производится в основном по тем же правилам, как и кирпичная: перевязка швов, соблюдение отвесного (или горизонтального) положения отдельных элементов (углы, проемы, сопряжения) должны точно соблюдаться.

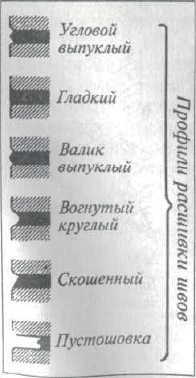

Рис. 1.5. Профилировка швов кирпичной кладки

Кладку каменной стены осуществляют последовательно горизонтальными рядами, уложенными на растворе. Между камнями оставляют горизонтальные и вертикальные промежутки — швы, заполненные раствором (рис. 1.5).

Вертикальные швы в соседних рядах по вертикали не должны совпадать ни внутри, ни снаружи стены, образуя тем самым перевязку в кладке. Самым простым способом перевязки является чередование коротких сторон камней или кирпичей (тычки) с длинными (ложки) (рис. 1.3).

Хорошие результаты достигаются при узорной кладке из силикатного и керамического кирпича темного цвета, расцветкой и разделкой швов, а также применением особого облицовочного кирпича.

При кладке из кирпича одного сорта контрастная расцветка швов достигается устройством цветной разделки: при белом кирпиче темные швы, при красном — белые. Быстро и художественно обрабатываются стены, когда одновременно с кладкой производится и облицовка стены. Для этой цели применяют глазурованные с одной стороны кирпичи (кабанчики), цементные плиты или плиты из естественных каменных пород (гранит, мрамор) и другие отделочные материалы.

Реже прибегают к рельефной и фигурной кладке, когда отдельные блоки или кирпичи выходят из плоскости лица стены. Рельефная кладка оживляет и разнообразит поле стены, создавая причудливую игру светотени. При этом, однако, требуется ручная обрубка и отеска кирпича, которая теперь применятся редко из-за дороговизны этого способа обработки.

Перекрытия. Перекрытия разделяют здание по высоте на этажи. Кроме междуэтажных (рис. 1.6), в первом этаже устанавливается надподвальное, а в самом верхнем — чердачное перекрытие.

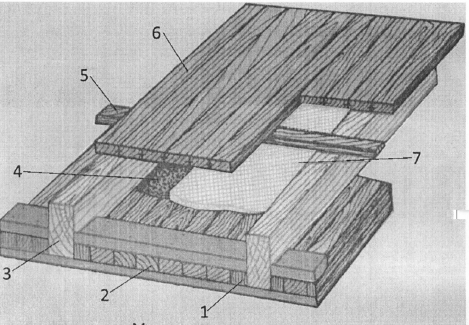

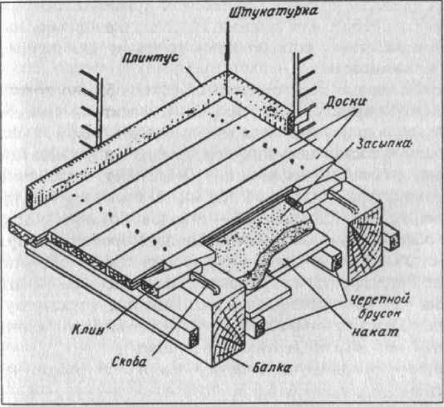

Рис. 1.6. Междуэтажное перекрытие:

1 — черепной брусок; 2 — щиты перекрытий; 3 — балка; 4 — слой гидроизоляции; 5 — лага; 6 — доски пола; 7 — слой звукоизоляции

В каждом перекрытии имеется опорная часть, которая является основой его конструкции, термоизоляция, звукоизоляция, полы и потолки. Исключение составляют перекрытие чердачное, лишенное пола и звукоизоляции, а также перекрытие первого этажа, которое в случае отсутствия подвала не имеет потолка и специального звукоизолирующего слоя.

Различают перекрытия балочные, безбалочные (сводчатые) и смешанные. Наибольшее распространение имеют перекрытия балочные. Опорной частью этих перекрытий являются балки, уложенные параллельно на определенных расстояниях друг от друга. Балки могут быть деревянные, железобетонные или стальные (рис. 1.7).

В безбалочном перекрытии железобетонная плита непосредственно, без помощи балок, опирается на капитель колонны (рис. 1.8).

Сводчатые перекрытия получили распространение в Средние века и широко применялись до начала XIX в. для перекрытия помещений и простенков. Характерным признаком подобных конструкций является криволинейность очертаний сводов и арок.

Лестницы. Наиболее распространенным средством сообщения между этажами в зданиях всех видов служат лестницы. К системе вертикального сообщения в многоэтажных домах большую роль играют лифты, а в местах усиленного передвижения людских потоков устраиваются эскалаторы. Реже применяются наклонные поверхности (пандусы для людей с ограниченными возможностями), заменяющие лестничные ходы.

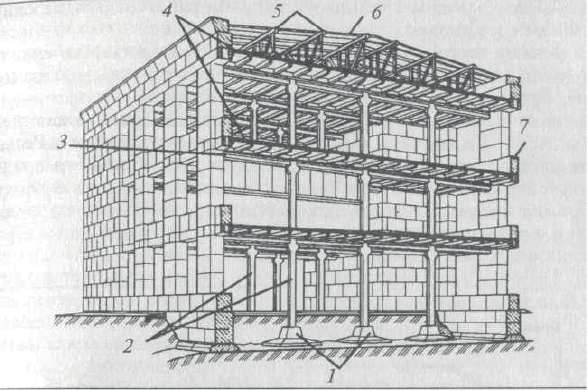

Рис. 1.7. Многоэтажное каркасное здание с балочными перекрытиями:

1 — фундаменты; 2 — колонны; 3 — ригели (главные балки); 4 — плиты перекрытий; 5 — несущие конструкции покрытия; 6 — плиты покрытия; 7 — несущая стена из крупных блоков

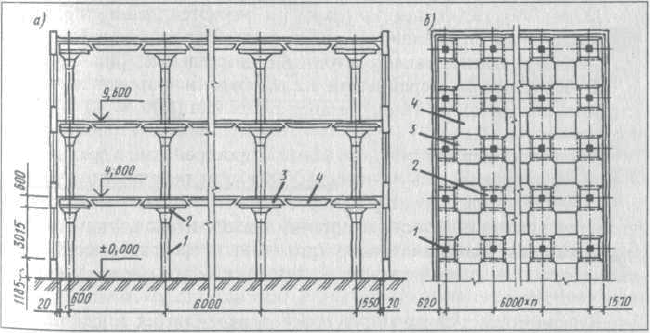

Рис. 1.8. Многоэтажное сборное здание с безбалочными перекрытиями: а — поперечный разрез; б — план междуэтажного перекрытия; 1 — колонна; 2 — капитель; 3 — межколонная плита; 4 — пролетная плита

Различают лестницы: 1) внутренние — главные (основные) и служебные (запасные); 2) наружные — входные (редко), пожарные лестницы и крыльцо.

Каждая лестница состоит из ряда ступеней (до 16), которые составляют марш. Два смежных марша разделяют лестничной площадкой. Марши редко идут один за другим в одном направлении, но, минуя площадку, заворачивают вправо или влево на 180°, а иногда на 90°.

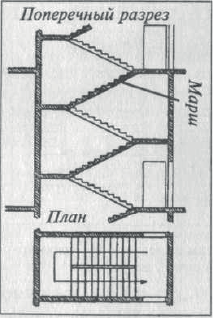

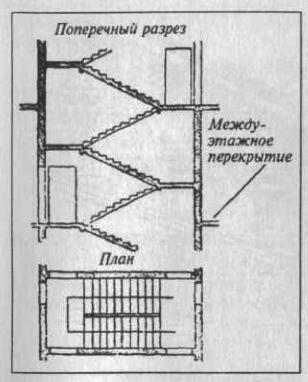

Рис. 1.9. Лестница

Лестничная клетка — помещение, в котором находятся марши и площадки, ограждается несгораемыми стенами (рис. 1.9).

Лестницы бывают: деревянные, каменные, стальные, бетонные, железобетонные. В конструкции лестницы различают такие элементы: косоуры, ступени, площадки (рис. 1.10) и перила — ограждения с боковой стороны.

В деревянных лестницах опорой для ступеней служат толстые боковые пластины, или тетивы (рис. 1.11). Каждая тетива имеет обычно выдолбленные гнезда, в которые закладываются деревянные ступени.

Деревянные ступени могут также прикрепляться к деревянным тетивам. Ступени каменных и бетонных лестниц опираются на стальные (или железобетонные) косоуры, поставленные наклонно.

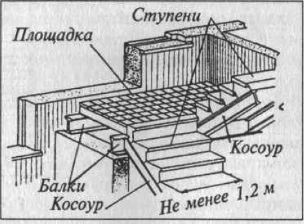

Рис. 1.10. Общий вид лестничного узла

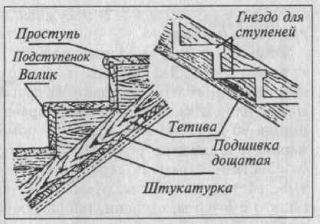

Рис. 1.11. Деревянная лестница (детали)

Для удобства хождения по лестнице имеет значение высота ступени, или подступенок (обычно 16,5–18 см), и ширина ступени — проступь (от 270 до 310 мм). Ступень должна иметь небольшой свес в виде закругленного валика. Ширина площадки всегда равняется ширине марша и должна быть не меньше 1,2 м.

На рисунке 1.9, а также на рис. 1.12, 1.13, 1.14 и 1.15 показаны примеры устройства лестниц (в плане): двухмаршевой (на этаж два марша), трехмаршевой (на этаж три марша, расположенные под углом 90° один к другому), полуторной (на этаж три марша, расположенные под углом 180° один к другому), четырехмаршевой (на этаж четыре марша, расположенные под углом 90° один к другому) и винтовой.

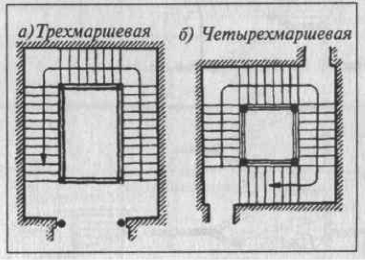

Рис. 1.12. Трехмаршевая и четырехмаршевая лестницы (в плане)

Иногда лестницы устраиваются с одним наружным косоуром. Тогда ступени, опираясь одними концами на косоур, противоположными концами укладываются на выступы стены или заделываются в борозды стены. Каменные и бетонные ступени и площадки обладают большими достоинствами — они мало истираются в процессе эксплуатации. Их недостатки — большая масса и разрушение кромок. На рис. 1.16 показана отделка бетонных ступеней.

Служебные лестницы при спуске в подвальные помещения и для сообщения с чердаком могут иметь менее широкий марш и более крутой уклон. Часто эти лестницы устраиваются отдельно от главной и даже вне здания, но примыкая к нему, например для входа в котельную.

1.13. Полуторная лестница

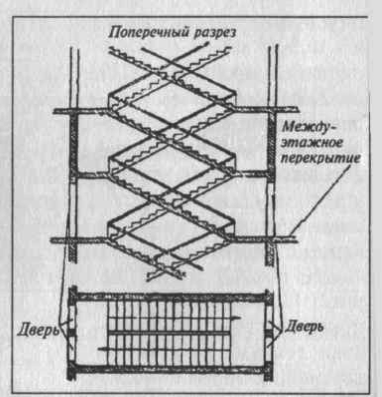

Рис. 1.14. Перекрестная лестница

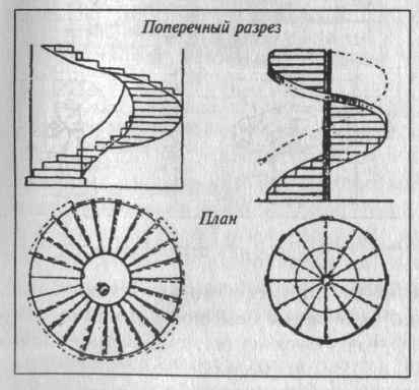

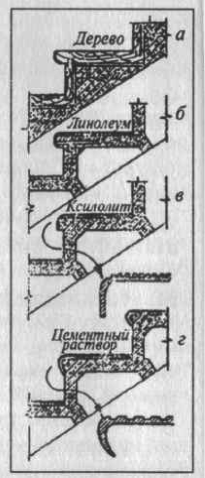

Рис. 1.15. Винтовые лестницы		Рис. 1.16. Отделка бетонных ступеней

Пожарные лестницы устраиваются так, чтобы они не портили общего вида здания и были возможно мало заметны.

Обычно они примыкают к одному из дворовых или боковых фасадов.

Крыльцо — небольшая наружная лестница с площадкой — делается перед входной дверью, чтобы избежать устройства внутреннего короткого марша.

Архитектурному оформлению и художественной отделке лестниц, особенно в зданиях, имеющих общественное значение, уделяется большое внимание. Ступени, балясины, поручни изготовляются из различных материалов, особо прочных на изнашивание: камня, металла, дерева.

Основными способами украшения лестницы являются: а) тщательная отделка ступеней; б) изготовление ступеней из дорогих материалов — мрамора, гранита (с подбором этих материалов по цвету и строению), устройство ступеней и площадок из мозаики, выполненной по заданному рисунку; в) устройство балясин (рис. 1.17), изготовляемых из камня, металла, дерева и различно орнаментированных; г) изготовление поручня — из ценных пород дерева (рис. 1.18), мрамора, металла; д) оштукату-

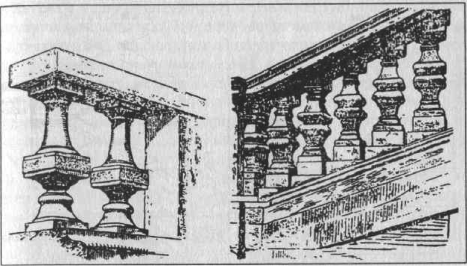

Рис. 1.17. Декоративные ограждения лестницы

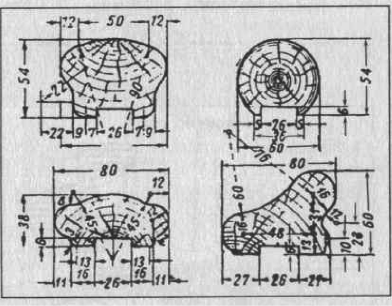

Рис. 1.18. Профиль деревянного поручня

ривание и в нужных случаях отделка лепкой косоуров; е) отделка самой лестничной клетки декоративной штукатуркой, облицовочным кирпичом, искусственным мрамором, деревянными панелями, лепными деталями; ж) применение высококачественных малярных и альфрейно-живописных работ; з) хорошее исполнение всех частей здания, ведущих на лестничную клетку (двери, окна и т. д.).

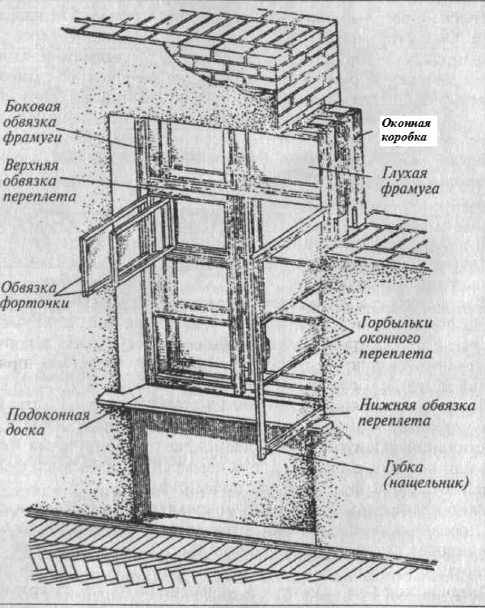

Рис. 1.19. Устройство оконного деревянного переплета

Окна и двери. Одной из конструктивных частей окон и дверей являются коробки, которые могут быть деревянными, пластиковыми, а для дверей еще и металлическими.

Двойные дверные коробки устраиваются только для наружных дверей.

В домах старой постройки оконные коробки иногда делали двойными: наружная (летняя) и внутренняя (зимняя), из деревянных брусков.

Оконный переплет (рис. 1.19) изготовляется из деревянных профилированных брусков в виде обвязок, горбыльков и закладывается в коробку, образуя после остекления законченное окно. Окна жилых домов старой постройки иногда имеют глухим только зимний переплет, а летний — со створками. Летние переплеты окон всех жилых зданий, так же как и зимние переплеты больших окон, снабжены двумя створками, подвешенными и открывающимися на двух парах петель внутрь или наружу.

Двойные рамы создают утепление окна благодаря находящемуся между ними воздуху.

Форма и художественное оформление оконных проемов имеют большое значение для внешнего вида здания (рис. 1.20). Для уменьшения высоты оконных створок верхняя часть переплета укрепляется в коробке отдельно в виде неподвижной глухой или откидной фрамуги, вращающейся на горизонтальных петлях. Одно или несколько окон каждого помещения снабжается форточкой или откидной фрамугой для проветривания.

Окно тщательно защищается от стекающей дождевой и талой воды наклонными свесами (со слезником внизу) над створками, внизу створок, а также над оконными выступами в виде карнизов и сандриков.

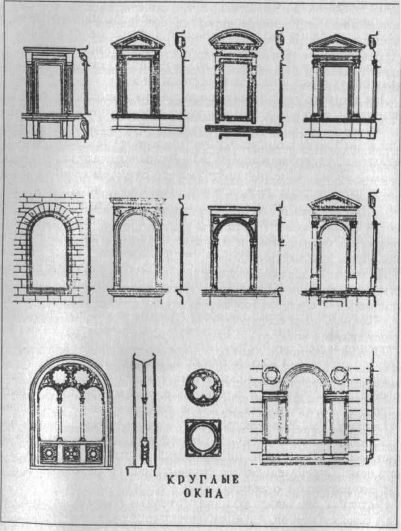

Рис. 1.20. Декоративное оформление оконных проемов

В настоящее время широкое применение нашли так называемые стеклопакеты (рис. 1.21).

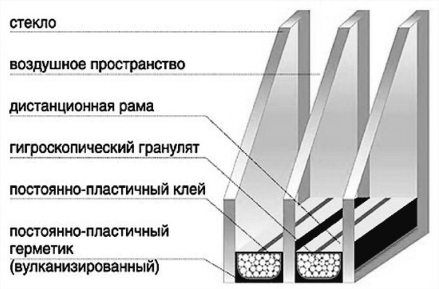

Рис. 1.21. Стеклопакет

Стеклопакет предназначен для вставки в поливинилхлоридную (ПВХ) или деревянную раму и состоит из нескольких стекол, которые герметично скреплены между собой (рис. 1.22.). По сравнению с деревянными рамами старого образца, такой стеклопакет увеличивает теплоизоляцию помещения за счет снижения тепловых потерь, «проскальзывающих» на улицу, а также уменьшает шумовое воздействие со стороны улицы. Стеклопакет — единая конструкция, состоящая из нескольких стекол, отстоящих друг от друга на определенном расстоянии, заключенных по краям общей рамой. Пространство между стеклами заполняют гранулами, которые поглощают влагу, проходящую сквозь них. Помимо этого рама стеклопакета может иметь небольшие дегидрационные отверстия, служащие для более эффективного удаления влажной среды из внутренней части изделия.

Заполнение многокамерного стеклопакета производится сухим воздухом или инертным газом.

Однокамерный стеклопакет в своей конструкции заключает два стекла, образующих одну камеру. Характеристики такого изделия зависят от толщины стекол, ширины камеры между ними и наличия на стеклах различных пленок (или их отсутствие), предназначение которых может разниться — одни могут быть энергосберегающими, другие — защитными, третьи — тонированными.

Двухкамерный стеклопакет состоит из рамы и трех стекол, между которыми располагаются две камеры. Технические характеристики у такого варианта за счет наличия большего количества стекол на порядок выше, чем у однокамерного.

При необходимости стеклопакеты могут быть и с большим количеством камер.

В настоящее время для производства деревянных рам используется клееный двух или трехслойный брус (рис. 1.22 б).

Клееный брус изготавливают из нескольких склеенных планок (ламелей) толщиной 20–30 мм. При этом ламели представляют собой склейку из отдельных дощечек, что позволяет устранить пороки в древесине — сучки, трещины. Для проклейки применяют водоотталкивающий клей. Различное направление волокон, получаемое при таком изготовлении бруса, позволяет препятствовать деформации оконного блока при перепадах температуры.

Рис. 1.22.
а) поливинилхлоридная рама	б) деревянная рама из трехламельного клееного бруса

Древесина — в основном хвойных пород, более дорогие окна делаются из дуба, бука, каштана. На внешней стороне оконной конструкции расположен алюминиевый водоотводный профиль на раме, а также капельник, который обеспечивает надежную защиту всей нижней части окна от осадков (рис. 1.22 б). Дерево должно быть обработано антисептиком и покрыто защитным лаком.

Различные типы фурнитуры, применяемые в деревянных и пластиковых окнах, позволяют управлять створкой одной ручкой, при этом возможно предусмотреть все варианты открывания: поворотные, поворотно-откидные, откидные (фрамуги), подвесные (с поворотом вокруг верхней оси), горизонтально-раздвижные. Для плотного прилегания оконных створок к блоку используются специальные уплотнители. Устанавливать их необходимо после окончания малярных работ и в дальнейшем, перед новой покраской, снимать, так как следы краски на профиле существенно уменьшают уплотняющий эффект.

Дверная коробка служит для укрепления на ней дверных полотен, подвешенных на вертикальных петлях, что позволяет открывать и закрывать дверь.

Дверные полотна делаются однопольные, двупольные и реже полуторапольные. В больших общественных зданиях делают даже двери с четырьмя складывающимися полотнами. Полотно двери делается из четырех дощатых обвязок с укрепленными посредине одним, двумя и более средниками такой же ширины и профиля, как и обвязки, и филенками. Филенки заполняют пространство между обвязками и средниками.

В настоящее время изготавливаются щитовые двери целиковые, металлические с внутренним заполнением звукоизолирующим материалом, мало проницаемым для звука, тепла, в особых случаях для воздуха и газов.

Двери изготавливают с использованием различных современных материалов, таких как МДФ (мелко-дисперсная фракция, или древесноволокнистая плита средней плотности разной толщины, изготовленная из очень мелких порошкообразных опилок путем прессования), ДСП (древесностружечная плита), ламинат (пленка разных классов и видов) и пр.

Чтобы укоротить полотна, дверной проем вверху снабжается фрамугой, которая может быть застекленной.

Для плотного прикрытия полотен на них укрепляются задвижки, шпингалеты, крючки, скобы и прочие дверные приборы (фурнитура). Фасадные двери бывают только двух родов — входные (в нижней части здания) и балконные. Из них двери входные (за исключением подвальных, служебного характера) должны определять и подчеркивать именно вход и потому могут быть по размерам крупнее. Внутри здания двери и окна декорируются по-разному, но архитектура их отличается от архитектуры дверей и окон на фасадах. Здесь нужно оформлять двери не только входные, но и те, которые служат для сообщения между отдельными помещениями внутри данного этажа, учитывая характер и назначение этих помещений. Так как назначение помещений различно, то и внутренние двери отличаются и по числу полотен, и по размерам, равно как и по качеству оформления.

Оконные проемы в стенах делаются с откосами, уширенными как наружу, так и внутрь, с боков и поверху, чтобы поступало больше света в помещение. Откосы белятся, что способствует усилению освещения и четкому выделению отверстий на плоскости фасада даже при отсутствии всяких других украшений.

Специальным декоративным приемом для оформления окон и дверей со стороны фасада является рельефное выделение их при помощи выступающих за лицо стен деталей. Сюда относят наличники, сандрики, контрналичники, балясник, ложные балконы, колонны, пилястры.

Каждый из этих элементов имеет техническое назначение и конструктивно оправдан, но декоративное начало подчеркнуто и обогащено. Определенную декоративную роль играет также и переплет, его рисунок и отделка.

Наличник обрамляет оконные и дверные проемы только с верхней и боковой сторон. Нижняя часть двери совпадает с плоскостью пола или с уровнем площадки входа, а снаружи у окна делается подоконный откос с уклоном для отвода воды, стекающей со стекол. Внутри здания нижняя часть окна ограничена подоконной доской.

В деревянных зданиях наружные деревянные наличники изготовляются дощатыми, украшаются резьбой или раскраской, иногда имитацией полотенца-рушника. Прямое назначение наличника — скрыть коробку и щели, образующиеся между нею и стеной.

Ставни и жалюзи делаются для того, чтобы закрывать днем окно, уменьшая летний зной и приток солнечного света. Наружными ставнями снабжаются главным образом окна первых этажей. Они имеют одну, чаще две створки, укрепляемые засовами и болтами. Створки изготовляются в одном стиле с наличниками. Реже ставни устраиваются внутренние, т.е. со стороны помещения.

Верхняя часть деревянного оконного наличника в деревянных зданиях иногда делается уширенной и богато украшается резьбой и разрисовкой. Наличники в каменных зданиях отделываются в виде профилированной штукатурной тяги. При этом верхняя часть наличника приобретает иногда самостоятельное значение, делается уширенной в виде карниза или имитирует каменную клинчатую перемычку. Такого типа наличники выступают за плоскость фасада. Выполняя наличники в виде карниза, можно даже опирать их на колонны или пилястры.

Перегородки. Перегородки (рис. 1.23) разделяют пространство внутри одного этажа на отдельные помещения и не несут никакой нагрузки, кроме своей массы. Поэтому перегородки могут опираться не только на стены, но и на балки перекрытий. Легкие столярные перегородки устанавливаются даже непосредственно на чистом полу, что позволяет перемещать их по желанию. Верх перегородки соприкасается с балкой перекрытия или с потолком и крепится соответственно к балке или к потолку.

Внутренние перегородки можно делать разными способами и из разных материалов. Перегородки могут быть кирпичными, деревянными, гипсокартонными, пазогребневыми, газобетонными, сделанными из пеноблоков, стеклоблоков и т. д.

По своему устройству перегородки делятся на каркасные и мелкосборные. Каркасная перегородка состоит из каркаса, то есть стоек и обвязок, которые сверху обшиваются каким-либо материалом, например фанерой, ДСП или гипсокартоном. Мелкосборная перегородка устраивается из мелкоштучных материалов — плит, кирпича, блоков, стеклоблоков и так далее.

Перегородки, разделяющие помещения, по своему внешнему виду (после отделки) должны иметь полное сходство с несущими стенами. Такого рода перегородки должны быть, как и стены, по возможности мало проницаемы для звука, тепла, в особых случаях для воздуха и газов. Конструктивно с этой целью перегородки делаются многослойными или пустотными и заполняются в последнем случае материалами малой объемной массы (сыпучими и волокнистыми).

Такие материалы в большинстве случаев являются и звукоизолирующими.

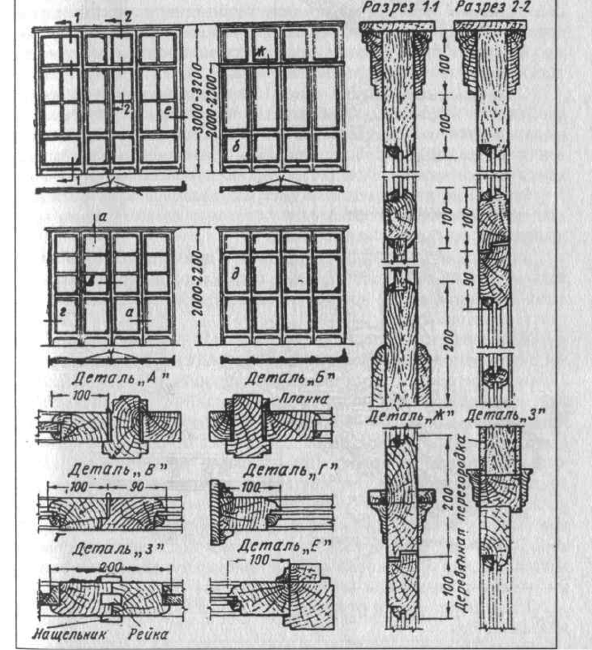

Рис. 1.23. Столярные перегородки

Столярные перегородки (рис. 1.23) изготовляются из досок с филенками, забранными в обвязки, с переплетом из горбыльков, и окрашиваются масляной краской или покрываются лаком для выявления натурального рисунка древесины. Древесина должна быть сухой, иначе со временем в перегородках образуются трещины и щели.

Столярные перегородки не оштукатуриваются и не облицовываются. В некоторых случаях филенки заменяются стеклами, вставленными в горбыльки переплетов.

Для устройства тяжелых перегородок применяется кирпич, укладываемый на ребро или плашмя, с прокладкой в горизонтальных швах пачечной стали, которая придает таким перегородкам жесткость и устойчивость.

Железобетонные перегородки делаются обычно толщиной 80 мм с одиночной арматурой; штукатурка наносится с двух сторон по 10 мм. Перегородки этого типа могут служить местной огнезащитой, входить в состав несущих конструкций и устанавливаться в помещениях с большой влажностью. Железобетонные перегородки с двойной арматурой толщиной 120 мм (без штукатурки) применяют для специальных помещений — складов, больниц и др.; иногда делаются облегченные железобетонные перегородки, где арматурой является стальная сетка, натянутая по стойкам из стальных уголков. Такие перегородки покрываются затем цементной штукатуркой. Третий вид перегородок тяжелого типа под штукатурку выполняется кладкой из стеновых легкобетонных камней горизонтальными рядами с перевязкой вертикальных швов.

Такие перегородки отделываются тем же способом, что и каменные стены.

Полы. Полы должны быть гладкими, твердыми, теплыми и вместе с тем упругими и не скользкими при ходьбе. Выбирая тип пола, следует руководствоваться помимо условий работы пола и его декоративными свойствами. Поэтому приходится особенно осторожно и обдуманно подходить к вопросу о выборе материала и к разработке конструкции и внешнего вида полов.

Полы в жилых зданиях большей частью делаются простые, дощатые (рис. 1.24), и паркетные как наиболее прочные и легко поддающиеся декоративной обработке.

Рис. 1.24. Дощатые полы. Сплачивание досок

Для предохранения от действия воды древесину полов сверху окрашивают водостойкими составами, всего лучше масляной краской. Паркетные полы не окрашивают масляной краской и не моют, а натирают мастикой с воском.

Внешний, декоративный вид дощатых полов обуславливают: 1) отсутствие щелей в швах и стыках досок, 2) горизонтальное положение и гладкая поверхность; 3) окраска. Первые два условия достигаются применением сухих, чисто остроганных досок. Для предупреждения коробления доски берутся возможно малой ширины — 8–12 см (так называемые половые рейки). При образовании щелей полы через первые 1–2 года сплачиваются (рис. 1.24) и только после этого окрашиваются масляной краской, в первый же год только покрываются олифой. Окраска полов обычно делается цвета желто-красного, одного тона по всей поверхности. Совершенно не рекомендуется имитировать дощатые полы под паркет. Основной недостаток окраски полов — слабая стойкость ее против истирания в местах интенсивного движения.

Рис. 1.25. Полы паркетные

Паркетные полы (рис. 1.25) по стоимости дороже, но по конструкции и качеству лучше дощатых полов, более прочны и долговечны, так как отдельные паркетины (планки) употребляются в дело сухими (от 8 и до 10% влажности), а потому не коробятся, плотно соприкасаются одна с другой, тверды и малоистираемы. Комбинируя размеры и величину клепок, можно укладывать полы чрезвычайно разнообразными по рисунку. Обычно паркетные полы вдоль стен обрамляются специальной полосой (фриз), а внутри фризовой рамки размещается рисунок в виде чередующихся рядов ромбовидной, прямоугольной или квадратной планки. Реже применяется паркетная инкрустация в виде сложных рисунков одного или разных тонов естественной расцветки дерева. Несмотря на большую художественную ценность, применение этих полов вследствие дороговизны и сложности устройства ограничено.

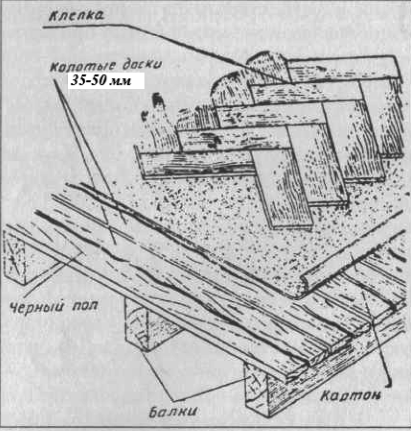

Промежуточной конструкцией являются полы щитовые, из которых наиболее простым является пол фризовый. Относительно сложный в изготовлении, он удобен тем, что для него используются доски укороченных размеров и дощатые обрезки. Отдельные набранные на заводе щиты укладываются на лаги, образуя чистый пол. Рисунок щитов может быть неограниченно разнообразным.

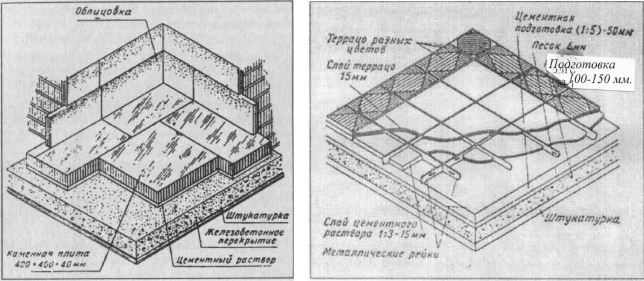

Рис. 1.26. Полы из естественных камней

Рис. 1.27. Террацовые полы

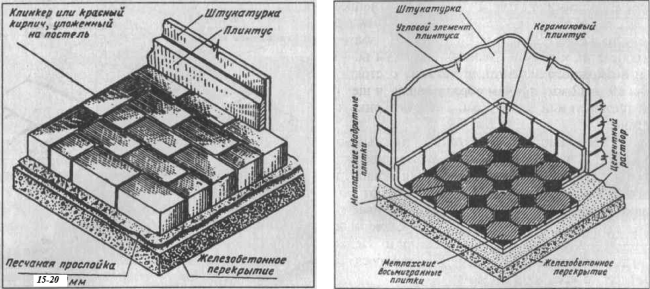

Каменные полы из естественно твердого камня (гранит, базальт, диабаз, мрамор) применяются только для нежилых помещений — вестибюлей, магазинов, вокзалов, станций метрополитенов, музеев, бань, складов. Применяют для этих полов и менее декоративные и не столь прочные камни-известняки и песчаники (рис. 1.26). К этому же типу относятся и полы террацо — бетонные или мозаичные, т.е. изготовленные из мраморной или гранитной крошки с цементным раствором (рис. 1.27), а также полы с крупными заполнителями из цветных мраморов и других пород, поддающихся шлифовке, — брекчиевые (рис. 1.28). Такие полы укладываются по заранее разработанному рисунку. Заполнители тщательно подбираются примерно одинаковыми по твердости и дающими художественный вид по расцветке. Пол террацо укладывают на массивном бетонном основании. Террацовую массу трамбуют, а после отвердения выравнивают, шлифуют и полируют.

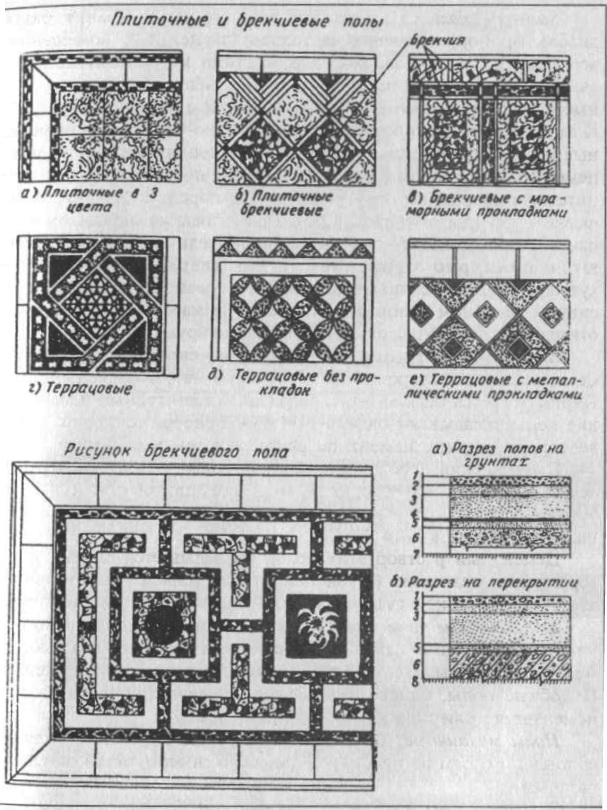

Рис. 1.28:1 – слой террацо — 12–15 мм; 2 – цем. раствор 1 : 3 — 13 мм; 3 – цем. раствор 1 : 3 — 50 мм; 4 – слой толя; 5 – слой песка; 6 – тощий бетон; 7 – уплотненный грунт; 8 – железобетонная плита

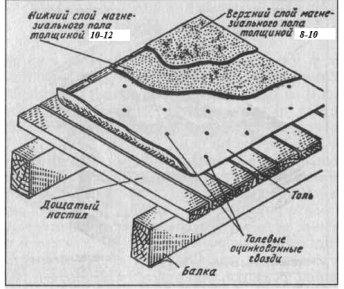

В таких помещениях, как кузнечные, сварочные и котельные цехи, делают полы кирпичные (рис. 1.29) на бетонном основании. Кирпич берется только особо твердый — клинкерный. Обычно такие полы укладывают рядами в «елку» с опорой на ложок. Кладка ведется на жирном цементном растворе с тонкими швами.

В помещениях с большим избытком воды — банях, прачечных — делаются полы плиточные, из керамических плиток (рис. 1.30), либо бетонные полы, которые должны иметь основание из тощего бетона, кирпича или камня.

Цементный раствор этих полов накладывается слоями и подвергается железнению (сухой цемент для усиления водостойкости затирается стальной гладкой кельмой по поверхности раствора).

Ксилолитовые полы (рис. 1.31) — из смеси магнезиального цемента с опилками — отличаются прочностью и бесшумностью; кроме того, эти полы теплее обычных каменных (но все же не теплые). Подобные полы, однако, боятся воды и делаются только в сухих помещениях или покрываются линолеумом.

Рис. 1.29. Полы из клинкера

Рис. 1.30. Полы из метлахских (керамических) плиток

Рис. 1.31. Полы магнезиальные на дощатом настиле

Полы мозаичные, бетонные и ксилолитовые изготовляются сплошным слоем из пластичной массы и поэтому называются бесшовными.

В помещениях с обилием влаги, кроме бетонных, применяют, как было указано выше, полы из керамической плитки. Плитки укладываются на цементном растворе с тонкими швами. Эти полы водонепроницаемы, но скользки. Для банных полов керамические плитки делают рифлеными. При устройстве полов всех видов важно правильно устраивать примыкание их к стенам. Деревянные полы во избежание увлажнения и возможного загнивания должны отстоять от стены не менее как на 10–12 мм, причем образовавшаяся щель закрывается деревянной галтелью или плинтусом, которые прикрепляются не к полу, а к стене.

Бесшовные полы, наоборот, не только примыкают к стенкам вплотную, но еще и на 1–2 см завертываются кверху и прикрываются также плинтусом. Для предотвращения появления трещин в массу раствора в момент намазывания вставляют по проектному рисунку узкие деревянные рейки, которые разбивают пол на прямоугольники и образуют прямолинейные искусственные швы. После высушивания эти швы заполняются раствором. Недостатком всех бесшовных полов является их постепенное растрескивание с образованием щелей во всех направлениях.

1.2. Организация производства строительных и монтажных работ

Строительство осуществляется по проекту, в котором определяются: эксплуатационные и технологические характеристики объекта; форма и размеры зданий, сооружений и их элементов; материалы и детали, из которых они должны сооружаться; необходимое технологическое оборудование; методы производства строительных и монтажных работ (рис. 1.32).

Строительные и монтажные работы (земляные, каменные, бетонные, железобетонные, кровельные, отделочные) состоят из различных технологически связанных строительных процессов. В свою очередь, строительные процессы состоят из рабочих операций. Рабочей операцией называется технологически однородный и неделимый элемент строительного процесса, выполняемый постоянным составом рабочих при использовании постоянной группы средств труда (машины, оснастка, инструмент) и предметов труда (материалы, изделия, конструкции). Рабочие операции складываются из рабочих движений (приемов). Рационализация рабочих движений при выполнении рабочих операций имеет большое значение для экономии рабочего времени, трудоемкости работ и качества строительной продукции.

Строительные процессы подразделяются на основные, вспомогательные и транспортные. К основным относятся процессы по непосредственному возведению конструкций: монтаж конструкций, бетонирование фундаментов, кирпичная кладка стен, отделочные работы. К вспомогательным относятся процессы, связанные с устройством подмостей, лесов для кладки стен или отделочных работ и др. Транспортные процессы связаны с доставкой материалов, деталей, конструкций к рабочему месту на строительной площадке. Рабочие строители различаются по профессии и квалификации. Профессия рабочих определяется видом выполняемых ими работ (монтажник, каменщик, арматурщик, кровельщик, штукатур, маляр, облицовщик и др.). Квалификация рабочего характеризуется его знаниями, опытом и степенью сложности работ, которые он в состоянии высококачественно выполнять.

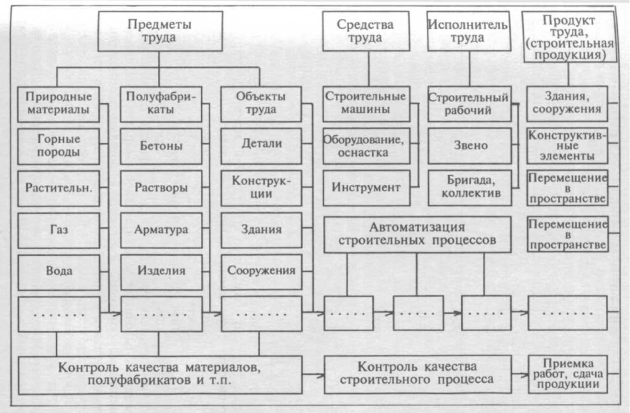

Рис. 1.32. Структура создания строительной продукции

Для успешного осуществления процессов строительного производства требуется разделение труда между рабочими в соответствии с их квалификацией и организация их совместной работы. Чтобы это обеспечить строительные процессы выполняются звеньями или бригадами. В состав звена входят 2–5 рабочих одной профессии различной квалификации (разряда). Бригада состоит из большего числа рабочих, чем звено, или из нескольких звеньев. Бригады, состоящие из рабочих одной профессии, называют специализированными. Бригады, в которые входят рабочие разных профессий, создаваемые для выполнения нескольких взаимосвязанных процессов, называют комплексными. Производительность труда определяется количеством доброкачественной продукции, вырабатываемой рабочим в единицу времени. Расчеты количества труда для строительства, а также уровень производительности труда ведутся по нормам времени и по нормам выработки.

Норма времени — это необходимые затраты рабочего времени или времени работы машины для изготовления единицы доброкачественной продукции. Норма выработки — количество доброкачественной продукции, которое должно быть изготовлено рабочим или звеном рабочих в единицу времени.

При производстве строительных и монтажных работ строительные процессы на объекте могут вестись последовательно, параллельно или поточно. Наиболее эффективным является поточный метод, при котором строительные процессы выполняются в определенном порядке (совмещаясь во времени) с обеспечением ритмичности производства, рационального использования труда, времени и технических средств. Объект условно делят на захватки, т. е. участки, на которых имеется достаточный объем работ для выполнения строительного процесса бригадой в течение определенного времени (час, смена, сутки). Количество захваток должно быть достаточным, чтобы бригады разных профессий могли выполнять строительные процессы одновременно, перемещаясь после окончания работы с одной захватки на другую. Для некоторых процессов захватку делят по высоте на ярусы (например, при кирпичной кладке, которую невозможно выполнить сразу на высоту этажа).

1.3. Проект производства работ

Для выполнения строительных процессов на объекте разрабатывается техническая документация, в которой определяются характер процесса и его состав, методы производства, потребность в трудовых ресурсах, в средствах механизации, в материалах, а также потребность в ресурсах времени. Такая техническая документация называется проектом производства работ, который составляется по рабочим архитектурно-планировочным и расчетно-конструктивным чертежам и содержит в своем составе следующие материалы:

• календарный план (сетевой график), устанавливающий последовательность и сроки выполнения строительных и монтажных работ;

• подсчет объемов строительных и монтажных работ;

• график поступления на объект строительных конструкций, материалов, деталей и полуфабрикатов;

• график работы основных строительных машин (экскаваторы, компрессоры, сварочные агрегаты и др.);

• график движения рабочих по захваткам, ярусам, делянкам;

• строительный генеральный план объекта (стройгенплан) с определением мест постоянных и временных транспортных путей, коммуникаций, временных зданий и сооружений, площадок складирования конструкций и материалов;

• сметная стоимость производства строительно-монтажных работ;

• технологические карты на сложные и ответственные строительные процессы;

• решения по технике безопасности.

На основе разработанных инженерно-технологических решений в проекте производства работ составляется пояснительная записка с обоснованием принятых решений в потребности необходимых ресурсов, а также с основными технико-экономическими показателями.

1.4. Технологические карты

Составным элементом проекта производства работ являются технологические карты, в которых определен строительный процесс, рассмотрены составные части процесса (операции), указаны технологические режимы, условия производства изготовления данной строительной продукции или ее части (монтаж железобетонных конструкций, кирпичная кладка стен, оштукатуривание, малярные работы и др.), последовательность выполнения рабочих операций с целью оптимизации трудоемкости, продолжительности, стоимости работ, для получения доброкачественной строительной продукции.

Типовая технологическая карта состоит из разделов:

• область применения, где приводится характеристика рассматриваемых элементов зданий, состав работ, охватываемых этой картой, условия производства работ;

• организация и технология строительного процесса, где приводятся указания и требования к готовности предшествующих работ, план и разрезы рассматриваемой части здания, где будут производиться работы, методы и последовательность производства работ, состав бригад, звеньев рабочих, калькуляция трудовых затрат (стоимость работ), график выполнения работ по минутам, указания по контролю и оценке качества работ, решения по охране труда и технике безопасности;

• технико-экономические показатели, где рассчитаны затраты труда на единицу строительной продукции, затраты машино-смен, выработка на одного рабочего в смену в физическом выражении (м3, м2, п/м, тонны), себестоимость строительно-монтажных работ (руб.);

• материально-технические ресурсы, где приводится потребность в материалах, конструкциях по их номенклатуре, спецификациям, физическим объемам работ и нормам расхода материальных ресурсов, количество и тип машин, инвентаря, инструментов, приспособлений, оснастки в соответствии с объемами работ, сроками их выполнения и количеством рабочих.

1.5. Организация труда строителей-отделочников

Основой организации производства строительных работ являются кадры строительных рабочих — это состав работников, прошедших специальную профессиональную подготовку и обладающих знаниями и практическими навыками, для выполнения рабочих операций строительного процесса. Располагая своей рабочей силой — физическими, интеллектуальными и духовными качествами строительные рабочие выполняют свои профессиональные, строительные работы. Слаженность, оптимальность и красота действий рабочего-профессионала в процессе его работы является показателем мастерства. Степень мастерства зависит от знания исполнителями своего дела, наличия у них опыта и умения правильно и точно выполнять изученные и отработанные операции. Важным вопросом при организации строительного процесса является определение срока его выполнения. В принципе срок выполнения строительного процесса зависит от количества рабочих, которые одновременно могут работать на имеющемся фронте работ, от квалификации рабочих, использования необходимых строительных машин, а также от уровня производительности труда. Профессиональный и численный состав рабочих бригады (звена) определяют исходя из вида и объема поручаемых ей работ, а также на основе действующих норм и расценок. При этом необходимо учитывать устойчивые нормы выработки в натуре и плановое задание по выполнению оптимального уровня производительности труда. Основным стимулом в организации труда строителей-отделочников является показатель стоимостной (денежной) выработки. Этот показатель определяется сметной стоимостью объема строительно-монтажных работ, приходящегося на одного работающего. Стоимостной (денежный) показатель позволяет ясно видеть организацию производства, уровень квалификации рабочего труда данного производства, а также перспективы жизнедеятельности данной строительной организации. Следует иметь в виду, что величина денежной выработки зависит от цены на строительные материалы и доли затрат на материальные и фондовые ресурсы в общей стоимости работ. В основе организации труда строителей-отделочников должна быть новая прогрессивная технология, рациональный выбор методов работ и механизмов, оптимизация фронта работ. При выполнении этих условий, производство будет ритмичным и повысится производительность труда.

1.6. Сетевое планирование производства отделочных работ

Строительное производство представляет собой сложную динамичную взаимосвязанную систему, где пересекаются (переплетаются) разнохарактерные ресурсы с разноразмерными параметрами: материалы, конструкции, строительные машины, ограниченная продолжительность строительных процессов, сроки строительства, количество рабочих и другие факторы. В процессе строительства происходит постоянная смена состояний объекта, которая влияет на изменение параметров его отдельных элементов и всего строительного объекта в целом.

Управление такой сложной системой требует максимального учета изменяемых параметров сооружения в процессе строительства.

До начала работ по условиям проекта организации строительства разрабатывается модель (график), по которой определяется последовательность и сроки выполнения строительных работ. Для этого применяют календарные планы в виде ленточных (линейных) графиков, в которых линейно в масштабе отражается продолжительность строительства по процессам и выполнение объемов строительно-монтажных работ. В условиях большого объема строительных работ такие календарные планы (графики) не позволяют точно определять сроки начала и окончания работ, вводить изменения хода работ и оптимизировать общую продолжительность строительства. Методы сетевого планирования позволяют составленную сетевую модель (график) анализировать и находить в ней резервы для оптимизации, оперативно устранять обнаруженные трудности, корректировать график на основе полученной информации о ходе работ. Применение технических средств сбора, передачи и хранения информации, а также электронно-вычислительных машин для ее обработки, выбора решения и пересчета сетевых графиков делает сетевые методы эффективным средством управления производством. Возможность определять необходимые трудовые и материальные ресурсы на любой момент времени по сетевому графику позволяет добиваться более равномерного их распределения по объектам, по захваткам, по ярусам, по делянкам за счет выявленных резервов и с учетом ограничения и неритмичности поставок необходимых материалов и других ресурсов.

1.6.1. Основы построения сетевых графиков

На сетевом графике строительства схематически изображается последовательность выполнения работ и их взаимосвязь в процессе производства и до ввода объекта в эксплуатацию.

Сетевой график представляет собой стрелочную диаграмму, состоящую из работ и событий. Любой производственный процесс, необходимый для выполнения программы и требующий затрат времени и ресурсов, называют работой и обозначают сплошной стрелкой. Момент окончания работы, т. е. ее результаты, называют событием, обозначаемым на графике кружком с порядковым номером. Между двумя событиями может быть только одна работа (рис. 1.33). К каждому событию может примыкать одна или несколько оканчивающихся работ и одна или несколько начинающихся работ.

				1)
Рис. 1.33. Обозначения работ и событий				Рис. 1.34. Фрагмент сети

Различают данную работу, предшествующие работы и последующие работы. Продолжительность данной работы обозначают ti–j, где i — начальное событие и j- конечное событие. Предшествующую работу обозначают th–i , а последующую — ti–k. На рисунке 1.34 изображена данная работа и несколько предшествующих ей и последующих работ. Сплошной стрелкой обозначают также технологические или организационные перерывы (ожидание) между двумя работами на захватке. Такие перерывы, в отличие от действительной работы, не требуют затрат трудовых и материальных ресурсов. Пунктирной стрелкой на сетевом графике обозначают зависимость начала одной работы от окончания другой.

Исходное событие на сетевом графике, стоящее у начала выполнения программы, не имеет предшествующих работ.

Завершающее событие, стоящее в конце программы и фиксирующее конечную цель, не имеет последующих работ.

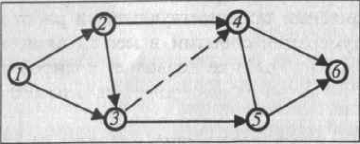

Рис. 1.35. Схема сетевого графика

Как видно из схемы (рис. 1.35), между исходным и завершающими событиями сетевого графика проходит несколько технологических цепочек — путей, связывающих последовательно выполняемые работы.

В сетевом графике все стрелки-работы имеют одно направление — от исходного к завершающему событию. Стрелки могут изображаться и без масштаба под любым углом, но имеют оценки продолжительности работы — «временные оценки». Самая длительная по продолжительности цепочка работ носит название «критического пути» (Ткр.). На критическом пути обычно лежит 10–15% общего количества работ в сетевом графике. Критический путь изображается двойными стрелками и определяет общую продолжительность выполнения программы. Для сокращения общей продолжительности строительства, следовательно, необходимо прежде всего ускорять критические работы. Близкие по продолжительности пути к критическому называют подкритическими, а остальные — некритическими. Не исключено наличие в графике нескольких критических путей.

В отличие от работ, лежащих на критическом пути, работы на некритических путях имеют некоторые резервы врем

...
