Настоящая книга подготовлена в формате учебно-методического пособия и предназначена для студентов архитектурных и строительных специальностей высших учебных заведений. Она сочетает академическую строгость с практическими рекомендациями, обеспечивая последовательное освоение принципов архитектурного проектирования и работы с современными цифровыми инструментами.

Архитектура представляет собой сложную систему, объединяющую эстетические, функциональные и конструктивные аспекты. Каждый проект здания требует глубокого понимания взаимосвязей между формой, пространством, материалами и инженерными системами. Эффективное овладение этими знаниями невозможно без систематического изучения как теории архитектуры, так и современных методов информационного моделирования (BIM).

Программа ArchiCAD, используемая в книге, позволяет создавать не просто чертежи, а полноценные трёхмерные модели зданий, включающие сведения о конструктивных элементах, материалах и инженерных системах. Освоение этого инструмента обеспечивает высокую точность проектирования, ускоряет процесс разработки и интегрирует все разделы архитектурного проекта.

Цель пособия — предоставить студенту последовательное методическое руководство по архитектурному проектированию, начиная от создания координационных осей, планов этажей и несущих конструкций до проектирования сложных кровельных систем, мансард, эркеров и стропильных узлов. Особое внимание уделено практическим аспектам работы в ArchiCAD: моделированию, построению планов и фасадов, подготовке чертежной документации и визуализации проекта.

После изучения материала студент сможет:

— Понимать структуру архитектурного проекта и последовательность этапов проектирования;

— Создавать точные планы, фасады, разрезы и трёхмерные модели;

— Применять строительные нормы и рекомендации при проектировании конструкций;

— Работать с инструментами ArchiCAD для моделирования, деталировки и визуализации;

— Разрабатывать проекты с учётом инженерной логики и архитектурной выразительности.

Структура книги построена по принципу «от простого к сложному»: студенты последовательно осваивают базовые элементы проектирования, а затем переходят к сложным архитектурным и конструктивным задачам. Каждый раздел сопровождается методическими комментариями, пояснениями инженерной логики и принципов композиции, что позволяет интегрировать теоретические знания с практическими навыками.

Пособие ориентировано на формирование у студентов не только практических умений работы с программой ArchiCAD, но и системного понимания архитектуры как науки, соединяющей проектирование, инженерное мышление и художественное восприятие пространства.

Глава 1. Архитектура как наука и искусство

1.1. Понятие архитектуры

Архитектура — это наука и искусство проектирования зданий и сооружений, создающих предметно-пространственную среду, необходимую для жизни и деятельности человека. Она соединяет в себе рациональные основы инженерии и эмоциональные категории искусства, формируя гармоничное пространство, способное удовлетворять функциональные, эстетические и психологические потребности человека.

Классическое определение архитектуры дано древнеримским архитектором Витрувием (I век до н. э.), который сформулировал три основных принципа архитектуры:

— Firmitas — прочность (устойчивость конструкции);

— Utilitas — польза (функциональность и удобство);

— Venustas — красота (эстетическая выразительность).

Эти принципы образуют основу архитектурного мышления и до сих пор лежат в основе любого проектного решения.

1.2. Архитектура как синтез науки, техники и искусства

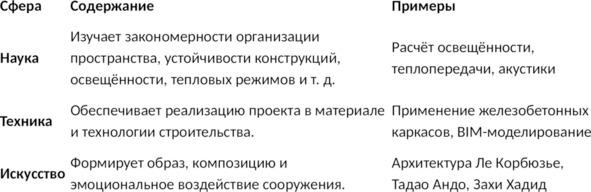

Архитектура представляет собой синтетическую область знания, в которой взаимосвязаны три составляющих:

Таким образом, архитектор должен мыслить одновременно научно, технически и художественно, соединяя расчёт, технологию и эстетику в едином проектном решении.

1.3. Цели и задачи архитектуры

Цель архитектуры — создание функционально и эстетически совершенной среды, соответствующей потребностям человека и общества.

Основные задачи архитектурной деятельности включают:

— обеспечение функциональности (удобство, логичность планировки);

— достижение прочности и надёжности конструкций;

— формирование эстетического облика зданий и пространств;

— соблюдение экологических и экономических принципов;

— обеспечение психологического комфорта пользователей.

Современная архитектура направлена на создание устойчивой, энергоэффективной и человеко-ориентированной среды.

1.4. Архитектура и общество

Архитектура — это отражение общественного строя, культуры и мировоззрения своего времени.

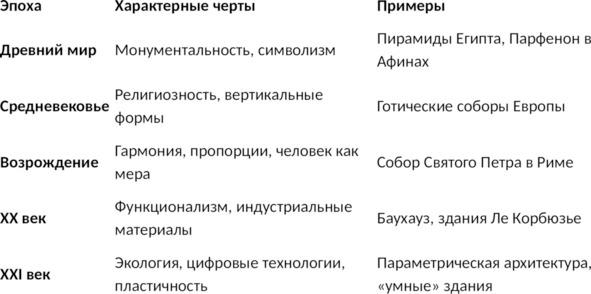

Каждая эпоха выражала себя в архитектуре:

Архитектор всегда работает в социальном контексте, поэтому архитектурная форма — это не только конструкция и композиция, но и выражение общественных ценностей.

1.5. Архитектура как организация пространства

Архитектура — это искусство организовывать пространство. Она определяет, как человек движется, воспринимает и ощущает окружающую среду.

Основные категории архитектурного пространства:

— Ось — направление, организующее композицию (например, ось входа или аллеи);

— Центр — фокус внимания (главный зал, площадь, алтарь);

— Ритм — повторение элементов с интервалами (колонны, окна);

— Контраст — противопоставление форм или материалов;

— Масштаб — соотношение размеров объекта и человека.

Пример: в античных храмах пространство организовано строго по оси симметрии, а в современной архитектуре (например, у Захи Хадид) применяется динамичная, текучая организация пространства без жёстких осей.

1.6. Элементы архитектурной формы

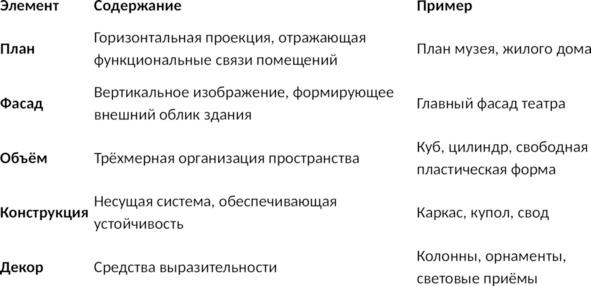

Архитектурная форма включает несколько взаимосвязанных компонентов:

1.7. Архитектурное пространство и человек

Главный критерий архитектуры — человек. Пропорции, высота, свет, цвет и акустика должны соответствовать физиологическим и психологическим особенностям человека.

Примеры восприятия высоты помещения:

— 2,4–2,7 м — уютное пространство (жильё, офис);

— 3,5–4,5 м — торжественное (вестибюль, зал);

— более 8 м — монументальное (театр, собор).

Эргономика — наука, изучающая взаимодействие человека со средой, — помогает архитектору проектировать комфортные и безопасные пространства.

1.8. Архитектурная композиция и пропорции

Композиция — это система организации элементов архитектурной формы, обеспечивающая её целостность, равновесие и выразительность.

Основные принципы композиции:

— Симметрия — равновесие относительно оси;

— Асимметрия — динамическое равновесие;

— Ритм — повторение элементов;

— Контраст — противопоставление размеров, цвета, света;

— Пропорция — соотношение частей между собой и с целым.

Пропорции и «золотое сечение»

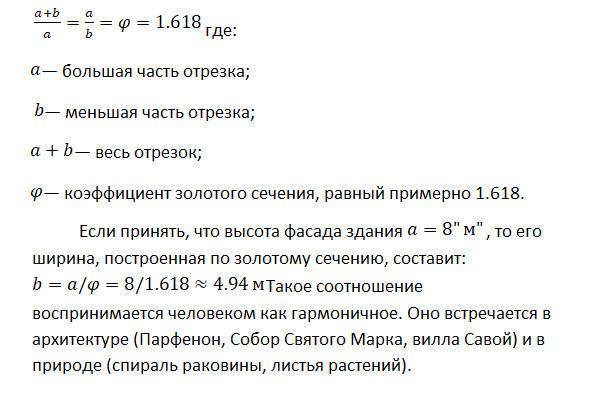

Одной из важнейших гармонических закономерностей является золотое сечение — пропорция, при которой отношение целого к большей части равно отношению большей части к меньшей. Формула золотого сечения, смотрите Рис. 1

1.9. Архитектура и время

Архитектура — искусство, в котором время материализуется в пространстве.

Она долговечна, но отражает дух своей эпохи.

Современный архитектор должен соединять:

— традицию (контекст, культурное наследие);

— инновацию (новые технологии, материалы, формы).

Текущие тенденции — это параметрическая архитектура, экологическое проектирование и BIM-технологии, позволяющие управлять зданием на протяжении всего его жизненного цикла.

1.10. Заключение

Архитектура — это универсальная форма знания, объединяющая рациональное и чувственное, техническое и художественное. Её изучение требует понимания пропорций, структуры, формы и функции, а также знаний в области инженерии, материаловедения и психологии восприятия.

Глава 2. Основы архитектурного чертежа: оси, план и несущие стены

2.1. Значение архитектурного чертежа в проектировании зданий

Архитектурный чертеж представляет собой основополагающий элемент в процессе проектирования зданий и сооружений. Он является графической моделью будущего объекта, в которой в условно-пространственной форме отображаются все элементы конструкции, их взаимное расположение, геометрические
