УЧЕБНОЕ ПОСОБИЕ В ВОПРОСАХ И ОТВЕТАХ

1. Основные положения и понятия, принятые в строительном производстве

1.1. Основные понятия

Что такое "строительная продукция" и каковы ее особенности?

Строительной продукцией называются законченные строительством и введенные в эксплуатацию здания (промышленные предприятия и цехи, жилые дома, здания общественного назначения и др.), сооружения (плотины, аэродромы, подземные переходы и др.), сети (наружные сети водоснабжения и канализации, теплоснабжения, газификации и др.).

Строительная продукция создается в сфере строительного производства, которое характеризуется тем, что его продукция (здания, сооружения и сети) стационарна (неподвижна), а рабочие, орудия труда и предметы труда перемещаются по мере завершения работ с одного участка на следующий. В этом принципиальное отличие строительного производства от промышленного со стационарными постами технологического воздействия и перемещающейся продукцией. Строительная продукция – результат выполнения строительно-монтажных работ.

Какова сущность понятия "строительно-монтажные работы" (СМР) и каковы основные признаки классификации СМР?

Строительно-монтажные работы – это работы, выполняемые строительными рабочими вручную или механизированным способом на строительной площадке с целью получить законченную строительную продукцию.

СМР классифицируются по следующим признакам:

– по стадиям и циклам их выполнения;

– по назначению работ;

– по виду конструктивных элементов в здании;

– по виду перерабатываемых материалов.

По стадиям и циклам выполнения СМР можно разделить:

на работы первой стадии или работы подземного цикла;

работы второй стадии или работы надземного цикла;

работы третьей стадии (заключительной) или работы отделочного цикла.

По назначению СМР делятся:

– на общестроительные работы (земляные работы, монтаж конструкций, каменные работы, бетонные работы и т.д.);

– специальные работы (монтаж оборудования, монтаж внутренних сетей горячего и холодного водоснабжения, монтаж элементов внутреннего отопления, монтаж наружных сетей и т.д.).

По виду конструктивных элементов в здании СМР приобретают название, соответствующее названию возводимого конструктивного элемента. Например, кровельные работы, изоляционные работы, отделочные работы и т.д.

По виду перерабатываемых материалов СМР приобретают название, соответствующее названию перерабатываемого материала. Например, земляные работы, каменные работы, бетонные работы и др.

Какова сущность термина «процесс»?

«Процесс» – это продуктивная деятельность человека, состоящая из последовательных действий, направленных на достижение цели. Первоначальное значения этого термина «прохождение, продвижение».

Условно процессы принято подразделять на две группы: материальные и информационные.

Материальные процессы охватывают действия, направленные на материальные предметы с целью изменить их таким образом, чтобы получить продукцию.

К информационным процессам относятся действия, совершаемые с идеальными предметами (цифры, информация и т.д.). Информационная продукция используется при проектировании, при принятии решений, на стадиях организации и управления.

Какие процессы являются основой технологии строительного производства?

Основой технологии строительного производства являются материальные процессы, которые называют строительными процессами или процессами строительного производства.

В строительных процессах участвуют рабочие (трудовые ресурсы), используются технические средства (орудия труда), с помощью которых из материальных предметов (предметов труда) создается строительная продукция.

Строительный процесс можно представить в виде блок-схемы, показывающей взаимодействие составляющих элементов строительного процесса (рис. 1.1.1).

Как можно классифицировать строительные процессы?

Классификацию строительных процессов можно представить в виде блок-схемы (рис. 1.1.2).

Технологические процессы строительного производства объединяются в две большие группы – внеплощадочные процессы и процессы, производимые на строительной площадке.

Внеплощадочные процессы подразделяются на заготовительные и транспортные процессы.

Процессы на строительной площадке делятся также на две группы – подготовительные и монтажно-укладочные.

Рис. 1.1.1 Составляющие элементы строительного процесса

Монтажно-укладочные процессы в свою очередь классифицируются по следующим признакам: по значению в производстве, по степени механизации и по степени сложности.

Рис. 1.1.2. Классификация строительных процессов

Как можно раскрыть содержание монтажно-укладочных процессов по основным классификационным признакам?

По значению в производстве монтажно-укладочные процессы могут быть ведущими и совмещенными.

Ведущие процессы определяют развитие и выполнение строительного объекта и обусловливают продолжительность строительства. Совмещенные процессы, технологически непосредственно не связаны с ведущими процессами, могут осуществляться параллельно с ними. Совмещение процессов (при соблюдении правил безопасности труда рабочих) позволяет значительно сократить продолжительность строительства.

К ведущим процессам можно отнести процессы, формирующие общестроительные работы, находящиеся между собой в технологической зависимости и лежащие на критическом пути сетевого графика.

К совмещенным процессам, как правило, относятся процессы, входящие в специальные работы.

По степени механизации монтажно-укладочные процессы могут быть механизированными, полумеханизированными и ручными.

В механизированных процессах все операции, и основные и вспомогательные, выполняются с помощью машин, рабочие только управляют машинами и обслуживают их.

В полумеханизированных процессах основные операции выполняются с помощью машин, а вспомогательные операции – инструментами.

В ручных процессах все операции выполняются с помощью инструментов. По степени сложности монтажно-укладочные процессы могут быть простыми (дифференцированными) и сложными (комплексными).

Простой строительный процесс – совокупность технологически связанных между собой рабочих операций, выполняемых одним и тем же рабочим или одной и той же группой рабочих одной профессии, но разной квалификации.

Рабочая операция – совокупность приемов и движений, совершаемых одним и тем же составом рабочих с использованием постоянного комплекта инструментов и приспособлений при переработке одного и того же материала.

Сложный строительный процесс – совокупность выполняемых простых процессов, находящихся между собой в организационной зависимости, связанных единством конечной продукции и выполняемых группой рабочих различных профессий и квалификаций.

Все строительные процессы протекают в пространстве и во времени.

Какое разделение пространства, в пределах которого работают трудовые коллективы рабочих, существует?

Эффективность строительных процессов во многом зависит от правильно организованного пространства, в пределах которого развиваются эти процессы. В зависимости от размера пространства, расположения возводимой конструкции в пространстве, размера трудового коллектива, располагающегося в границах, выделенного ему пространства, продолжительности развития процесса принято выделять следующее пространственное членение строительного объекта: фронт работ, участок, захватка, делянка, ярус.

Фронт работ – пространство, на котором размещается бригада, а также приданные ей механизмы, приспособления и материалы, необходимые для обеспечения наивысшей производительности труда.

Участок – часть здания или сооружения, в пределах которой существуют одинаковые производственные условия, позволяющие использовать одинаковые методы производства работ и технические средства.

Захватками называют части здания или сооружения (может быть также участок, часть участка), характеризуемые примерно одинаковой номенклатурой работ, примерно равными объемами работ, трудоемкостью, продолжительностью работ, выделяемые бригаде для непрерывной работы в течение определенного времени (не менее одной смены).

Делянка – часть захватки, выделяемая звену, достаточная для производительной и безопасной работы в течение не менее одной смены.

Ярус – это зона, в пределах которой возводится часть конструктивного элемента с одного уровня рабочего места. Высота яруса определяется наилучшими условиями труда, безопасностью работ, технологией производства, конструкцией машин, механизмов, инструментов и вспомогательных устройств.

1.2. Строительные рабочие и организация их труда

Чем характеризуются строительные рабочие?

Строительные рабочие характеризуются профессией (специальностью) и квалификацией.

Профессия строительных рабочих определяется видом и характером выполняемых работ. Например, рабочие-бетонщики выполняют бетонные работы, рабочие-штукатуры – штукатурные работы. Специальность определяет более узкую специализацию по данному виду работ. Например, профессия "плотник", а специализация – "плотник-опалубщик"; профессия "столяр", специализация – "столяр-краснодеревщик".

Рабочие одной и той же профессии могут обладать различной квалификацией.

Квалификация рабочего определяется знанием и умением рабочего выполнять процессы и операции различной сложности за установленное нормативами время с соблюдением требований к качеству продукции.

Номенклатура профессий и квалификаций строительных рабочих устанавливается "Единым тарифно-квалификационным справочником работ и профессий рабочих, занятых в строительстве и на ремонтно-строительных работах" (ЕТКС). В этом справочнике перечислены около 180 основных профессий рабочих, занятых на строительных, монтажных и ремонтно-строительных работах и в подсобных производствах.

Что является показателем квалификации рабочего?

Показателем квалификации рабочего является разряд.

Строительные рабочие каждой профессии подразделены по квалификации на 6 разрядов, из которых шестой – наивысший.

В соответствии с разрядом рабочие должны уметь выполнять процессы и операции различной сложности.

Рабочие 1-го разряда должны выполнять процессы, требующие элементарных навыков; 2-го разряда – процессы, требующие простейших навыков и знаний; 3го разряда – простые процессы; 4-го разряда – процессы средней сложности; 5-го разряда – сложные процессы; 6-го разряда – особо сложные процессы.

Как присваивается разряд рабочему?

Разряд рабочему присваивает квалификационная комиссия во главе с главным инженером организации на основании испытаний. В процессе испытания рабочий должен показать определенные умения и знания.

За определенное время рабочий должен уметь выполнить установленный "Едиными нормами и расценками на строительные, монтажные и ремонтно-строительные работы" (ЕНиР) объем работ или изготовить определенное количество продукции, удовлетворяющей по качеству требованиям технических условий.

Проходящий испытание рабочий должен:

знать основы технологии выполняемых им производственных процессов;

правила техники безопасности;

противопожарные правила;

нормы производственной санитарии;

требования, предъявляемые к качеству выполняемых им работ;

требования к смежным строительным процессам;

уметь читать чертежи;

знать правила внутреннего трудового распорядка.

В какие трудовые коллективы объединяются рабочие для выполнения строительных процессов?

Рабочие-строители в редких случаях работают одиночками; в основном они объединяются в производственные группы – звенья и бригады.

В звено объединяются от 2 до 5 (6) чел. Звенья объединяются в бригады, насчитывающие от 25 до 50 чел.

В основу формирования звеньев положен расчлененный пооперационный принцип выполнения строительных процессов: строительный процесс разделяется на однородные операции, которые выполняются рабочими соответствующей квалификации. Звено состоит из рабочих одной профессии, но разных квалификаций. При этом наиболее сложные операции выполняются рабочими более высокой квалификации.

Звенья рабочих объединяются в бригады. В зависимости от структуры бригады и решаемых ими задач они могут быть специализированными или комплексными.

Специализированные бригады состоят из рабочих одной профессии в количестве 20–25 чел. и выполняют простые строительные процессы. Например, оштукатуривание поверхностей строительных конструкций выполняют бригады штукатуров, плотничные работы (установка подмостей, устройство лесов, установка оконных и дверных блоков и т.д.) выполняют плотники.

Комплексные бригады состоят из рабочих разных профессий в количестве до 50 чел. и выполняют сложные строительные процессы. Например, возведение коробки кирпичного здания выполняет бригада, в состав которой входят каменщики, плотники, монтажники.

Комплексные бригады, в зависимости от выполняемых ими организационных функций могут быть: "комплексной бригадой конечной продукции" или комплексной бригадой конечной продукции, работающей по методу бригадного подряда".

Какие могут быть разновидности комплексных бригад?

Более совершенные в организационно-техническом отношении – это "комплексные бригады конечной продукции". Такая бригада выполняет все строительные работы на части здания или на целом объекте. Конечной продукцией этой бригады является часть здания (сооружения) или здание (сооружение) целиком.

Наиболее прогрессивной формой организации труда являются "комплексные бригады конечной продукции, работающие по методу бригадного подряда". Суть метода состоит в том, что комплексная хозрасчетная бригада конечной продукции заключает договор с администрацией строительного предприятия на выполнение всех общестроительных и специальных работ.

Бригада берет на себя обязательства по своевременной подготовке объекта к сдаче в эксплуатацию.

Перед началом работы проводится собрание бригады в присутствии представителя администрации, на котором заключается договор. Бригада полностью отвечает за сроки выполнения объекта, приемку и сохранность строительных материалов, за дефекты строительства, за соблюдение техники безопасности. В договоре указывается размер премии: за сокращение сроков строительства, за экономию материалов, за высокое качество строительства (сдача работ с первого предъявления), за подготовку объекта к сдаче заказчику и т.д.

Что такое техническое нормирование?

Техническое нормирование – это установление технически обоснованных норм затрат труда и материальных ресурсов на единицу продукции.

Нормы затрат труда выражаются в виде норм времени и норм выработки. Нормы времени подразделяются на нормы рабочего времени и нормы машинного времени.

Нормой рабочего времени называется количество рабочего времени, необходимое для производства единицы доброкачественной продукции рабочим соответствующей профессии и квалификации, работающим в условиях правильной организации труду и производства.

Норма рабочего времени измеряется в человеко-часах (чел.-ч).

Нормой выработки рабочего называется количество доброкачественной продукции, которое должен выработать за единицу времени при данных средствах труда рабочий соответствующей профессии и квалификации, работающий в условиях правильной организации труда и производства.

Норму выработки выражают в единицах измерения выполненной продукции (м, 100 м, м², 100 м² и т.д.).

Зависимость между нормой времени и нормой выработки обратно пропорциональна.

Нормой машинного времени называется количество рабочего времени машины, которое должно быть затрачено для производства единицы доброкачественной продукции в условиях рационального использования машины, а также правильной организации труда и производства.

Нормы технического нормирования используются для расчета с рабочими, при разработке организационно-технологической документации, при оценке эффективности принятых организационно-технологических решений.

Что такое тарифное нормирование?

Тарифное нормирование – это установление норм оплаты труда за единицу рабочего времени (тарифов), обеспечивающих соответствие квалификации рабочего сложности выполняемых работ.

Тарифной системой устанавливаются тарифные ставки и тарифные коэффициенты. Тарифные коэффициенты представляют собой отношение тарифных ставок соответствующих разрядов к тарифной ставке первого разряда. Названные показатели приводятся в тарифной сетке (табл. 1.2.1).

Таблица 1.2.1

Тарифная сетка

Показатель	Значение показателя по разрядам
	1	2	3	4	5	6
1969–1986 гг.
Часовая тарифная ставка, коп. Тарифный коэффициент	43,8 1	49,3 1,125	55,5 1,267	62,5 1,427	70,2 1,54	79,0 1,804
1986–1991 гг.
Часовая тарифная ставка, коп. Тарифный коэффициент	59 1	64 1,085	70 1,19	79 1,34	91 1,54	106 1,8
2001 г., 4-й квартал
Часовая тарифная ставка, руб.	6,54	7,1	7,78	8,76	10,07	11,77
2002 г., 1-й квартал
Часовая тарифная ставка, руб.	7,59	8,24	9,02	10,16	11,68	13,65

Между техническим и тарифным нормированием имеется противоречие: стабильность технически обоснованных норм затрат труда (в чел.-ч и маш.-ч) на традиционные строительно-монтажные процессы и динамичность, изменчивость во времени стоимости (цены) труда. Это явление хорошо видно из тарифной сетки: индексы изменения тарифных ставок к периоду 1969–1986 гг. составили соответственно 1,347, 14,93, 17,329. Тарифное нормирование используется для расчета размера заработной платы рабочих за выполненные работы, а также при определении цены строительной продукции (при расчете сметной стоимости и договорной цены).

Что такое "расценка"?

Расценкой называется заработная плата, выплачиваемая рабочему определенного разряда за единицу изготовленной им доброкачественной продукции при работе в нормальных условиях труда.

При расчете расценки используются основы технического и тарифного нормирования: в расчетную формулу входят "часовая тарифная ставка" (элемент тарифного нормирования) и норма времени – Нвр (элемент технического нормирования).

Расценка рассчитывается по формуле:

где Р – расценка; Сi – часовая тарифная ставка рабочего i-го разряда; п_i – количество рабочих i-го разряда; Нвр – норма времени, чел.-ч.

Пример расчета расценки

Определить размер расценки (Р) для работы "Оклеивание стен тканью".

Исходные данные следующие. Состав звена: маляр – 4-го разряда – 1, 3-го разряда – 1. Часовые тарифные ставки (в ценах 1986 г.): рабочего 4-го разряда – 79 коп, 3-го разряда – 70 коп. Норма времени – 15,5 чел.-ч на 100 м² поверхности.

Вывод: заработная плата за 100 м² оклеенной поверхности при среднем разряде рабочих – 3,5 составит 11,55 руб.

Как организована оплата труда рабочих в строительстве?

Основные требования по организации оплаты труда в строительстве определяются "Методическими рекомендациями по определению размера средств на оплату труда в договорных ценах и сметах на строительство и оплате труда работников строительно-монтажных и ремонтно-строительных организаций" (МДС 83-1.99).

Действующим трудовым законодательством установлено, что при оплате труда рабочих могут применяться тарифные ставки, оклады, а также бестарифная система, если предприятие, учреждение, организация сочтут такую систему наиболее целесообразной.

Вид, системы оплаты труда, размеры тарифных ставок, окладов, премий, иных поощрительных выплат, а также соотношение их размеров между отдельными категориями персонала предприятия, учреждения, организации определяют самостоятельно и фиксируют их в коллективных договорах, иных локальных нормативных актах.

Для усиления материальной заинтересованности работников в выполнении планов и договорных обязательств, повышении эффективности производства и качества работы могут вводиться системы премирования, вознаграждения по итогам работы за год, другие формы материального поощрения.

Установление форм и систем оплаты труда, премирования и материального поощрения работников, утверждение положений по этим вопросам производится администрацией организации, предприятия (работодателем) по согласованию с профсоюзным или другим представительным органом, отражающим интересы работников.

Принятые согласованные решения отражаются в коллективных договорах, разрабатываемых и заключаемых в соответствии с законами Российской Федерации.

Какие основные формы оплаты труда существуют в строительстве?

Основными формами оплаты труда рабочих в строительстве являются сдельная и повременная.

На их базе созданы и применяются другие системы оплаты труда: сдельно-премиальная и повременно-премиальная, аккордно и аккордно-премиальная, оплата труда при коллективном и арендном подряде с использованием коэффициентов трудового участия, трудового вклада и без них, оплата труда за выполнение нормированных заданий рабочим-повременщикам.

Какова сущность сдельной системы оплаты труда?

При сдельной оплате труда заработок рабочих (звена, бригады) определяется объемом выполненных работ и расценкой на единицу его измерения.

Выполненные и предъявленные к оплате работы должны соответствовать проекту и требованиям к их качеству, предусмотренным строительными нормами и правилами и стандартами.

При перевыполнении заданного объема работ в расчетный период, сокращении нормативных затрат труда и сроков выполнения работ с соблюдением требований к их качеству к сдельному заработку может начисляться премия в пределах средств, предусмотренных на эти цели в договорных ценах. Сдельная оплата труда при этом становится сдельно-премиальной.

Применение сдельной и сдельно-премиальной систем оплаты труда целесообразно основывать на укрупненных и комплексных нормах, составленных путем калькулирования на вид или комплекс работ, конструктивный элемент и т.п. Исходными для этих целей являются производственные нормы, содержащиеся в сборниках ЕНиР и ВНиР, а также аналогичные или вновь разрабатываемые нормы.

Сдельная и сдельно-премиальная системы оплаты труда чаще всего применяются к объему и набору работ, поручаемых рабочим в расчетный период, как правило, на месяц. Задание (наряд-задание) на выполнение этих работ согласовывается и подписывается сторонами, выдающими его, в лице мастера или производителя работ и принимающим к исполнению в лице бригадира или звеньевого, после чего утверждается начальником или главным инженером участка.

Какова сущность аккордной системы оплаты труда?

Аккордная и аккордно-премиальная системы оплаты труда – это разновидность сдельной системы оплаты труда и применяются на выполнении более укрупненных объемов работ, их комплексов, вплоть до объекта строительства в целом.

Аккордное задание (наряд-задание) выдается не на расчетный период (месяц), а на весь срок выполнения работ; заработная плата бригаде по расчетным периодам начисляется в виде аванса, а окончательный расчет производится после выполнения всего задания.

При этой системе усиливается взаимосвязь между заработком бригады и объемом готовой строительной продукции. Сумма заработной платы по аккордному заданию остается неизменной (за исключением случаев ее индексации, проведенной за период выполнения задания) и полностью находится в распоряжении бригады независимо от фактических затрат труда на его выполнение.

Эта система повышает заинтересованность рабочих в лучшем использовании рабочего времени, в выполнении задания меньшей численностью и в сокращении сроков его выполнения. В целях усиления указанной заинтересованности вводится премирование за выполнения аккордного задания, основными показателями которого являются: выполнение всего задания в срок и досрочно; сокращение фактических затрат труда по сравнению с нормативными; обеспечение высокого качества строительства, которое обычно оценивается "приемкой с первого предъявления" – если в полной мере соблюдены требования строительных норм и правил, стандартов, соответствие проектной документации.

При наличии дефектов, недоделок размер премии может уменьшаться с учетом затрат на их устранение, вплоть до полной отмены премии. Все это должно отражаться в Положении об оплате труда и премировании работников по этим системам, утверждаемом в организации в установленном порядке.

Что такое повременная оплата труда и когда она применяется?

При повременной оплате труда заработок рабочего определяется по тарифным ставкам и отработанному времени.

Повременная и повременно-премиальная системы оплаты труда применяются в тех случаях, когда заработок рабочего не может быть определен в зависимости от конкретного объема выполненных работ вследствие их многообразия, неоднородности по составу, измерителям и объемам.

В строительных организациях повременную и повременно-премиальную системы оплаты труда целесообразно применять для рабочих, занятых управлением подъемно-транспортными машинами (башенные и стреловые краны, автомобильные краны, лифты, подъемники и т.д.), машинами и механизмами, при помощи которых выполняются отдельные виды работ с периодически повторяющимися, но не стабильными объемами работ (катки, компрессоры, автобетоносмесители, тракторы, тягачи и т.д.), а также для оплаты труда рабочих, занятых на подсобно-вспомогательных работах, таких как:

транспортные, такелажные и погрузо-разгрузочные работы на строительной площадке;

ремонт и техническое обслуживание строительных машин, средств малой механизации, станков, оборудования, инструмента;

монтаж и обслуживание электросетей, электроаппаратуры, электрооборудования;

уборка и обслуживание территории строительства, зданий, сооружений, служб;

складские – прием, хранение, выдача материалов, инструмента, инвентаря, спецодежды, комплектация материалов, погрузо-разгрузочные работы на складах.

В зависимости от конкретных условий в организациях практикуется включение машинистов кранов и других машин в состав строительно-монтажных бригад. В этом случае в калькуляцию затрат труда и заработной платы на конечный измеритель строительной продукции, на основе которой производится оплата труда бригады, включается нормативное время работы и заработная плата машиниста. В составе бригады заработок машиниста (включая премии) определяется по фактически отработанному времени бригадой.

Какие компенсационные выплаты применяются при работе в условиях, отличающихся от нормальных?

Перечисленные системы оплаты труда рабочих рассмотрены применительно к нормальным условиям труда. Для условий производства и труда, отличающихся от нормальных, используется целая система компенсационных выплат.

По своему характеру и способам включения в заработок рабочих эти выплаты можно разделить на следующие группы:

повышенные тарифные ставки и оклады – на тяжелых и вредных, особо тяжелых и особо вредных работах; для рабочих 6-го разряда, занятых управлением мощными и особо сложными строительными машинами и механизмами, их обслуживанием и ремонтом; при выполнении сложных специальных работ в особых условиях (верхолазных, подземных при шахтостроении, тоннеле и мостостроении и т.п.);

повышающие коэффициенты к нормам времени и расценкам – при выполнении работ в зимнее время, на объектах реконструкции, технического перевооружения и капитального ремонта, при ликвидации последствий аварий, стихийных бедствий и т.п.;

надбавки и доплаты к тарифным ставкам и окладам – при подвижном и разъездном характере работ, вахтовом методе производства работ, командировании работников для выполнения монтажных, наладочных и строительных работ, за сверхурочную работу, работу в ночное время, выходные и праздничные дни.

Кроме того, применяется ряд стимулирующих доплат и надбавок: за профессиональное мастерство, расширение зон обслуживания, за руководство бригадой (звеном) и др.

Какие формы оплаты труда применяются при коллективном или арендном подряде?

В условиях коллективного или арендного подряда трудовым законодательством разрешается бестарифная система оплаты труда, которая основывается на использовании нормативов заработной платы на рубль объема строительно-монтажных работ.

Эти нормативы дифференцируются по видам работ с учетом различной трудоемкости их выполнения и устанавливаются на конечный измеритель продукции: вид или комплекс работ, конструктивный элемент и т.п.

Нормативы разрабатываются с учетом фактически достигнутого уровня заработной платы и включают в себя, кроме тарифной части, все виды доплат, надбавок, премий.

На арендных предприятиях централизованно установленные тарифные ставки определяют минимальные размеры труда работников соответствующей квалификации, являются формой социальной защиты трудящихся и выступают в виде государственной гарантии минимального уровня оплаты труда при выполнении норм труда.

С учетом этого предприятиям и организациям, переведенным на аренду, предоставлено право в пределах имеющихся средств на оплату труда самостоятельно повышать размер тарифных ставок и окладов сверх установленных минимальных размеров, не нарушая определенных государственной тарифной системой соотношений в оплате труда работников различной квалификации.

Арендным коллективам рекомендуется пересматривать тарифные ставки и оклады не чаще одного раза в год и утверждать их в коллективном договоре.

Что означают "КТВ" и "КТУ"?

В целях усиления заинтересованности работников в повышении эффективности производства и труда организации могут применять при распределении коллективного заработка между участниками производства коэффициенты трудового вклада – КТВ (для звеньев, бригад, участков) и коэффициенты трудового участия – КТУ (для отдельных работников в составе производственного коллектива, звена, бригады).

Численные значения КТВ и КТУ устанавливаются по набору критериев, повышающих и понижающих их среднюю величину, принимаемую за единицу.

Коэффициент трудового вклада, равный единице, устанавливается коллективам участков и бригадам при 100%-ном выполнении производственных показателей и отсутствии грубых нарушений охраны труда и техники безопасности, трудовой и производственной дисциплины.

В качестве дополнительных критериев оценки трудового вклада участков и бригад принимаются показатели, увеличивающие или уменьшающие базовое значение КТВ = 1.

Условия повышения КТВ: сокращение сроков производства работ по сравнению с заданием; сокращение затрат труда, установленных заданием; сдача выполненных работ, их комплексов, объектов в целом с первого предъявления; снижение плановой себестоимости работ.

Условия понижения КТВ: срыв сроков производства работ, предусмотренных заданием (графиком); превышение затрат труда, установленных заданием; невыполнение задания по снижению себестоимости работ; нарушение правил охраны труда и техники безопасности, наличие случаев травматизма; грубые нарушения трудовой дисциплины (прогулы, опоздания и др.).

Численные значения критериев колеблются от 0,05 до 0,7.

Коэффициент трудового участия рабочих – КТУ, равный единице, присваивается при выполнении производственных заданий в установленные сроки с надлежащим качеством и соблюдением правил охраны труда, техники безопасности, трудовой и производственной дисциплины.

В качестве дополнительных критериев оценки индивидуального трудового вклада рабочего в общие результаты труда принимаются показатели, увеличивающие или уменьшающие базовое значение КТУ = 1.

Условия повышения КТУ: проявление инициативы по освоению и применению передовых методов и приемов труда, рациональной организации трудовых операций и рабочего места, способствующих снижению затрат труда; высокая интенсивность труда, влияющая на сокращение сроков выполнения задания; выполнение сложных операций или совмещение профессий, помощь в работе другим членам бригады; выполнение сложных и ответственных работ, разряд которых выше разряда рабочего.

Условия понижения КТУ: невыполнение в установленный срок производственных заданий, низкая интенсивность труда (систематическое отставание от общего темпа коллективного труда); брак в работе по вине рабочего, вызвавший переделки и дополнительные затраты труда; невыполнение в срок распоряжений бригадира (мастера, производителя работ); нарушения правил эксплуатации машин и механизмов, механизированного инструмента; бесхозяйственное отношение к инструменту, инвентарю, приспособлениям, материалам; нарушение правил техники безопасности и противопожарной безопасности; опоздание на работу, преждевременное окончание работы, самовольный уход с работы, допущение сверхнормативных перерывов в работе; прогул, появление на работе в нетрезвом виде, отстранение от работы.

Численные значения критериев колеблются от 0,1 до 0,5.

Коэффициент трудового участия применяется к распределению приработка и премии и не может касаться гарантированных индивидуальных выплат.

В каких случаях разрешается бестарифная система оплаты труда и как рассчитывается заработная плата каждого работника?

Бестарифная система оплаты труда, разрешенная трудовым законодательством, может применяться в достаточно стабильных и однородных по профессионально-квалификационному и половозрастному составу небольших коллективах. Указанная система может применяться лишь для распределения коллективного заработка между работниками, а ее показатели не могут быть использованы для определения средств на оплату труда в договорных ценах и сметах на строительство.

При бестарифной системе заработная плата каждого работника Зi представляет собой его долю в заработанном всем коллективом фонде заработной платы и может быть определена по формуле:

где Ф – фонд заработной платы (оплаты труда) коллектива, подлежащий распределению между работниками, руб.; Кi – коэффициент квалификационного уровня, присвоенный i-му работнику коллективом в момент введения бестарифной системы (в баллах, долях единицы или других условных единицах (присвоение работнику определенного коэффициента квалификационного уровня не сопровождается одновременным установлением ему соответствующей ставки или оклада); КTУi – коэффициент трудового участия в текущих результатах работы, присваиваемый i-му работнику за отработанный период; Ti – количество рабочего времени, отработанного i-м работником в период, за который производится оплата; n – количество работников в коллективе, участвующих в распределении фонда заработной платы (оплаты труда).

Что является источником средств на оплату труда?

Единственным источником средств на оплату труда работников, занятых на строительно-монтажных работах, являются договорные цены и сметы на строительство, в которых определен размер этих средств.

Порядок составления расчетов размера средств на оплату труда для учета в сметах и договорных ценах на строительную продукцию зависит от метода определения сметной стоимости строительно-монтажных работ, наличия исходной информации в конкретной строительно-монтажной организации, а также статистических данных.

В связи с длительностью процесса строительства и ростом за этот период цен на потребительские товары и услуги и прожиточного минимума в целом результаты расчетов, полученные при любом методе, должны индексироваться в установленном законодательством порядке.

До выхода соответствующих законодательных актов по этому вопросу целесообразно использовать Отраслевые тарифные соглашения по строительству и промышленности строительных материалов. Вопрос об индексации размера средств на оплату труда должен отражаться в договоре подряда.

При определении в составе прямых затрат сметы размера средств на оплату труда по видам и комплексам работ, конструктивным элементам и объектам в целом на основе тарифных ставок, устанавливаемых Отраслевыми тарифными соглашениями, применяется следующая формула:

где T – нормативные затраты труда рабочих на выполнение конкретного объема работ по их видам, комплексам, конструктивным элементам или объекту в целом, чел.-ч; tp – расчетное число часов работы одного рабочего в месяц, не превышающее нормативной величины, установленной Минтрудом России; С1 – месячная тарифная ставка рабочего 1-го разряда при работе в нормальных условиях труда, отработавшего полностью месячную норму рабочего времени и выполнившего нормы труда, устанавливается с 1 января 2005 г. в организациях, находящихся на профобслуживании в Профсоюзе строителей России, не ниже величины прожиточного минимума для трудоспособного населения, официально установленного в соответствующем субъекте Российской Федерации; Кm – тарифный коэффициент среднего разряда выполняемых работ или соответствующего ему среднего разряда рабочих, принимаемый по тарифной сетке; Кр – районный коэффициент к заработной плате; Кп – коэффициент премиальных выплат, производимых из фонда оплаты труда и носящих систематический, регулярный характер; ПВ – прочие выплаты, производимые за счет средств на оплату труда; Кi – коэффициенты (в долях единицы), учитывающие доплаты и надбавки к тарифным ставкам и окладам работников за особые условия труда, режим работы и др.

1.3. Нормативная документация

Что такое "Система нормативных документов в строительстве"?

Систему нормативных документов в строительстве определяют Строительные нормы и правила – СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения". Согласно этим положениям нормативные документы, формирующие систему, представлены на рис. 1.3.1.

Рис. 1.3.1. Система нормативных документов в строительстве

Федеральные нормативные документы:

Строительные нормы и правила Российской Федерации – СНиП – устанавливают обязательные требования, определяющие цели, которые должны быть достигнуты, и принципы, которыми необходимо руководствоваться в процессе создания строительной продукции;

Государственные стандарты Российской Федерации в области строительства – ГОСТ Р – устанавливают обязательные и рекомендуемые положения, определяющие конкретные параметры и характеристики отдельных частей зданий и сооружений, строительных изделий и материалов и обеспечивающие техническое единство при разработке, производстве и эксплуатации этой продукции. Межгосударственные строительные нормы и правила и межгосударственные стандарты, введенные в действие на территории Российской Федерации, обозначаются как ГОСТ.

Своды правил по проектированию и строительству – СП – устанавливают рекомендуемые положения в развитие и обеспечение обязательных требований строительных норм, правил и общетехнических стандартов системы.

Руководящие документы системы – РДС – устанавливают обязательные и рекомендательные организационно-методические процедуры по осуществлению деятельности, связанной с разработкой и применением нормативных документов в строительстве.

Нормативные документы субъектов Российской Федерации (региональные нормативные документы), территориальные строительные нормы – ТСН – устанавливают обязательные для применения в пределах соответствующих территорий и рекомендуемые положения, учитывающие природно-климатические и социальные особенности, национальные традиции и экономические возможности республик, краев и областей России.

Производственно-отраслевые нормативные документы, стандарты предприятий (объединений) строительного комплекса и стандарты общественных объединений – СТП и СТО – устанавливают для применения на данном предприятии или в объединении положения по технологии и организации производства, а также обеспечению качества продукции.

Обозначения строительных норм и правил, сводов правил, руководящих документов системы и территориальных строительных норм состоят из индекса (СНиП, СП, РДС, ТСН), номера комплекса в структуре системы, а затем через дефис – порядкового номера документа данной категории в комплексе и двух последних цифр года принятия документа. При этом порядковые номера СНиП начинаются с номера 01, СП – с номера 101, РДС – с номера 201, ТСН – с номера 301. В обозначение территориальных строительных норм после цифр года их принятия включают наименование соответствующей территории.

На данный момент система нормативных документов в строительстве находится на стадии формирования и в реальности действует огромное количество нормативных документов, регламентирующих строительство на всех этапах строительной части инвестиционного цикла.

В каком литературном источнике приводится перечень нормативных документов по строительству и краткое его содержание?

Все виды нормативной документации, применяющейся в строительстве, приводятся в Строительном каталоге "Перечень действующих нормативных и рекомендательных документов по строительству", утвержденном Госстроем России и издаваемом ежегодно. Изменения к Перечню публикуются в ежемесячном "Информационном бюллетене о проектной, нормативной и методической документации, издаваемом ГУП ЦПП.

В Перечне приводятся нормативные документы, как вошедшие в систему нормативных документов в строительстве, так и не вошедшие, разработанные ранее до выхода СНиП 10-01-94.

Все нормативы, приведенные в Перечне, распределены по 6 главам:

1. Законодательно-правовые акты Российской Федерации, регулирующие строительную деятельность.

2. Документы министерств и ведомств Российской Федерации, регламентирующие строительную деятельность.

3. Нормативные и рекомендательные документы по вопросам проектирования, производства строительных материалов и конструкций и организации строительства.

4. Сметы. Ценообразование. Экономика.

5. Материальные и трудовые ресурсы.

6. Государственные стандарты.

Какие нормативные документы обязательно используются на всех этапах строительства?

На всех этапах строительства обязательно используются Строительные нормы и правила и производственные строительные нормы (рис. 1.3.2).

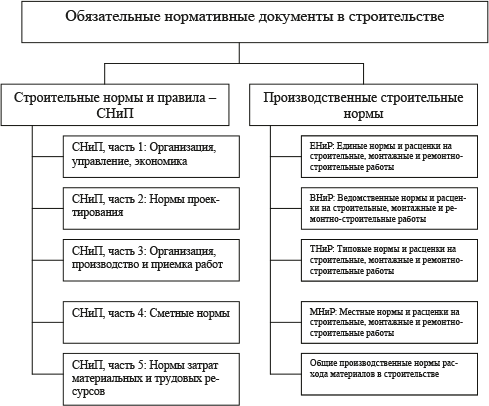

Рис. 1.3.2. Обязательные нормативные документы в строительстве

Что такое СНиП и какова классификация этих документов?

СНиП – это строительные нормы и правила, являющиеся сводом основных нормативных документов по составлению проектно-сметной документации и осуществлению строительства в Российской Федерации. Строительные нормы и правила, разработанные и утвержденные соответствующим образом до момента начала формирования системы нормативных документов в строительстве, согласно СНиП 10-01-94 зашифрованы и сгруппированы по Классификатору строительных норм и правил следующим образом: строительные нормы и правила разделены на 5 частей, каждая из которых делится на группы. Шифр документа состоит из букв «СНиП», номера части (одна цифра), номера группы (две цифры) и номера документа (две цифры), отделенных друг от друга точками; две последних цифры, присоединяемые через тире, обозначают две последние цифры года утверждения документа. Так зашифрованы СНиП, утвержденные с 1983 по 1993 г.

Классификация строительных норм и правил следующая.

1. Организация, управление, экономика

Группы

01 Система нормативных документов в строительстве

02 Организация, методология и экономика проектирования и инженерных изысканий

03 Организация строительства. Управление строительством

04 Нормы продолжительности проектирования и строительства

05 Экономика строительства

06 Положения об организациях и должностных лицах

2. Нормы проектирования

Группы

01 Общие нормы проектирования

02 Основания и фундаменты

03 Строительные конструкции

04 Инженерное оборудование зданий и сооружений. Внешние сети

05 Сооружения транспорта

06 Гидротехнические и энергетические сооружения, мелиоративные системы и сооружения

07 Планировка и застройка населенных пунктов

08 Жилые и общественные здания

09 Промышленные предприятия, производственные здания и сооружения, вспомогательные здания. Инвентарные здания

10 Сельскохозяйственные предприятия, здания и сооружения

11 Склады

12 Нормы отвода земель

3. Организация, производство и приемка работ

Группы

01 Общие правила строительного производства

02 Основания и фундаменты

03 Строительные конструкции

04 Защитные, изоляционные и отделочные покрытия

05 Инженерное и технологическое оборудование и сети

06 Сооружения транспорта

07 Гидротехнические и энергетические сооружения, мелиоративные системы и сооружения

08 Механизация строительного производства

09 Производство строительных конструкций, изделий и материалов

4. Сметные нормы

Состав и обозначение сметных норм и правил установлены постановлением Госстроя СССР от 18 июня 1982 г. № 162 и постановлениями Госстроя России

5. Нормы затрат материальных и трудовых ресурсов

Группы

01 Нормы расхода материалов

02 Нормы потребности в строительном инвентаре, инструменте и механизмах

03 Нормирование и оплата проектно-изыскательских работ

04 Нормирование и оплата труда в строительстве

Наряду с такой шифровкой в настоящее время используются СНиП

Какие нормативные документы позволяют определить цену строительной продукции?

Для определения цены (сметной стоимости, договорной цены) строительной продукции применяются следующие нормативные документы:

Базисные сметные нормы и расценки:

Сборники сметных норм и расценок на строительные работы СНиП 4.02-91;

Сборники сметных норм и расценок на эксплуатацию строительных машин – СНиП 4.03-91;

Сборники сметных цен на материалы, изделия и конструкции – СНиП 4.04-91;

Сборники расценок на монтаж оборудования – СНиП 4.06-91;

Сборник сметных норм дополнительных затрат при производстве строительно-монтажных работ в зимнее время – СНиП 4.07-91 (НДЗ-91);

Сборник сметных норм затрат на строительство временных зданий и сооружений – СНиП-4.09-91.

Сборники сметных норм затрат на оборудование и инвентарь общественных и административных зданий – СНиП 1V-13-84.

Сборники укрупненных показателей стоимости строительства (УПСС) – СНиП 1V-14-84, СНиП 1V-15-84.

Сборники сметных норм и расценок на ремонтно-строительные работы – СНиР-91 Р.

Государственные элементные сметные нормы на строительные и ремонтно-строительные работы – ГЭСН-2001, ГЭСНр-2001.

Ресурсные сметные нормы – РСН, УРСН.

Сборники показателей стоимости на виды работ:

Сборники показателей стоимости на виды работ – ПВР;

Сборник укрупненных показателей базисной стоимости на виды работ – УПБС ВР.

Сборники базовых цен на материалы, детали, конструкции.

Руководящие и методические документы по сметам, ценам и вопросам экономики строительства.

Какие нормативные документы позволяют рассчитать средние нормы расхода материальных ресурсов на уровне министерств и ведомств?

Для расчета средних норм расхода материальных ресурсов на строительство, осуществляемое министерствами ведомствами РСФСР, применяются СНиП «Нормы расхода материалов, изделий и труб на 1 млн руб. сметной стоимости строительно-монтажных работ…» для конкретной отрасли промышленности.

Например:

СНиП 5.01.01-82 – Коммунальное хозяйство. Бытовое обслуживание населения;

СНиП 5.01.02-83 – Микробиологическая промышленность. Геология и разведка недр. Кинопромышленность;

СНиП 5.01.03-85 – Объекты газовой промышленности и т.д.

Нормы расхода определены для условий строительства в базисном районе (Московская область) и не учитывают дополнительного расхода материалов на производство работ в зимнее время.

Нормы не учитывают потери материалов и изделий при транспортировании от поставщика до склада строительства, а также при погрузо-разгрузочных операциях и хранении на складах.

Нормы носят рекомендательный характер.

Какие нормативные документы позволяют рассчитать потребность в материально-технических ресурсах на стадии разработки проектно-сметной документации?

На стадии разработки проектно-сметной документации потребность в материальных ресурсах рассчитывается на основании «Государственных элементных сметных норм на строительно-монтажные работы» (ГЭСН) и «Государственных элементных сметных норм на ремонтно-строительные работы» (ГЭСНр). В этих документах сметные нормы расхода материальных ресурсов определены на основе производственных норм расхода материалов, технологических карт и другой технологической документации с учетом минимальных норм отходов по материалам, которые требуют обработки или пригонки при укладке их в дело.

Наименование материальных ресурсов в элементных сметных нормах значительно сокращены в сравнении с торговой номенклатурой, а нормы их расхода усреднены и не могут служить основанием для списания материалов в расход на производство работ.

В состав проектно-сметной документации входят Ведомости потребности в материалах для строительства предприятий, зданий и сооружений (ВМ). ВМ разрабатываются по элементным сметным нормам в соответствии с Методическими указаниями по определению потребности в материалах, конструкциях и деталях в составе проектной документации на строительство.

Какие производственные нормы, позволяющие рассчитать затраты труда и заработную плату рабочим, существуют?

Затраты труда и заработную плату рабочим можно рассчитать используя нормы и расценки на строительные, монтажные и ремонтно-строительные работы.

Нормы и расценки на строительные, монтажные и ремонтно-строительные работы подразделяются:

ЕНиР – Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы;

ВНиР – Ведомственные нормы и расценки на строительные, монтажные и ремонтно-строительные работы;

ТНиР – Типовые нормы и расценки на строительные, монтажные и ремонтно-строительные работы;

МНиР – Местные нормы и расценки на строительные, монтажные и ремонтно-строительные работы.

ЕНиР утверждены Государственным строительным комитетом (Госстроем) СССР, Государственным комитетом СССР по труду и социальным вопросам (Госкомтрудом) и ВЦСПС после выхода постановления от 17.09.86 № 1115, состоят из 72 сборников и содержат около 80 тыс. норм.

На строительные, монтажные и ремонтно-строительные работы, не охваченные ЕНиР, министерства и ведомства могут разрабатывать ведомственные нормы и расценки – ВНиР.

ВНиР утверждаются руководством министерства или ведомства по согласованию с соответствующими комитетами профсоюза, регистрируются в Госстрое с присвоением установленных индексов и порядковых номеров. На данный период действует 87 сборников ВНиР, которые содержат около 66 тыс. норм и расценок.

ТНиР разрабатываются центральными научно-исследовательскими институтами на новые виды работ, выполняемые по типовой технологии в различных организациях.

На строительные, монтажные и ремонтно-строительные работы, не охваченные ЕНиР, ВНиР и ТНиР, разрабатываются методами технического нормирования местные нормы и расценки – МНиР.

МНиР утверждаются и вводятся в действие руководителем строительной организации по согласованию с профсоюзным или другим представительным органом, отражающим интересы рабочих.

Тарификация работ в сборниках произведена в соответствии с ЕКТС работ и профессий рабочих: вып. 3, разд. «Строительные, монтажные и ремонтно-строительные работы».

Какие сведения приводятся в производственных сборниках норм и расценок?

В параграфах ЕНиР, ВНиР, ТНиР и МНиР приводятся:

а) краткая характеристика машин (для механизированных процессов);

б) указания по применению норм для отдельных сложных строительных процессов или новых видов работ;

в) состав работ нормируемого процесса (перечисление основных операций, предусмотренных нормами);

г) расчетные составы звеньев (наименование профессий и соотношение рабочих по разрядам);

д) нормы времени (Н.вр.) и расценки (Расц.) в виде дроби (над чертой – Н.вр., под чертой – Расц.) или раздельно в двух смежных графах.

Нормы времени указываются в человеко-часах, а расценки – в рублях и копейках на принятый в параграфе измеритель.

В параграфах норм на механизированные процессы, кроме норм времени рабочих, приводятся в скобках без указания наименования нормы времени машин в машино-часах. При работе комплекта машин в качестве единого агрегата в скобках приводятся нормы времени агрегата в целом. В некоторых параграфах нормы времени машин (в машино-часах) указаны отдельной строкой (графой).

Нормы времени машин, эпизодически участвующих в производственных процессах, в сборниках, как правило, не приводятся.

Какое время, затрачиваемое рабочими, отдельно не оплачивается нормами и расценками?

Нормами и расценками, за исключением особо оговоренных случаев, учтено и отдельно не оплачивается время:

затрачиваемое рабочими на подготовительно-заключительные операции, в том числе на подготовку рабочего места и приведение его в порядок в конце смены;

на получение материалов из приобъектных кладовых;

на получение и подноску к месту работы инструментов и мелких приспособлений со сдачей их после окончания работ;

на переходы в пределах одного объекта, связанные с переменой рабочих мест;

на заправку и точку инструментов в процессе работы;

на содержание в порядке приспособлений и машин, а также на получение заданий и сдачу выполненных работ мастеру или производителю работ.

Нормами и расценками учтено время, затрачиваемое на перемещение материалов только на расстояния, указанные в соответствующих вводных или технических частях сборников и глав или текстах параграфов. Перемещение материалов на расстояния сверх учтенных в сборниках норм следует нормировать и расценивать особо по параграфу 20 сборника 1 ЕНиР «Внутрипостроечные транспортные работы».

Какие нормативные документы позволяют рассчитать потребность в материалах на стадии строительного производства?

На стадии строительного производства потребность в материалах рассчитывается на основании «Общих производственных норм расхода материалов в строительстве».

«Общие производственные нормы расхода материалов в строительстве» сгруппированы по видам работ. Например:

Сборник 01. Земляные работы;

Сборник 02. Горно-вскрышные работы;

Сборник 03. Буровзрывные работы и т.д.

Всего на данный период 47 сборников.

Производственные нормы расхода материалов предназначены для определения нормативного их количества на стадии подготовки строительного производства и при организации производственно-технологической комплектации объектов строительства, контроля за расходом материалов при их списании, анализа производственно-хозяйственной деятельности строительных организаций.

Нормами учтен чистый расход и трудно устранимые потери и отходы материалов, образующиеся в пределах строительной площадки, при транспортировании материалов от приобъектного склада до рабочего места, при обработке материалов, а также в процессе укладки их в конструкцию.

В производственных нормах не учтены:

потери и отходы материалов при их транспортировании от поставщика до приобъектного склада;

расход материалов, используемых для отработки технологии производственных процессов.

При расчете потребности в материалах необходимо:

изучить общую часть сборника;

ознакомиться с правилами исчисления объемов работ;

по каждой главе проанализировать техническую часть;

в параграфе производства конкретной работы разобрать состав рабочих операций.

Затем приступать к расчету потребности в материалах путем умножения объема работ, выраженного в единицах измерения, предусмотренных нормами, на нормы, указанные в таблице рассматриваемого параграфа.

1.4. Организационно-технологическая документация в строительстве

Какие виды организационно-технологической документации существуют в строительстве?

В строительстве существуют следующие виды организационно-технологической документации:

Проект организации строительства – ПОС;

Проект производства работ – ППР;

Технологические карты – ТК;

Карты трудовых процессов – КТП.

Между этими документами существует определенная связь (рис. 1.4.1).

Рис.1.4.1. Взаимосвязь между проектными организационно-технологическими документами

Проект производства работ учитывает основные решения ПОС. При разработке ППР устанавливаются процессы, для которых необходимы технологические карты, входящие в состав проекта производства работ. При проектировании технологических карт, вопросы организации труда решаются с использованием карт трудовых процессов.

Что такое «проект организации строительства»?

Проект организации строительства – это проектный документ, в котором решаются вопросы организации строительства или реконструкции комплекса зданий или сооружений, или одного здания или сооружения на стадии разработки проектно-сметной документации.

Проект организации строительства является обязательным документом для заказчика, подрядных организаций, а также организаций, осуществляющих финансирование строительства.

Проект организации строительства должна разрабатывать генеральная проектная организация или по ее заказу проектная организация, выполняющая строительное проектирование, при участии проектных организаций министерств и ведомств, осуществляющих строительство.

Проектные организации разрабатывают проектно-сметную документацию в две стадии или в одну. В первом случае сначала разрабатывают проект, затем рабочие чертежи; во втором – только рабочий проект, совмещенный с рабочими чертежами. Проектная организация разрабатывает проект организации строительства (ПОС) в составе проекта или рабочего проекта.

Исходными материалами для разработки проекта организации строительства должны служить:

обоснования инвестиций в строительство предприятий, зданий и сооружений;

материалы инженерных изысканий;

документы, устанавливающие сроки строительства;

согласованные генеральной подрядной и субподрядной организациями решения по применению материалов и конструкций, средств механизации строительно-монтажных работ, порядку обеспечения строительства энергетическими ресурсами, водой, временными инженерными сетями;

сведения об условиях поставки и транспортирования с предприятий-поставщиков строительных конструкций, готовых изделий, материалов и оборудования;

специальные требования к строительству сложных и уникальных объектов;

сведения об условиях производства строительно-монтажных работ на реконструируемых объектах;

объемно-планировочные и конструктивные решения зданий и сооружений и принципиальные технологические схемы основного производства подлежащего строительству объекта (его очереди) с разбивкой на пусковые комплексы и узлы;

сведения об условиях обеспечения кадрами строителей;

сведения об условиях обеспечения строительства транспортом, в том числе для доставки строителей от места проживания к месту работы;

данные о дислокации и мощностях общестроительных и специализированных организаций и условиях их перебазирования;

данные о наличии производственной базы строительной индустрии и возможностях ее использования;

сведения об условиях обеспечения строителей питанием, жилыми и культурно-бытовыми помещениями;

мероприятия по защите территории строительства от неблагоприятных природных явлений и геологических процессов и этапность их выполнения.

Каков состав проекта организации строительства?

Состав и содержание проекта организации строительств определяется СНиП 3.01.01.-85*.

Проект организации строительства объекта должен разрабатываться на полный объем строительства, предусмотренный проектом (рабочим проектом).

При строительстве по очередям проект организации строительства на первую очередь должен разрабатываться с учетом осуществления строительства на полное развитие.

В состав проекта организации строительства включаются:

а) календарный план строительства, в котором определяются сроки и очередность строительства основных и вспомогательных зданий и сооружений, технологических узлов и этапов работ, пусковых или градостроительных комплексов с распределением капитальных вложений и объемов строительно-монтажных работ по зданиям, сооружениям и периодам строительства;

б) строительные генеральные планы для подготовительного и основного периодов строительства. В случаях, когда организационными и техническими решениями охватывается территория за пределами площадки строительства, кроме строительного генерального плана разрабатывается ситуационный план строительства;

в) организационно-технологические схемы, определяющие оптимальную последовательность возведения зданий и сооружений с указанием технологической последовательности работ;

г) ведомость объемов основных строительных, монтажных и специальных строительных работ, определенных проектно-сметной документацией, с выделением работ по основным зданиям и сооружениям, пусковым или градостроительным комплексам и периодам строительства;

д) ведомость потребности в строительных конструкциях, изделиях, материалах и оборудовании с распределением по календарным периодам строительства, составляемая на объект строительства в целом и на основные здания и сооружения исходя из объемов работ и действующих норм расхода строительных материалов;

е) график потребности в основных строительных машинах и транспортных средствах по строительству в целом, составленный на основе физических объемов работ, объемов грузоперевозок и норм выработки строительных машин и транспортных средств;

ж) график потребности в кадрах строителей по основным категориям, составленный на основе нормативной трудоемкости строительства объекта и объемов строительно-монтажных работ по основным организациям, участвующим в строительстве, с учетом плановых норм выработки на одного работающего этих организаций, включая работников обслуживающих и прочих хозяйств;

з) пояснительная записка, обосновывающая принятые решения.

Состав и содержание проектов организации строительства могут изменяться с учетом сложности и специфики проектируемых объектов. Сложность объекта должна устанавливаться до разработки проекта организации строительства инстанцией, утверждающей задание на проектирование, по согласованию с генеральной строительной организацией.

Проект организации строительства для жилых домов, объектов социального назначения и однотипных производственных объектов может разрабатываться в сокращенном объеме.

Что такое «проект производства работ»?

Проект производства работ – это проектный документ, в котором решаются вопросы организации и технологии:

возведения одного здания или сооружения в целом;

возведения их отдельных частей (подземная и надземная части, секция, пролет, этаж, ярус и т.д.);

возведения отдельных технически сложных строительных, монтажных и специальных строительных работ, а также работ подготовительного периода.

Проект производства работ на строительство новых, расширение и реконструкцию предприятий, зданий или сооружений разрабатывается генеральными подрядными строительно-монтажными организациями. На отдельные виды общестроительных, монтажных и специальных строительных работ проекты производства работ разрабатываются организациями, выполняющими эти работы. Проекты производства работ по заказу генеральной подрядной или субподрядной строительно-монтажной организации могут разрабатываться проектными, проектно-конструкторскими организациями.

Проекты производства работ должны передаваться на строительную площадку за 2 мес до начала возведения тех частей здания (сооружения) или выполнения тех работ, на которые проект производства работ составлен.

Какие материалы являются исходными для разработки проекта производства работ?

Исходными материалами для разработки проекта производства работ должны служить:

задание на разработку, выдаваемое строительной организацией как заказчиком проекта производства работ, с обоснованием необходимости разработки его на здание (сооружение) в целом, его часть или вид работ и с указанием срока разработки;

проект организации строительства;

необходимая рабочая документация;

условия поставки конструкций, готовых изделий, материалов и оборудования, использования строительных машин и транспортных средств, обеспечения рабочими кадрами строителей по основным профессиям, применения бригадного подряда на выполнение работ, производственно-технологической комплектации и перевозки строительных грузов, а в необходимых случаях также условия организации строительства и выполнения работ вахтовым методом;

материалы и результаты технического обследования действующих предприятий, зданий и сооружений при их реконструкции, а также требования к выполнению строительных, монтажных и специальных строительных работ в условиях действующего производства.

Каков состав проекта производства работ на возведение здания, сооружения или его части (узла)?

В состав проекта производства работ на возведение здания, сооружения или его части (узла) включаются:

а) календарный план производства работ по объекту или комплексный сетевой график;

б) строительный генеральный план с указанием границ строительной площадки и видов ее ограждений; действующих и временных подземных, наземных и воздушных сетей и коммуникаций; постоянных и временных дорог; схем движения средств транспорта и механизмов; мест установки строительных и грузоподъемных машин с указанием путей их перемещения и зон действия;

в) графики поступления на объект строительных конструкций, изделий, материалов и оборудования;

г) графики движения рабочих кадров по объекту;

д) графики движения основных строительных машин по объекту; е) технологические карты на выполнение отдельных видов работ; ж) решения по производству геодезических работ;

з) решения по технике безопасности;

и) мероприятия по выполнению в случае необходимости работ методом сквозного поточного бригадного подряда;

к) мероприятия по выполнению в случае необходимости работ вахтовым методом;

л) решения по прокладке временных сетей водо-, тепло- и энергоснабжения и освещения (в том числе аварийного) строительной площадки;

м) перечни технологического инвентаря и монтажной оснастки, а также схемы строповки грузов;

н) пояснительная записка, обосновывающая принятые решения по всем вопросам.

Какие сведения приводятся в календарном плане?

В календарном плане приводятся следующие сведения:

устанавливается последовательность выполнения работ;

указываются сроки выполнения работ с учетом максимально возможного совмещения работ во времени;

приводится нормативное время работы строительных машин;

определяется потребность в трудовых ресурсах;

определяется потребность в средствах механизации;

выделяются этапы и комплексы работ, поручаемые бригадам;

определяется количественный, профессиональный и квалификационный состав бригад.

Календарный план разрабатывается в виде одного из следующих графиков: линейного, сетевого, циклограммы.

Что показывается на строительном генеральном плане?

На строительном генеральном плане указываются;

границы строительной площадки и виды ее ограждений;

действующие и временные подземные, наземные и воздушные сети и коммуникации;

постоянные и временные дороги;

схемы движения средств транспорта и механизмов;

места установки строительных и грузоподъемных машин с указанием путей их перемещения и зон действия;

размещение постоянных, строящихся и временных зданий и сооружений;

места расположения знаков геодезической разбивочной основы;

опасные зоны;

пути и средства подъема работающих на рабочие ярусы (этажи);

проходы в здания и сооружения;

размещение источников и средств энергоснабжения и освещения строительной площадки с указанием расположения заземляющих контуров;

места расположения устройств для удаления мусора;

площадки и помещения складирования материалов и конструкций;

площадки укрупнительной сборки конструкций;

расположение помещений для санитарно-бытового обслуживания строителей;

расположение питьевых установок и мест отдыха;

зоны выполнения работ повышенной сложности.

На просадочных грунтах водоразборные пункты, временные сооружения и механизированные установки с применением мокрых процессов должны размещаться на строительной площадке с низовой по рельефу местности стороны от зданий и сооружений, а площадки вокруг них должны быть спланированы с организованным быстрым отводом воды.

Каков состав проекта производства работ на подготовительный период строительства?

В состав проекта производства работ на подготовительный период включаются:

а) календарный план производства работ;

б) строительный генеральный план; в) технологические карты;

г) график движения рабочих кадров;

д) график движения основных строительных машин;

е) график поступления на строительство необходимых на этот период строительных конструкций, изделий, основных материалов и оборудования;

ж) схемы размещения знаков для выполнения геодезических построений, измерений;

з) пояснительную записку.

Каков состав проекта производства работ на выполнение отдельных видов работ?

В состав проекта производства работ на выполнение отдельных видов работ включаются:

а) календарный план производства работ по виду работ;

б) строительный генеральный план;

в) технологические карты;

г) пояснительная записка.

Что такое «технологическая карта» и каков ее состав?

Технологическая карта – это проектный документ, в котором решаются вопросы организации и технологии одного строительного процесса простого или комплексного.

Технологические карты разрабатываются на выполнение отдельных видов работ, результатами которых являются законченные конструктивные элементы или части зданий и сооружений.

Чтобы выполнить строительный процесс оптимальными показателями экономическими и качественными при соблюдении требований правил по технике безопасности необходима разработка технологических карт.

Состав и содержание технологической карты регламентируются «Рекомендациями по разработке типовых технологических карт в строительстве», разработанными Центральным Научно-исследовательским Институтом по Организации, Механизации и Технической помощи строительству (ЦННИОМТП) и утвержденными Госстроем СССР. В состав технологической карты в соответствии с требованиями Рекомендаций должно входить 8 следующих разделов:

1. Область применения.

2. Организация и технология процесса.

3. Приемка работ и контроль качества.

4. Калькуляция затрат труда и заработной платы.

5. График производства работ.

6. Материально-технические ресурсы.

7. Техника безопасности.

8. Технико-экономические показатели.

Какие виды технологических карт могут быть?

Технологические карты могут быть: типовыми, индивидуальными и экспериментальными.

Для однородных зданий и сооружений несложной конструкции, возводимых с применением типовых строительных конструкций и серийного технологического оборудования с ограниченным количеством организаций, участвующих в проектировании и строительстве, как правило, разрабатываются типовые технологические карты.

Для зданий и сооружений, возводимых по индивидуальным проектам с применением различных конструкций (типовых и не типовых) разрабатываются индивидуальные технологические карты, в которых могут использоваться частично решения, рекомендуемые типовыми технологическими картами

Для зданий и сооружений с различными нетиповыми объемно-планировочными и сложными конструктивными решениями, сложными или стесненными условиями производства работ, при которых необходимо применение специальных вспомогательных сооружений, приспособлений и установок, требующих участия в строительстве большого количества организаций, разрабатываются экспериментальные технологические карты. Экспериментальные карты всегда разрабатываются применительно к конкретному объекту.

Технологические карты входят в состав проекта производства работ. Разрабатываются по рабочим чертежам с использованием производственных норм и строительных норм и правил с учетом передового отечественного и зарубежного опыта строительства.

Что такое «карты трудовых процессов»?

Карты трудовых процессов строительного производства являются документацией по организации труда рабочих звена (отдельного исполнителя) и предназначены для внедрения высокопроизводительных приемов и методов труда, рациональной организации рабочих мест.

Карты трудовых процессов (КТП) строительного производства разрабатываются на основе изучения опыта новаторов и передовиков производства, научных исследований в этой области.

КТП используются:

трудовыми коллективами или отдельными исполнителями при производстве строительно-монтажных работ на рабочих местах;

при составлении технологических карт; при аттестации рабочих мест;

при разработке норм труда на новые трудовые процессы;

при обучении молодых рабочих непосредственно на стройплощадке высококвалифицированными специалистами или наставниками;

при подготовке квалифицированных рабочих строительных специальностей в учебных комбинатах и учебных пунктах, в профтехучилищах.

Карты трудовых процессов сводят в комплекты на комплексный процесс. Например, комплект на комплексный процесс по устройству монолитных железобетонных фундаментов под стены состоит из следующих карт: армирование ленточных фундаментов, монтаж стальной щитовой опалубки фундаментов, бетонирование фундаментов в стальной щитовой опалубке, демонтаж опалубки.

К комплекту карт трудовых процессов составляют вводную часть, содержащую обоснование объединения и перечень карт, включенных в комплект; основные технико-экономические показатели, достигаемые в результате применения этого комплекта; характеристику или особенности всего технологического процесса по комплекту в целом; перечень бригад (или отдельных рабочих), на основе изучения и обобщения опыта рабочих которых составлены карты; перечень объектов, на которых проводились работы по изучению опыта и проверка карт.

Каково содержание карт трудовых процессов?

Карты трудовых процессов состоят из 4 разделов:

1. Область и эффективность применения карт;

2. Исполнители, предметы и средства труда;

3. Подготовка и условия выполнения процесса;

4. Организация труда.

2. Строительные грузы и технические средства их транспортирования

2.1. Общие положения

Как классифицируют строительные грузы по их физическим характеристикам?

Все строительные грузы принято разделять на девять следующих видов:

1. Сыпучие – песок, щебень, гравий, грунты;

2. Порошкообразные – цемент, гипс;

3. Тестообразные – бетонная смесь, раствор, известковое тесто;

4. Мелкоштучные – кирпич, бутовый камень, бидоны с краской;

5. Штучные – столярные изделия, железобетонные плиты и панели;

6. Тяжеловесные – железобетонные элементы значительной массы, разное тяжелое оборудование;

7. Длинномерные – железобетонные и стальные колонны, фермы, балки, трубы, лесоматериалы;

8. Крупнообъемные – крупногабаритные контейнеры, резервуары и емкости;

9. Жидкие – бензин, керосин, смазочные масла.

2.2. Транспортирование строительных грузов

Какими видами транспорта строительные грузы перемещают в пространстве?

Строительные грузы перемещают горизонтальными и вертикальными видами транспорта.

Горизонтальным транспортом перемещают грузы от места их получения до объектов строительства и на самих объектах.

Вертикальным транспортом обеспечивают подъем и опускание конструкций, деталей, материалов, как при погрузо-разгрузочной работе, так и в рабочей зоне строящегося объекта.

Как различается горизонтальный транспорт по отношению к строительной площадке?

По отношению к строительной площадке и строительным объектам различают горизонтальный транспорт: внешний, внутренний и объектный. С помощью внешнего транспорта перевозят строительные грузы, поступающие на строительную площадку извне, по путям общего пользования. Внутрипостроечный транспорт обеспечивает перемещение грузов по территориям строительства, а объектный транспорт перемещается непосредственно на объекте.

Какие виды транспорта используются для перевозки грузов?

Для перевозки грузов в промышленном и гражданском строительстве используют в основном следующие виды транспорта:

1) автомобильный – для внешних и внутренних перевозок;

2) тракторный – для перевозки тяжелых грузов, особенно в условиях бездорожья;

3) железнодорожный – для внешних перевозок;

4) воздушный – доставка грузов в труднодоступные районы;

5) специальные виды транспорта – для внутрипостроечных и объектных перемещений строительных грузов.

Вертикальное перемещение строительных грузов в условиях строительной площадки осуществляют монтажными кранами и различными подъемниками.

Основные виды строительных грузов перевозят разными видами автомобильного транспорта (рис. 2.2.1).

Грунт, нерудные и искусственные материалы (керамзит) перевозят в автосамосвалах, автопоездах с самосвальными прицепами. Материалы, имеющие малую плотность, в целях полного использования грузоподъемности транспортируют на автомобилях с увеличенной вместимостью кузова. Кирпич перевозят в контейнерах и пакетах на поддонах в бортовых и специальных приспособленных автомобилях.

Жидкие вяжущие материалы (битум, гудрон, эмульсии) в разогретом состоянии перевозят автогудронаторами и полуприцепами – битумовозами.

Каким видом транспорта транспортируются тестообразные виды материалов?

Транспортирование раствора и бетонной смеси от места приготовления до места разгрузки осуществляют преимущественно автомобильным транспортом.

Автомобильные перевозки осуществляют в самосвалах, автобетоновозах, автобетоносмесителях, а также контейнерах или бадьях, устанавливаемых в кузов бортовых автомобилей.

Кузов автосамосвалов малопригоден для этих целей. В результате до 2% смеси теряется в пути. При разгрузке кузов приходится очищать вручную, бетонная смесь в автосамосвалах расслаивается.

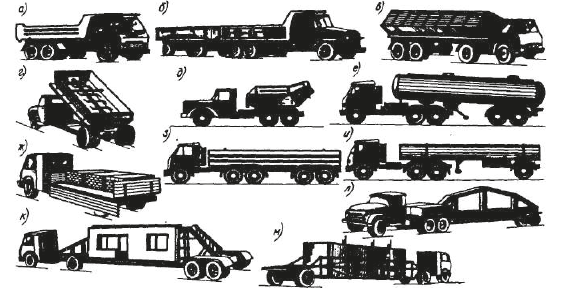

Рис. 2.2.1. Автотранспортные средства для доставки строительных грузов: а – автосамосвал; б – автопоезд с самосвальными прицепами; в – автомобиль с увеличенной вместимостью кузова; г – авторастворовоз; д – автобетоновоз; е – битумовоз; ж – бортовой автомобиль для доставки кирпича; з – плитовоз; и – балковоз; к – панелевоз; л – фермовоз; м – сантехкабиновоз

Только применение специальных автосамосвалов-бетоновозов (рис. 2.2.1, д) обеспечивает доставку на объект качественной бетонной смеси.

Кузов автобетоновоза имеет корытообразную форму без заднего борта. Наличие вибропобудителя позволяет быстро, без затрат ручного труда выгружать смесь. Крышка предохраняет смесь от воды и от охлаждения.

Для транспортировки бетонной смеси в городских условиях и на большие расстояния целесообразно применять автобетоносмеситель.

В смесительный барабан загружают сухую смесь, а воду подают перед прибытием на объект. Готовую смесь выгружают путем вращения в обратную сторону смесительного барабана. Наличие откидного, выгрузочного лотка позволяет производить порционную смесь непосредственно в конструкцию.

Какие машины используются для транспортирования строительных конструкций?

Различные конструкции машин создаются в зависимости от назначения, габаритов, массы и расположения центра тяжести, материала и формы, способов установки и крепления и восприимчивости к динамическим воздействиям изделий, для транспортирования которых они предназначены.

Машины для транспортирования конструкций состоят из тяговой машины, прицепа, полуприцепа или прицепа-роспуска. В качестве тяговых машин используют грузовые автомобили, тракторы, автомобильные седельные тягачи.

В зависимости от транспортируемых грузов различают следующие полуприцепы: плитовозы и балковозы – для транспортирования плит, балок, колонн, свай, труб; панелевозы – для транспортировки стеновых панелей и других плоских строительных конструкций в вертикальном положении; фермовозы – для транспортировки различных ферм, а также других строительных изделий, транспортировка которых требует их установки и крепления в положении, близком к рабочему; блоковозы – для транспортировки объемных элементов.

2.3. Погрузка-разгрузка строительных грузов

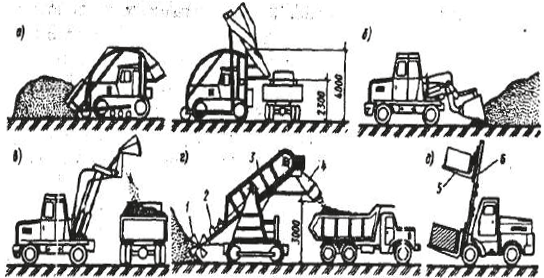

По какому принципу разделяются все машины, ведущие погрузоразгрузочные работы?

В процессе транспортирования строительных грузов наиболее трудоемкими являются погрузка и разгрузка. Операции погрузки и разгрузки почти полностью механизированы. Для этого используются общестроительные и специальные машины и механизмы.

По принципу работы все машины и механизмы, осуществляющие погрузоразгрузочные операцию, подразделяются на две группы:

1) работающие независимо от транспортных средств.

2) являющиеся частью транспортных средств.

В первую группу входят специальные погрузо-разгрузочные и обычные монтажные краны, погрузчики циклического и непрерывного действия, передвижные ленточные конвейеры, механические лопаты и др.

Ко второй группе относят автомобили-самосвалы, транспортные приборы с саморазгружающимися платформами и автономными средствами разгрузки, средства для саморазгрузки и др.

Какие виды машин и механизмов используются для выполнения погрузо-разгрузочных работ?

На погрузке и выгрузке сборных железобетонных изделий, металлических конструкций, оборудования, материалов, перевозимых в пакетах и контейнерах, используют специальные погрузо-разгрузочные краны и обычные краны (кран-балки, мостовые краны, башенные краны, стреловые на пневматическом и гусеничном ходу, автокраны). Краны могут использоваться для погрузки и выгрузки сыпучих материалов, но для этих целей они оборудуются специальными захватными приспособлениями и грейферами.

Вилочный автопогрузчик – погрузоразгрузочная зонная машина общего назначения. Основным рабочим органом является телескопический подъёмник с вилочным подхватом, сменным оборудованием может служить ковш, зажим для штучных грузов, крановая стрела.

Универсальные одноковшовые самоходные погрузчики – погрузчики (рис. 2.3.1) оборудованы ковшом для погрузки и выгрузки сыпучих и кусковых материалов, кроме этого, вилочным захватом, бульдозерным отвалом, рыхлителем, экскаваторным ковшом (обратная лопата).

Рис. 2.3.1. Погрузчики: а – одноковшовый с задней разгрузкой (в момент загрузки и выгрузки); б – одноковшовый фронтальный с опрокидным ковшом; в – то же с челюстным ковшом; г – многоковшовый; д – автопогрузчик с вилочным подхватом; 1 – питательшнек; 2 – ковшовый элеватор; 3 – рама; 4 – загрузочный лоток; 5 – вилочный подхват; 6 – телескопический подъемник

Одноковшовые погрузчики выпускаются с передней разгрузкой ковша, с разгрузкой на сторону поворотом стрелы и разгрузкой назад.

В строительстве универсальные погрузчики используют для выгрузки и перемещения материалов на небольшие расстояния, подачи материалов к подъёмно-транспортных машинам, загрузки приёмных устройств, растворных и

...
