Радиостанция SAILOR6300 MF/HF DSC
Оборудование ГМССБ
Шрифты предоставлены компанией «ПараТайп»
Составитель Андрей Абинский
Переводчик Андрей Абинский
© Андрей Абинский, перевод, 2017
В этой книге содержится краткое описание практической работы на ПВ/КВ ЦИВ — радиостанции SAILOR 6300 MF/HF DSC. Большое количество рисунков помогает легко освоить управление радиостанцией во всех режимах связи: радиотелефонии, телеграфии и цифровом избирательном вызове. Книга будет полезна радиоспециалистам, судоводителям и операторам ГМССБ.
12+
ISBN 978-5-4485-3754-7
Создано в интеллектуальной издательской системе Ridero
Оглавление
- Радиостанция SAILOR6300 MF/HF DSC
- От автора
- Введение
- Общие сведения о радиостанции
- Различные варианты комплектации радиостанции
- Управление радиостанцией
- Органы управления на передней панели
- Дисплей
- Включение радиостанции, регулировка громкости и настройки антенны
- Выбор режима работы: SSB, AM, DSC или TELEX
- Выбор частотного канала ITU
- Набор частоты приемника и передатчика
- Регулировка усиления по высокой частоте — RF gain
- Функции программных клавиш
- Информация о координатах судна и MMSI
- Информация о каналах связи
- Индикация состояния радиостанции
- Изменение цвета дисплея и яркости подсветки
- Включение/ выключение шумоподавителя
- Базовые основы радиосвязи в ПВ/КВ диапазонах
- Функции наблюдения
- Сканирование
- Вызовы ЦИВ
- Передача оповещений о бедствии с указанием характера бедствия
- Прием подтверждения собственного вызова Distress
- Отмена ложного сигнала бедствия
- Сбой питания при передаче вызова бедствия
- Передача вызова бедствия с использованием аларм-панели — SAILOR 6103 Alarm Panel
- Ретрансляция вызова бедствия
- Прием вызова бедствия
- Вызов бедствия, принятый с ошибками
- Журнал вызовов бедствия
- Вызовы ЦИВ
- Печать вызовов ЦИВ
- Сессии в ПВ/КВ радиостанции
- Что такое сессия?
- Дисплей сессии
- Обозначение состояния сессии D, U, S, R, V и T
- Строка сессии
- Статус сессии
- Программные клавиши для сессии ЦИВ
- Информация для сессий ЦИВ
- Принятые вызовы ЦИВ
- Обработка нескольких вызовов — ЦИВ и радиотелефония
- Вызов в географический район
- Телефонная книга
- Ввод нового контакта в телефонную книгу
- Редактирование контактов
- Удаление контакта
- Функция воспроизведения — Replay
- Воспроизведение записанных сообщений
- Установки
- Доступ к страницам настройки
- Установки радиостанции
- Установка каналов
- установки по Питаниюрадиостанции
- Установки ЦИВ — DSC
- Журнал вызовов ЦИВ
- Системные установки — System setup
- Controller setup — настройка контроллера
- Функции верхнего уровня программных клавиш и меню настройки
- Сервис и техническое обслуживание
- DSC self test
- Диагностика
- Self Test — самодиагностика
- Радиотелекс — Radiotelex 6000
- Система Radiotelex
- Кнопки на передней панели
- Передача вызова Distress ЦИВ
- Передача вызова бедствия в режиме телекса
- Отмена вызова бедствия
- Обзор пользовательского интерфейса Radiotelex
- Управление системой радиотелекса
- Настройка режима передачи
- Выбор частоты для вызова
- Выбор получателя вызова
- Вызов в телексном режиме
- Опции телексной страницы
- Меню Options
- Редактирование телексных сообщений
- Просмотр папки «входящие» — Inbox
- Просмотр отправленных сообщений
- Печать, сохранение или удаление сообщений
- Прием телексных сообщений
- Сканирование частот
- Редактирование списка сканирования
- Настройки системы
- Состояние источника питания
- Создание отчета диагностики
- Сигнализация о состоянии терминала
- Список активных предупреждений и ошибок
- ЖУРНАЛ СОБЫТИЙ
- Особенность распространения радиоволн
- Команды, используемые в радиотелеграфии
- Кодовые сокращения международной службы ТЕЛЕКС
- Заключение
От автора
В этой книге содержится краткое описание практической работы на ПВ/КВ ЦИВ — радиостанции SAILOR 6300 MF/HF DSC. Большое количество рисунков помогает легко освоить управление радиостанцией во всех режимах связи: радиотелефонии, телеграфии и цифровом избирательном вызове. Книга будет полезна радиоспециалистам, судоводителям и операторам ГМССБ.
В настоящее время морскую аппаратуру выпускает масса производителей. Это оборудование отличается лишь конфигурацией органов управления, а логика и основные принципы работы остаются одинаковыми для всех видов аппаратуры. Поэтому, ознакомившись с работой этой радиостанции, вы легко будете управлять любой другой аппаратурой этого назначения.
Введение
Радиостанция ПВ/КВ ЦИВ — SAILOR 6300 MF/HF DSC

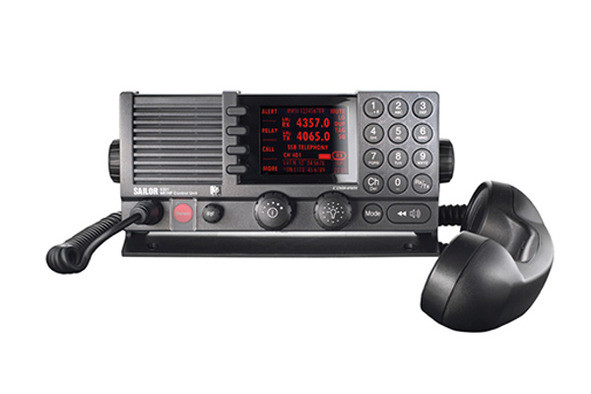

Рис. 1 Внешний вид радиостанции.
Радиостанция SAILOR 6300 MF/HF DSC (Рис. 1) — представляет собой модульную радиостанцию, которая может быть настроена для конкретных требований ПВ/КВ-радиосвязи на катерах, яхтах, рыболовных судах и коммерческих судах всех классов.
Радиостанция обеспечивает симплексную и полудуплексную однополосную связь (SSB) в режиме радиотелефонии в морском диапазоне частот — от 150 кГц до 30 МГц.
Радиостанция предназначена для связи в радиотелефонии, выполняет функции радионаблюдения, операции ЦИВ (вызовы бедствия, информация о координатах, ретрансляция вызовов бедствия и т.д.), а также прием и передачу в режиме амплитудной модуляции (АМ). Для этого в радиостанции есть 6-канальный приемник ЦИВ, функция приема/передачи в режиме АМ и радиотелекс.
На большом дисплее отображаются частоты приемника (Rx) и передатчика (Tx), номер MMSI, информация о координатах судна, системные данные и свойства каналов, в том числе индикация мощности передатчика и принимаемого сигнала.
Данные легко читаются под любым углом зрения и имеют регулировку яркости для различных условий освещенности. В ночное время можно включить красную подсветку дисплея.
Операции ЦИВ производятся с помощью четырех функциональных клавиш, расположенных рядом с дисплеем.
Радиостанция может воспроизводить последние переговоры в течение 240 секунд. Эта функция бывает полезна для исключения каких-либо недоразумений при связи и в том случае, когда радиостанция остается без контроля.
SAILOR 6300 MF/HF DSC имеет интерфейс Ethernet для подключения к другой аппаратуре для управления, контроля и печати.
SAILOR 6300 MF/HF DSC может использоваться в качестве базовой ПВ-радиостанции, а также может быть обновлена для работы в КВ-диапазоне и радиотелексе. Телексы передаются с помощью терминала — SAILOR 6006 Message Terminal.
Общие сведения о радиостанции
• Прочная и надежная конструкция.
• Полный диапазон мощностей по всем каналам ITU: 1.6 — 30 МГц, 150 Вт, 250 Вт и 500 Вт (снижение мощности в диапазоне частот 1.6 — 4.0 МГц для 500 Вт).
• Мощный приемопередатчик (150, 250 или 500 Вт).
• Автоматическая настройка антенного блока.
• Радиотелекс с использованием SAILOR 6006 Message Terminal.
• Дополнительное наблюдение на 6 частотах бедствия ЦИВ.
• Интеллектуальное сканирование частот для голосовой связи, ЦИВ и радиотелекса (опционально).
• Интерфейс Ethernet с ThraneLINK.
• Радиостанция совместима с ГМССБ в морских районах А2, А3 и А4.
• Соответствует спецификации ITU 493—13.
Различные варианты комплектации радиостанции
ПВ/КВ радиостанция состоит из блока управления с радиотелефонной трубкой, блока приемопередатчика и устройства автоматической настройки антенного блока.
В зависимости от мощности передатчика, радиостанция имеет следующие классы:

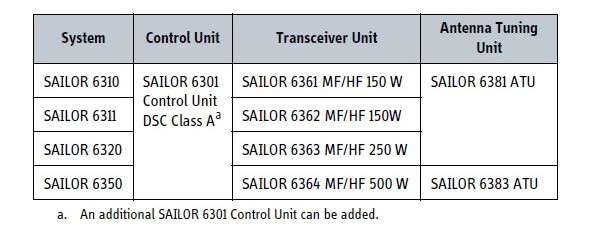

Таблица 1. Класс радиостанции в зависимости от выходной мощности передатчика.
