Технические средства обеспечения транспортной безопасности

Детекторы паров и следов взрывчатых и наркотических веществ

Шрифты предоставлены компанией «ПараТайп»

Составитель Владимир Игоревич Ушаков

Составитель Максим Сергеевич Юдин

Материал подготовлен для специалистов в области обеспечения транспортной безопасности. Представлены ионно-дрейфовый детектор «КЕРБЕР» и обнаружитель паров и следов взрывчатых веществ «М-ИОН».

12+

ISBN 978-5-4485-7986-8

Создано в интеллектуальной издательской системе Ridero

Технические средства обеспечения транспортной безопасности
ВВЕДЕНИЕ
1. ИОННО-ДРЕЙФОВЫЙ ДЕТЕКТОР «КЕРБЕР»
1. 1.1. Эксплуатационные характеристики
  1. 1.1.1. Перечень обнаруживаемых веществ
  2. 1.1.2. Технические характеристики
  3. 1.1.3. Условия эксплуатации
2. 1.2. СОСТАВ КОМПЛЕКТА ИЗДЕЛИЯ
3. 1.3. ПРИНЦИП РАБОТЫ
  1. 1.3.1. Метод анализа
  2. 1.3.2. Отбор паров
  3. 1.3.3. Отбор частиц с пробоотборной салфетки
4. 1.4. ОБЩИЙ ВИД И ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ ИДД «КЕРБЕР»
  1. 1.4.1. Общий вид детектора
  2. 1.4.2. Элементы управления и индикации
  3. 1.4.3. Разъёмы внешних устройств
  4. 1.4.4. Маркирование и пломбирование
5. 1.5. Использование по назначению
  1. 1.5.1. Меры предосторожности и эксплуатационные ограничения
  2. 1.5.2. Меры электрической безопасности
  3. 1.5.3. Порядок осмотра и проверки готовности ИДД «КЕРБЕР»
  4. 1.5.4. Действия в экстремальных условиях
6. 1.6. РАБОТА С ИДД «КЕРБЕР»
  1. 1.6.1. Подготовка к работе
  2. 1.6.2. Включение детектора
  3. 1.6.3. Индикация на встроенном дисплее
  4. 1.6.4. Калибровка
  5. 1.6.5. Выход на рабочий режим
  6. 1.6.6. Проведение измерений
  7. 1.6.7. Поиск паров из воздушной среды
  8. 1.6.8. Поиск следов на пробоотборной салфетке
  9. 1.6.9. Меню настроек детектора
  10. 1.6.10. Включение и отключение звуковых сигналов
  11. 1.6.11. Переключение между режимами детектирования положительных и отрицательных ионов
  12. 1.6.12. Самоочистка детектора
  13. 1.6.13. Сохранение и воспроизведение результатов измерений
  14. 1.6.14. Завершение сеанса работы
7. 1.7. ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
  1. 1.7.1. Подключение флэш-накопителя
  2. 1.7.2. Подключение внешнего монитора
  3. 1.7.3. Подключение внешней клавиатуры
8. 1.8. МЕТОДЫ ЗАБОРА ПРОБЫ
  1. 1.8.1. Общие рекомендации при отборе частиц
  2. 1.8.2. Общие рекомендации при отборе паров
  3. 1.8.3. Забор пробы с груза и упаковки
  4. 1.8.4. Забор пробы с людей и личных вещей
9. 1.9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  1. 1.9.1. Общие указания
  2. 1.9.2. Замена аккумуляторной батареи
  3. 1.9.3. Зарядка аккумуляторной батареи с использованием блока питания и зарядки
  4. 1.9.4. Замена молекулярных сит
  5. 1.9.5. Очистка молекулярных сит
10. 1.10. УТИЛИЗАЦИЯ
11. 1.11. ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ
12. 1.12. ДЕЙСТВИЯ В СЛОЖНЫХ СИТУАЦИЯХ
2. ДЕТЕКТОР ПАРОВ И СЛЕДОВ ВЗРЫВЧАТЫХ ВЕЩЕСТВ «М-Ион»
1. 2.1. Назначение и общий вид
2. 2.2. Принцип работы детектора взрывчатых веществ «М-Ион»
3. 2.3. Основные технические характеристики
4. 2.4. Комплект поставки
5. 2.5. Способы отбора проб детектором паров и следов взрывчатых веществ «М-Ион»
6. 2.6. РЕЖИМЫ РАБОТЫ
  1. 2.6.1. Режим работы «ПОИСК»
  2. 2.6.2. Режим работы «ИДЕнТИФИКАЦИЯ»
  3. 2.6.3. Режим работы «САЛФЕТКА»
7. 2.7. Загрязнение детектора ВВ и процедура очистки
8. 2.8. Частота ложных срабатываний
9. 2.9. Работа и управление устройством «М-Ион»
10. 2.10. Расходные материалы
11. 2.11. Источники питания
3. СРАВНЕНИЕ С ЗАРУБЕЖНЫМИ АНАЛОГАМИ
1. 3.1. СРАВНЕНИЕ ДЕТЕКТОРА ИДД «КЕРБЕР» С SABRE 5000, EVD 3500
ЗАКЛЮЧЕНИЕ

ВВЕДЕНИЕ

Детекторы паров и следов взрывчатых веществ позволяют находить и распознавать большое количество различных взрывчатых веществ, в том числе и смесевых. При этом время анализа веществ крайне малое, в среднем на обнаружение взрывчатого вещества уходит не более 3 секунд. При этом во всех приборах заложена способность к распознаванию (идентификации) взрывчатки.

Сферы применения детекторов взрывчатых веществ:

— Аэропорты, морские порты и прочие перевозчики

— Таможенные и пограничные терминалы

— Военные объекты

— Посольства

— Государственные учреждения

— Ядерные объекты

— Склады горючего

— Коммунальные объекты

— Тюрьмы

— Мероприятия повышенного риска

— Производственные предприятия

— Служебные и жилые помещения

— Обследование почтовой корреспонденции, различных упаковок и грузов, а также физических лиц.

Существуют два основных способа детектирования взрывчатых веществ. Первый — это забор паров воздуха вблизи исследуемых объектов или людей, второй — это забор следов веществ с поверхности исследуемых объектов или одежды, кожи пальцев рук физического лица с помощью салфетки и последующего анализа этой салфетки.

В досмотровых зонах московского метрополитена при проведении мероприятий по дополнительному или повторному досмотру применяются детекторы отечественного производства (в соответствии с требованиями 16-ФЗ «О транспортной безопасности»):

— ионно-дрейфовый детектор (ИДД) «КЕРБЕР»,

— детектор паров и следов взрывчатых веществ «М-Ион».

1. ИОННО-ДРЕЙФОВЫЙ ДЕТЕКТОР «КЕРБЕР»

1.1. Эксплуатационные характеристики

Детектор выпускается в виде портативного переносного моноблока в пылевлагозащищенном исполнении.

Питание детектора осуществляется от встроенной аккумуляторной батареи постоянного тока 12 В и/или от сети переменного тока напряжением 220 В и частотой (50 +/- 1) Гц через адаптер.

Зарядка встроенной аккумуляторной батареи и дополнительной аккумуляторной батареи осуществляется через адаптер или с использованием зарядного устройства от сети переменного тока 220 В.

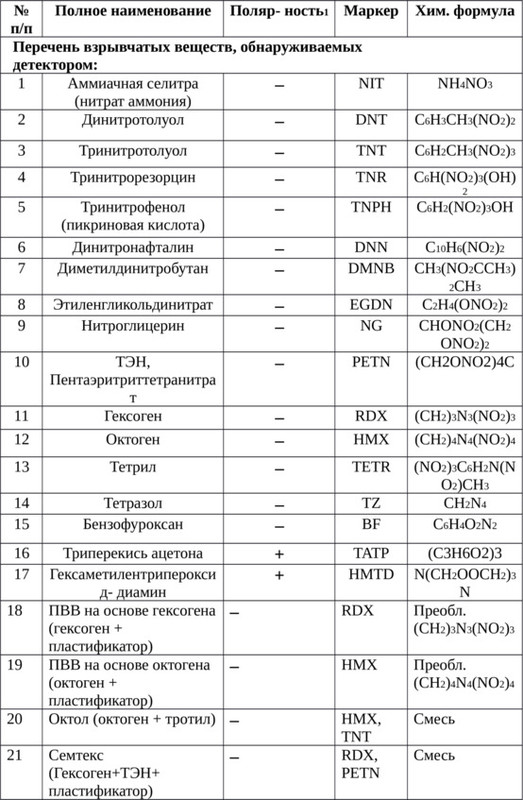

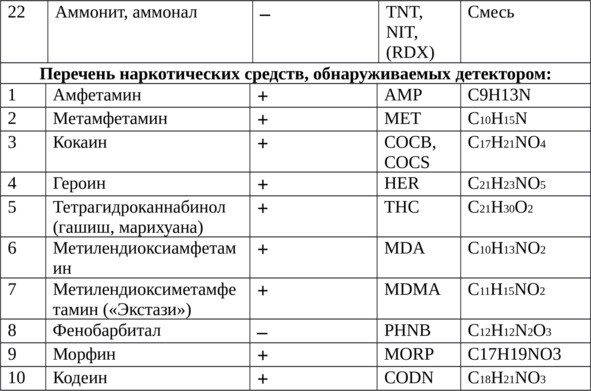

1.1.1. Перечень обнаруживаемых веществ

ИДД «КЕРБЕР» настраивается на предприятии-изготовителе для детектирования специфицированной группы веществ. Дополнительные вещества могут быть добавлены предприятием-изготовителем. Для получения детальной информации необходимо связаться с представителем предприятия-изготовителя.

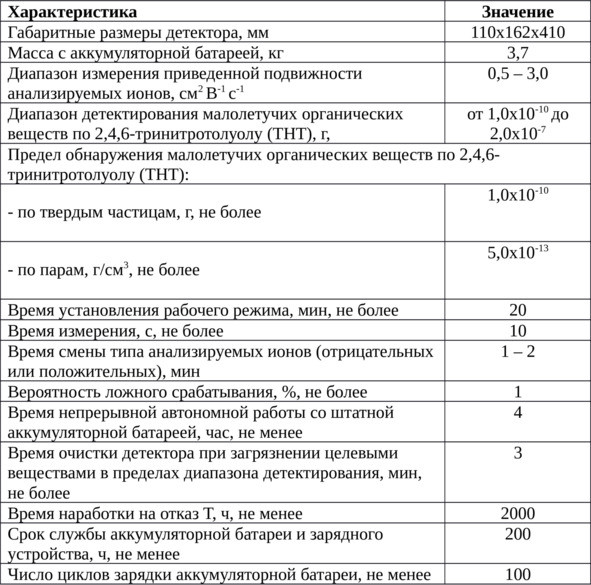

1.1.2. Технические характеристики

Требования по надежности к детектору соответствуют ГОСТ 27883.

Детектор обслуживается одним человеком и предназначен для работы как в полевых условиях (непосредственно на месте контроля), так и в условиях стационарных и передвижных специализированных лабораторий.

1.1.3. Условия эксплуатации

— температура окружающего воздуха от -10 до +50°С;

— относительная влажность до 95%,

— атмосферное давление от 84 до 107 кПа (от 630 до 800 мм. рт. ст.).

Потребляемая мощность не более 60 ВА. По климатическому исполнению детектор относится к группе С3 по ГОСТ Р 52931. Степень защиты оболочки IP2X по ГОСТ 14254.
