Владимир Марковский

Учебное пособие для мастерового

Шрифты предоставлены компанией «ПараТайп»

Эта книга для молодых людей желающих стать мастеровыми. Для желающих приобщиться к сообществу народных умельцев. В книге вы найдёте самый простой курс обучения на токарном станке 16К20. По моему пониманию этот станок шедевр советской конструкторской мысли. Он надёжен и прост в эксплуатации. В обучении он так же не сложен. Я его освоил всего лишь за 30 лет. Поэтому осмелился писать эту книгу с целью обучения всех желающих приобщиться к творческой профессии токаря. В моём понимании токарь это скульптор. Он удаляет всё лишнее из заготовки и оставляет шедевр. Для этой цели он должен изучить устройство инструмента и всех приспособлений к нему. Должен научиться управлять уверенно этим инструментом. Бог дал человеку голову, задницу и руки между ними. Классность токаря зависит от расположения рук по отношению к главным органам человеческого тела.

Главное я считаю для того что бы стать токарем нужно желание. Не маниакальное, а простое своё собственное. По желанию родителей или любимой девушки профессионал может не получиться. Про компьютер с манипуляторами я уже писал. Если у вас всё это есть, то можно начинать. У моих интернетовских друзей есть огромное желание. Поэтому для них я снял первый ролик. https://youtu.be/t_s-fAniMRg

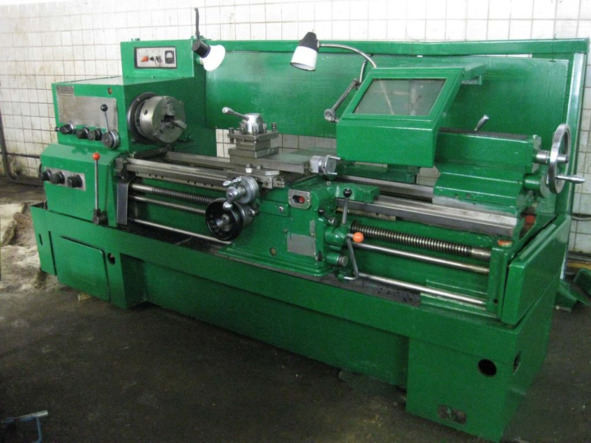

Начнём с изучения материальной части нашего главного инструмента для творения шедевров. Станок 16К20 называется токарно- винторезным. Кроме вытачивания изделий мы можем на нём нарезать различные резьбы. На токарном станке много различных операций можно совершать, но об этом гораздо позже. Спешка при изучении специальности Творца Шедевров совсем не нужна. Токарные станки имеют много разных назначений и классификаций, но это тоже будет позже. Хочу сообщить моим друзьям и всему Свету по секрету, в токарном деле, есть система самообразования. Информации очень много. Только нужно уметь выбрать нужную. Интернет очень хорошая «помойка», но и в ней есть польза. Для освоения любой специальности не плохо быть любопытным. Не нужно стесняться спрашивать. Спрашивая вы не тупость свою показываете, а рвение к познанию. Народная Мудрость по этому поводу рекомендует:- «Век живи, век учись (всё равно дураком помрёшь)». Шутка. Теперь без шуток изучим систему смазки 16К20. https://youtu.be/6QS9-A4mcaI Нужно запомнить или зарубить себе на носу то что токарный станок как и все механизмы придуманные человечеством без смазки работать не будет. В смысле будет, но не долго. Всё это благодаря Трению. Во Вселенной всё трётся. На Земле тоже. Трения бывают всякие. Полезные и вредные. Человечество с большинством трений борется. Разными методами. В технике борьба ведётся при помощи масел различных. Поэтому токарь ни хуже других борцов с трением должен знать все места смазки станка. Обычно в документации они указываются.

Марка масла для любого механизма в документах указывается. Из своего опыта мазальщика сообщу вам о том что не всегда есть в наличии масло той марки которое требуется. Поэтому рекомендую пользоваться тем что есть. Желательно наливать масло пожиже. Для насоса это хорошо и для охлаждения трущихся поверхностей не плохо. Помню на судне моём, масло было густое. Для смазки главных дизелей. Поэтому я разбавлял его соляркой. Я на том станке проработал 14 лет. Он до сих пор работает и не пищит. Продолжим просмотр видео про смазку. Ни кому я тебе рекомендую пренебрегать изучением системы смазки станка. https://youtu.be/6PCRJQO-1k4 Если к примеру я не достаточно рассказал, то обратись к другим источникам. Умельцев в интернете огромнейшее количество. Есть не плохой метод изучения чего либо. Это повторение. Даже Народная Мудрость об этом говорит: — « Повторение — мать учения». Рекомендую всем в Народной Мудрости не сомневаться. Это аксиома. Я вот люблю иногда анализировать некоторые Народные Мудрости. Интересные факты открываются при этом. Вот пример: -« Хорошая мысля приходит опосля». Я пришёл к выводу после долгих размышлений. Если хорошая мысля приходит опосля, то плохая мысля в нас находится постоянно. Значит всегда в нас сидит какая то подспудная мысля до тех пор пока не придёт хорошая и не выгонит её. Классно! Вот и мне опосля пришла мысля. Начинать то работу токарь должен с инструкции. Я не считаю что токарь её должен знать на память. Это не к чему. Надо просто понимать её смысл и назначение. Инструкцию надо бы всегда иметь напечатанную и закреплённую на доступном для глаз месте. Технику безопасности при работе на токарном станке и других станках и механизмах тоже нужно всё таки знать. От знания и понимания инструкции зависит долголетие токаря. От себя ещё дополню. От трезвости тоже. В смысле не употребления алкогольных напитков. Из своего опыта знаю и делюсь с вами тем что это совершенно опасно. Реакция и внимание понижаются очень значительно. В голове постоянно витает мысль где бы взять ещё выпить. Я прошёл через это. Не горжусь и не хвастаюсь. Цел я только потому что Ангел

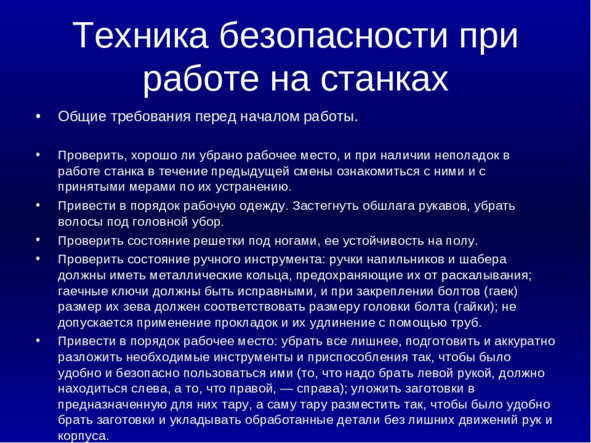

Хранитель у меня очень заботливый. Каждому рекомендую в пьяном состоянии не подходить к станку. Вот я вам предлагаю стандартный образец инструкции. Если у кого нет, то воспользуйтесь. Смысл в ней великий. Ещё про один нюанс советую не забывать. Это потому что я опасаюсь электричества. Проверяйте заземление станка. Иначе потом как я будете опасаться электричества. Всё электрооборудование станка должно быть исправно. Если сами вы друзья как и я, опасаетесь электричества, то позовите специалиста электрика. Он вам всё проверит и доложит. На пульте управления станком должна всегда гореть сигнальная лампочка. Она предупреждает вас о наличии электроэнергии. Подано ли питание на станок и можно ли приступать к работе. Профессия токаря относится к опасным. Может ударить разными способами. Если не электричеством, то заготовка плохо закреплённая в патроне может к вам прилететь. Она кстати больно бьётся. Имел такие встречи с летающими предметами. Рекомендую очень серьёзно относиться к работе на станках не взирая на свою молодость. Из своего опыта жизненного помню свою торопливость. Всегда хотелось сделать побыстрей. Народная Мудрость и по этому поводу нас учит — « Поспешишь, людей насмешишь». В спешке всегда можно деталь испортить. Что чаще всего в первые годы работы токарем и случается. Я не устану повторять что Народная Мудрость нас глупому не научит. Про спешку она ещё вот что говорит: — « Спешка нужна при ловле блох и когда чай с соседкой пьёшь». Я конечно не рекомендую вам работать совсем медленно, в режиме лодыря. Ищите свой подходящий вариант скорости своей производительности. Я с годами нашёл. Он прост до безобразия. Когда мне приносили работу, то я всегда у заказчика спрашивал: — « Сколько у меня времени?». Он всегда называл количество часов. Я с умным видом чесал свою «репу» и прибавлял ещё час. Потом не суетясь делал работу. Только обстоятельства в моей творческой работе бывали разные, я же много лет на судах морского флота проработал. Там бывало « дуру» не погонишь. Приходилось делать быстро и качественно. В море у токаря ответственность другая.

Переходим конкретно к технике безопасности при работе на токарных и других станках. Есть ли инструкции в близи станка зависит от начальника. При нормальном, нудном начальнике она всегда есть и не одна. Помню я в начале своей токарной деятельности не любил их учить. Потом до меня дошло то что их не надо тупо наизусть знать не понимая смысла. Нужно её не любимую осмыслить и принять как наставление по сохранению твоей жизни. Как заботу начальника о тебе и своей заднице. Все инструкции говорят писаны кровью. Это конечно так. После каждого аварийного случая происходит расследование по какой причине разгильдяй токарь включил станок с ключом в патроне. После этого будет написано на бумаге как это не делать. В общем инструкции это повесть о головотяпстве рабочего класса Земли. Зная и соблюдая инструкцию, ты не повредишь свои органы тела, значит воздействуешь благоприятно на демографию и процветание Планеты. Посмотрите моё видео наставление по этому случаю для информации https://youtu.be/gkTLiFT2v90 и воспользуйтесь.

Было бы не совсем плохо если бы вы по этой кинематической схеме имели представление о токарном станке. Вот я нашёл для вас более, чем менее подходящую. На мой вкус это шедевр. Просто и понятно. Гениальное всё просто. Будем считать её учебным пособием. Прошу вас друзья это учесть. Эта симпатичная картинка даст вам не плохое представление о внутренних органах станка. Признаюсь вам в том что все токарные станки разных моделей принципиально похожи. Полнейшая аналогия с человеком. Европеец с африканцем по цвету разные, а внутренние органы одинаковые. Это я конечно образно вам объясняю. Учите всё что пригодится в карьере мастерового человека. Повышайте свою квалификацию не для тёти с дядей, а для себя. Ваши успехи в карьере могут интересовать определённое количество людей, только в финансовом аспекте. Больше всех жену. Поэтому вам самому решать для чего и почему вы хотите повысить своё мастерство. Великий русский полководец сказал для нас великие слова: — « Тяжело в учении, легко в работе». Поэтому и я бы вам рекомендовал прислушаться к его слову.

Вот на судах морского флота, от квалификации порой зависела жизнь судна и экипажа. Поэтому всем кто решит быть мастеровым, нужно изучать своё ремесло поглубже. Это для того что бы не опозорить себя перед народом. Токарь, фрезеровщик и слесарь это вам не депутат или политик какой то. Мы для народа созданы. Нам народ обманывать делая брак не к лицу. Не имеем мы право за обман брать деньги с народа. Вот для вас нашёл я прекрасный плакат. Он говорит о многом и призывает ко многому. Читайте друзья и стремитесь. Только прошу вас не надорвитесь. Если вы будете стремиться стать классным мастером для заработка денег. То помните Народную Мудрость:- «Не в деньгах счастье (а в их количестве)». Я прожив более 60 лет пришёл к мысли что Бог, мастер самого высшего класса, не превзойдённый ни кем, всё таки при создании человека, допустил брак. Регулятор качеств человека вставил в него бракованный. Жадность к деньгам стала у многих за предел заходить. Зависть тоже играет в этом не малую роль.

Однако не всё так плохо. Бог исправил свою ошибку. Он вставил нам регулятор способный в ручном режиме настраивать свои всякие качества. Человек сам может регулировать свои материальные потребности. Поэтому вам будущие токаря рекомендую помнить один перл из Народной Мудрости всю свою жизнь — « Жадность фраера губит». Как известно все мастеровые часто делают «шару». За «шару» берут деньги. Я тоже делал и делаю «шару». Сам я цену за свою работу не назначаю. Если у меня спрашивают- сколько? Отвечаю- сколько не жалко. Та сумма денег которую мне дают, меня устраивает. Не хочу вам сообщить что я совсем бескорыстен. Это было бы ложью. Просто я пользуюсь регулятором и помню самую главную Народную Мудрость — Бог не фраер, он нас всех видит. У меня задача за последние годы жизни на Земле, как можно больше стать ЧЕЛОВЕКОМ. Предстать перед Высшим Судом с наименьшим количеством грехов. Не охота мне снова возвращаться на прекрасную планету Земля в качестве баобаба. В переселение Душ я верю. Верующий я тоже как и все, только немного по своему. В храмы божьи ходил только ради познания их как архитектурного объекта. Мне очень повезло что в то время когда я родился (1956), в радиусе Омской области не было ни одного попа. Остался я слава богу не крещённым. Не стал я рабом божьим. Я нашёл много информации о различных человеческих верованиях. Их огромное количество на Земле. Я нашёл свою собственную. Моя вера самая простая и безвредная на Земле. Она только для меня. Главная её заповедь- не делать подлянок. Называюсь я друзья Попенисист Оптимистический. Вас читатель я не призываю стать мне подобным. Мне ни одна моно религия не внушает доверия. Это просто бизнес и ничего другого. Вот буддизм, который является Учением, что то немножко значит для меня. Благодаря ему я стал тем кто есть. Будда отличный мужик был. Как замечательно он сказал про веры. В точности не повторю, но смысл его в том что вер на Земле должно быть столько, сколько человек. Он прав. Остальные то веры нас хотят сделать одинаковыми. Да к тому же рабами. Мой Высший Разум в которому я верю, не считает меня рабом. Мы с ним компаньоны по Созиданию. В общем мы с ним равноправные. Ему не нужны молитвы. Он только просит меня не делать подлянок окружающим. Напоминает мне что они все вернутся если я буду гадить. Классный у меня БОГ я вам скажу. Поэтому врагов у меня ноль. Теперь перейдём к специальности. Заднюю бабку начнём изучать. Задняя бабка очень нужный механизм на токарном станке. Она выполняет много функций. Она поможет вам протачивать длинные изделия. Также вы только при помощи задней бабки сможете просветлить заготовку зажатую в патроне станка. Много ещё чего можно сделать при помощи задней бабки. Поэтому её нужно изучить. Посмотрите видео https://youtu.be/0CxnvcMxBZs Обратите внимание на схему. Так же вы сможете найти ещё много разных интересных источников в интернете. При желании так же можно и обратиться в книжные магазины. Огромное количество учебников и пособий вы найдёте. Я бы рекомендовал учебники выпущенные в СССР. Они проще и понятней. Их вы в магазинах не найдёте, но мир то не без добрых людей. Если захотите то вам помогут. Народная Мудрость вам подсказывает:- « Кто ищет, тот всегда найдёт (на свою попу приключения)». Вот и я хочу вам читатель помочь получить знания по специальности токарь. Фрезеровщик и слесарь тоже очень нужные специальности людям.

Если все захотят быть юристами, банкирами и менеджерами, то на Земле наступит коллапс. Что бы не допустить этого давайте изучим станину токарного станка 16К20.

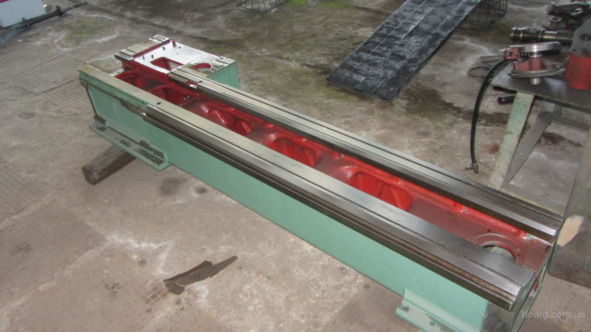

Она есть корпус на котором монтируются все другие части станка. Станина это основное во всех механизмах. Сейчас вы на этом фото видите станину с направляющими для суппорта и задней бабки. Так же вы видите место для размещения главного электродвигателя. Прошу вас посмотреть видеоролик с моими измышлениями об этом главном предмете токарного станка 16К20. https://youtu.be/X0BhNuPsx_8 Возможно вы воспользуетесь моими знаниями. На станине размещается и передняя шпиндельная бабка. Очень важный агрегат. Второй по значению после электродвигателя. От двигателя при помощи ремней одетых на шкив двигателя и шкив одного из валов в шпиндельной бабке передаются все вращения через два вала на суппорт. В схему входят гитара из нескольких зубчатых шестерёнок и коробки подач. Схема не так уж и сложна. Она каждому по силам в изучении. Давайте поблагодарим за создание токарного станка великого российского изобретателя Нартова Андрея Константиновича. Вечная память ему и слава. Продолжим изучение токарного станка. Давайте посмотрим на гитару станка.

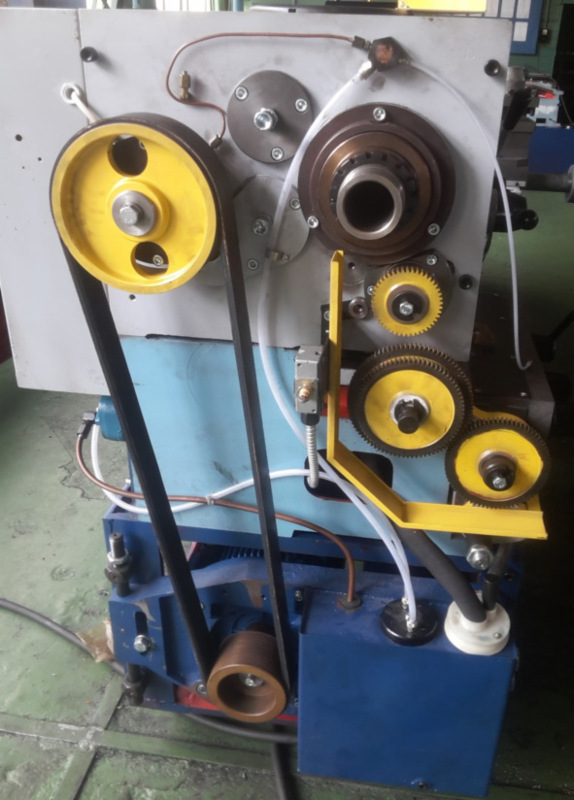

Гитара нужна для передачи вращательного момента на суппорт станка. Суппорт это механизм для проточки и резания заготовок из которых получится нужная деталь. Вот посмотрите как гитара выглядит.

Это набор шестерёнок передающий вращательный момент от двигателя на суппорт. Схема очень проста. От двигателя через ремни и шкивы он передаётся на расположенную в передней бабке фрикционную муфту. Через внутренние шестерни и валы передаётся вращательное движение на наружную гитару. Через гитару это вращение переходит через коробку подач и валы на суппорт. Изучить это не сложно. На этом фото кроме гитары вы хорошо видите систему смазки станка. В этот бак наливается масло и с помощью маленького насоса по трубкам оно подаётся внутрь шпиндельной бабки. В пробках бака находятся фильтры через которые масло закачивается насосом. Шланги большего диаметра это слив масла из шпиндельной бабки. Так же вы видите систему крепления электродвигателя. Способ натяжки ремней очень прост как всё гениальное. Ремни натягиваются от веса двигателя. Замена ремней производится при помощи лома от которого нет приёма. Думаю каждый посмотревший на это фото сам сообразит как это сделать. Теперь мы можем познакомиться с двумя валами, которые играют важную роль. Посмотрите видео с моим рассказом простым и понятным для меня. Попробуйте и вы читатель понять. Нажмите на ссылку. https://youtu.be/u7Q_C4fUH_0 и вслушайтесь в мой лепет. Возможно я не последовательно строю свой курс обучения. Прошу меня понять и простить. Я не писатель, я простой токарь. Мне захотелось поделиться своими знаниями с желающими стать мастеровыми. Ну хватит лирики, переходим к фартуку суппорта. Сам суппорт тоже не сложный агрегат.

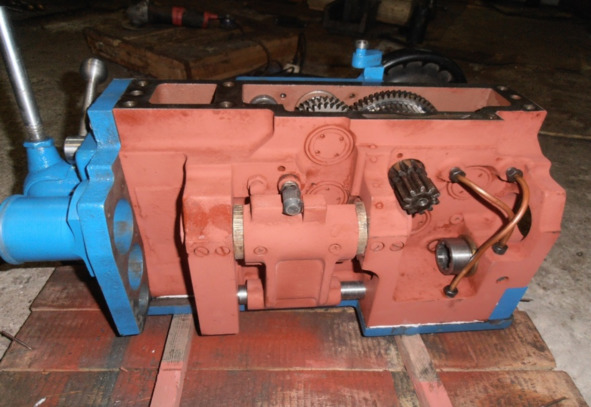

Здесь вы видите внутреннюю сторону фартука. Вы видите крепление маточной гайки для вала связанного с нарезкой резьбы. Гайка состоит из одной половинки. Также вы видите шестерёнку для соединения суппорта с зубчатым сектором на станине. Теперь вы естественно соглашаетесь с утверждением Народной Мудрости о том что — Гениальное всё просто. Я по просьбе своих интернетовских друзей снимаю видео о механизмах, устройствах и деталях токарного станка. Вот снят ролик про соединительную гайку. Посмотрите возможно вам пригодится. https://youtu.be/J0Fq-K0LURQ Если вам не понятен мой стиль ведения урока, ни чего не смогу сделать лучше. На что способен то и воспроизвожу. Я вам простым и понятным слогом хочу донести знания о токарном станке 16к20. Я по заветам Петра Первого говорю не пописанному, потому моя дурь и видна. Про фартук суппорта я вам дал информацию, а про стол суппорта чуть не забыл. Позвольте исправить свою ошибку. Вот вам стол. Собственно это основная часть конструкции суппорта. На неё все остальные части крепятся. Фартук с внутренностями и малая каретка с резцедержателем. Эта часть суппорта движется по направляющим станины. Этот стол снизу на станине удерживается специальными накладками.

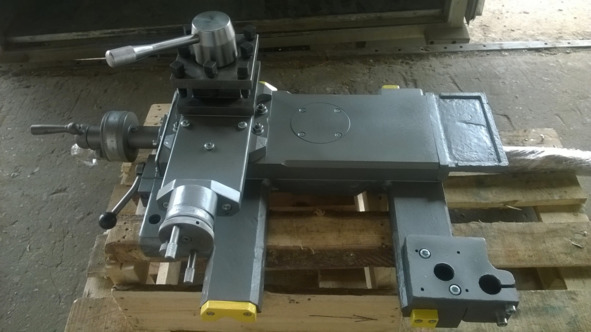

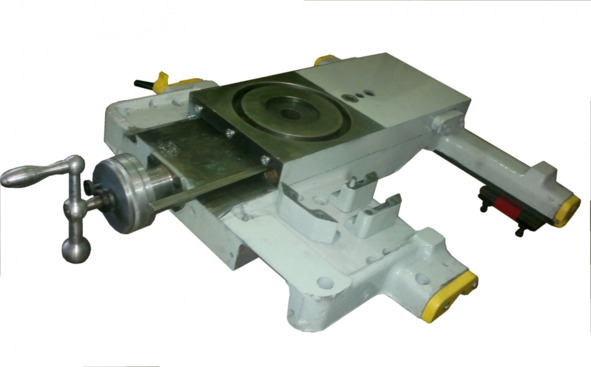

Это суппорт почти в сборе, только без фартука, но с резцедержателем.

А вот и он во всей своей красе. Смотрите видео с моими размышлениями об этом важном для станка агрегате. Без него и станок бы не был токарным. Нажмите на ссылку https://youtu.be/mPIQgrZ6dkA возможно будете до

...
