Предисловие автора

Настоящее руководство составлено в соответствии с запросами слушателей и пользователей на основе британского стандарта BS IEC 61882:2001 и ГОСТ Р 51901.11—2005 и представляет собой результат многолетнего опыта преподавания метода и его применения. Поскольку официальным документам не достает «практичности», на взгляд читателей, в данном руководстве сделан акцент на то, КАК этот метод может быть применен, сделаны попытки дополнительно разъяснить те или иные положения официальных документов за счет большей «иллюстративности» (наглядности) текста. Возможно, в некоторых вопросах это сужает взгляд, в некоторых углубляет, однако за основу взят текст и структура британского стандарта, чтобы у читателей сохранилось представление и об официальном документе.

Надеюсь, что настоящее руководство поможет распространению и более эффективному применению метода.

С. А. Мазеин

Введение

В начале XX века становится понятно, что рассматривать сложные объекты только на основе свойств составляющих их элементов не совсем продуктивно. Концепция «система надежна, если надежен каждый его элемент» стала подвергаться сомнению.

По мере развития науки и техники изменились многие параметры, которые существенно влияли на последствия функционирования технических систем, такие как:

— скорость процессов;

— масштабы затрат на создание объектов;

— масштабы последствий;

— новые материалы и процессы, не имевшие длительного (я бы сказал, векового) опыта практического использования;

— сложность техногенных систем.

Все это требовало изменения подходов к проектированию, эксплуатации техногенных систем.

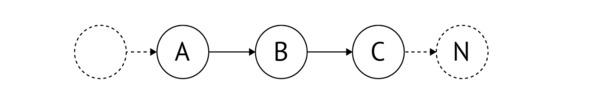

Поведение систем определяется не столько свойствами составляющих их частей/компонентов, сколько характером и количеством связей (взаимодействий) между этими частями/компонентами.

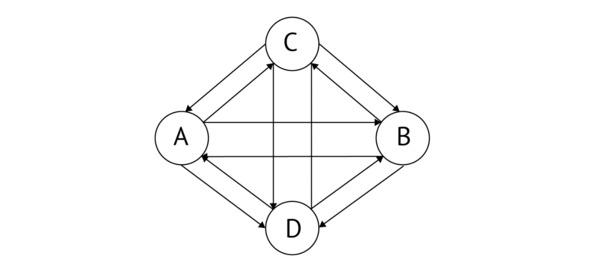

Сложность системы определяется количеством связей. Чем больше связей приходится на один компонент системы, тем она сложнее.

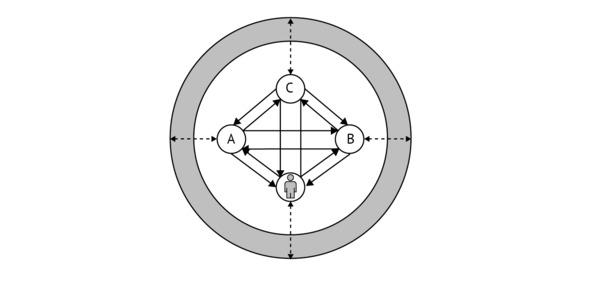

В реальной практике мы сталкиваемся с еще более сложными системами, чем показано на рис. 2б. Так называемыми «мягкими» системами (сверхсложными), не столько из-за количества элементов, сколько из-за наличия особого типа элементов, имеющих собственное целеполагание, которое может изменяться во времени и отличаться от цели системы, для которой оно создавалось. Этим «особым» элементом является человек.

Действительность преподносит нам еще один «подарок» — это связи с «внешней», по отношению к рассматриваемой системе, средой (метасистемой).

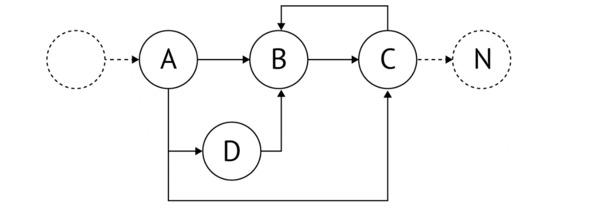

Типы связей (взаимодействия) также бывают различными, это и обеспечивает многообразие поведения системы. Например, пропорциональные связи «чем больше — тем больше», когда увеличение воздействия влечет увеличение отклика. Обратно пропорциональные связи — «чем больше — тем меньше». В этом случае увеличение воздействия влечет уменьшение отклика, и, наоборот, уменьшение влечет увеличение. Пороговые связи: воздействие тогда приводит к отклику, когда достигает или превосходит некоторое пороговое значение. Взаимодействие с задержкой, когда отклик происходит спустя какое-то время.

Исследование реальных систем в рамках практической деятельности не представляется возможным, да и человеческое мышление, восприятие устроено таким образом, что воспринимает мир через свое представление о нем. Поэтому для практических целей исследуются модели явления, процесса, системы и т. п.

В связи с этим хотелось бы сказать пару слов об ограничениях любого исследования.

Когда мы говорим о проекте, процессе, установке, то, в первую очередь, говорим о модели того, что собираемся рассматривать. Возникает вопрос адекватности модели. Адекватной моделью принято считать ту, которая позволяет осмысленно ответить на вопросы исследования, указав причину и следствие, то есть показывает, как возникает или формируется ответ. Но модель не есть действительность (карта местности не является самой местностью).

Информационное насыщение модели определяет степень детализации понимания.

Сам метод исследования налагает определенные ограничения.

И, наконец, поскольку исследование проводят люди, то и результат зависит от участников процесса любого исследования. От широты и глубины знаний, многообразия опыта (первый крупный блок — когнитивный), от того, как люди организованы в процессе исследования, насколько организация процесса способствует эффективной работе спеицалистов (второй блок — организационный или операционный).

Итак, результаты любого исследования имеют следующие ограничения:

— модельные,

— информационные,

— методологические,

— когнитивные,

— организационные.

Исходя из этого, два разных исследования, различающиеся по одному из пяти упомянутых пунктов, будут иметь различающиеся результаты, выводы. Важна степень различия.

Чем, на наш взгляд, привлекателен метод HAZOP? Тем, что при равенстве 1, 2, 3 (исследуется, например, одна и та же технологическая схема, одна и та же исходная документированная информация, метод один — HAZOP, цели исследования одинаковы), но при различии п.п. 4 и 5, то есть при изменении состава участников и стиля ведения экспертной сессии (организации взаимодействия экспертов с руководителем исследования и между собой), мы будем получать мало[1] отличающиеся друг от друга результаты.

[1] Мало в данном случае не числовое, не параметрическое значение, а субъективная оценка автора, основанная на опыте преподавания и проведения исследований.

Краткая история возникновения метода HAZOP

Инструмент HAZOP (образовано от hazard and operability — опасность и работоспособность) разработан подразделением тяжелой органической химии британской химической корпорации Imperial Chemical Industries.

В 1963 году группа из трех человек в течение четырех месяцев по три раза в неделю собиралась с целью анализа и изучения конструкции нового завода по производству фенола.

Они начали с методики, которая называлась Critical Examenation и позволяла искать альтернативы конструкции, но затем отказались от нее для поиска отклонений. Метод, который был дальше использован в компании, назывался Operability Studies. Это было исследование работоспособности — условий и состояний объекта (его частей), при которых сохраняется/нарушается его целевая функциональная способность. Основная идея метода — изучить, как поведет себя объект, если какие-то входы и/или части объекта будут отказывать или вести себя не регламентированным образом.

Этот метод привел к третьей методике анализа опасности (первые две использовались на стадиях концепции и разработки спецификации), когда первый рабочий проект был подготовлен. Она и стала основой HAZOP.

Что это за метод — критический анализ (Critical Examenation)

Критическое исследование — это устоявшаяся техника, которая помогает мыслить системно и логически. Он определен BS 3138: 34004 как «систематический анализ информации о проблеме, процедуре или деятельности, содержащий выводы в отношении необходимости упрощений, комбинации, последовательности и альтернатив».

Это структурированный и аналитический подход, который позволяет использовать творческое мышление для разработки ряда альтернативных предложений.

Как и где он используется

Его можно использовать в любом проекте или части работы, где рассматриваются исходящие процедуры, процессы и функции. Каждый аспект деятельности может быть рассмотрен и поставлен под сомнение. Есть ряд вопросов, которые можно задать. Объем и круг вопросов будут варьироваться в зависимости от предмета рассмотрения. Зачем это вообще делается — можно ли это устранить?

· Где это делается и почему это делается именно там?

· Что же делается?

· Когда это будет сделано?

· А кто это делает?

· Как это делается?

· Что же подразумевается, если это вообще не делается?

Эти вопросы определяют цель и необходимость существования такого процесса. Если будет установлено, что есть необходимость в процессе, то потребуется второй набор вопросов. Они будут включать в себя следующие.

· Как еще можно выполнить эту работу каковы альтернативы?

· Кто же должен это делать?

· Можно ли автоматизировать процесс?

· Как это должно быть сделано?

· Можно ли это упростить?

· Где же это должно быть сделано?

· Когда это должно быть сделано?

Этот второй набор вопросов может быть использован для разработки и оценки альтернативных сценариев.

В 1974 году по предложению Института химического машиностроения (IChemE) изучение данной процедуры было включено в Недельный курс безопасности политехнического колледжа Мидлсбурга (ныне университет — Teesside University, Великобритания).

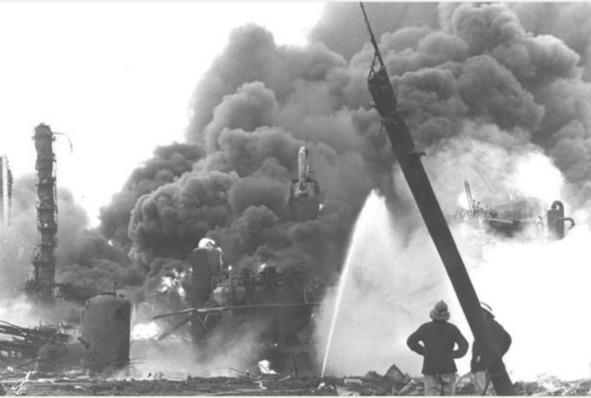

Предложение появилось после Фликсборской аварии, и тема была введена на ближайшие несколько лет. В том же году вышла первая официальная публикация производителей химической промышленности. Chemical Industries Assotiation опубликовала «Руководство по методу».

До некоторого времени термин HAZOP не использовался в официальных публикациях. Первым термин ввел в обиход Тревор Клетц[1] в 1983 году. Сейчас изучение методологии стало обязательной частью курсов химического машиностроения в Великобритании.

[1] Тревор Ашер Клетц (1922 — 31 октября 2013) был плодовитым британским автором в сфере безопасности химического машиностроения. Ему приписывают введение понятия «внутренне присущей безопасности». Считается, что он был главным пропагандистом HAZOP.

Основная идея метода

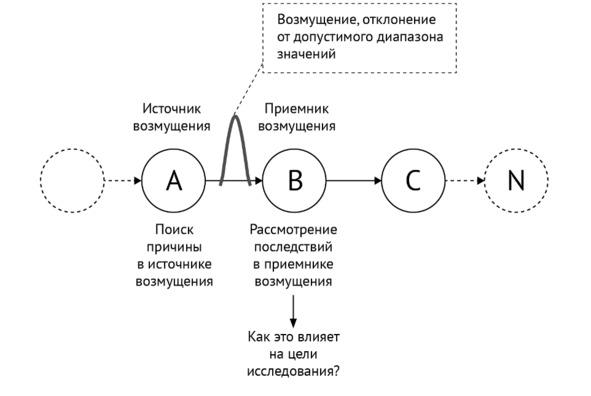

Основная идея метода состоит в моделировании возмущений. Один элемент системы является источником возмущения, а другой — приемником. В первом рассматриваются причины возникновения отклонения, а во втором — последствия, к которым это возмущение/отклонение приводит, и как это влияет на поставленные цели.
